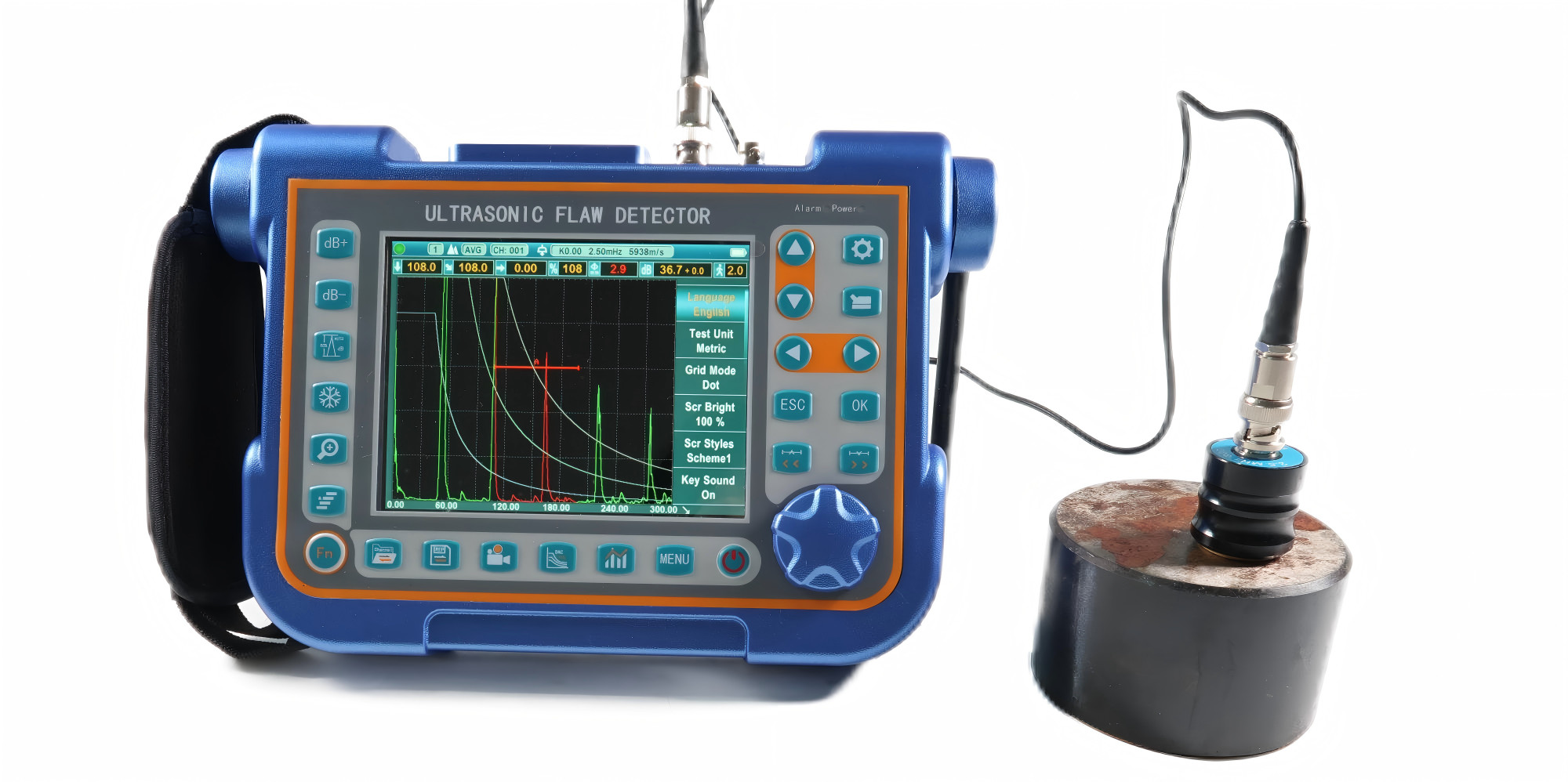

Ультразвуковой детектор дефектов TFD807C

Ультразвуковой детектор дефектов TFD807C





Введение

Этот инструмент представляет собой портативный промышленный цифровой ультразвуковой детектор дефектов, который может быстро обнаруживать, локализовать, оценивать и диагностировать различные дефекты (трещины, включения, поры и т. д.) на заготовке,удобно.Этот инструмент может широко использоваться в производстве, металлургии железа и стали, обработке металлов,химическая промышленность и другие области, требующие обнаружения дефектов и контроля качестваОн также широко используется в онлайн-инспекции безопасности и оценке качества жизни в области аэрокосмической, железнодорожной транспортировки, котлов и сосудов под давлением и т. Д.
Инструмент может широко использоваться для обнаружения и измерения скрытых трещин, пустот, разломов и аналогичных непрекращающихся соединений в сварках, кованых изделиях, коврах, оси, валах, резервуарах и сосудах под давлением, турбинах,и структурных компонентов.

Особенности инструмента

Основное оборудование разработано с помощью ARM + FPGA, и программное обеспечение использует высоко надежную многозадачную операционную систему, которая значительно улучшает функциональность, портативность,долговечность и надежность прибора.
Этот инструмент использует меню master-slave, и разработан с помощью клавиш со сжатием и цифровой вращающейся ручкой. Инструмент легкий и портативный, и его можно держать одной рукой.

Я...Дисплей

Полноцифровый многоцветный высокоразрешительный (640×480 пикселей) многоцветный TFT LCD дисплей.

В зависимости от среды можно выбрать 4 стиля операционного интерфейса.
ЖК-дисплей с быстрым обновлением на 60 Гц, способный отображать тонкие изменения формы волны.
Яркость ЖК-дисплея может устанавливаться свободно.

Я...Форма

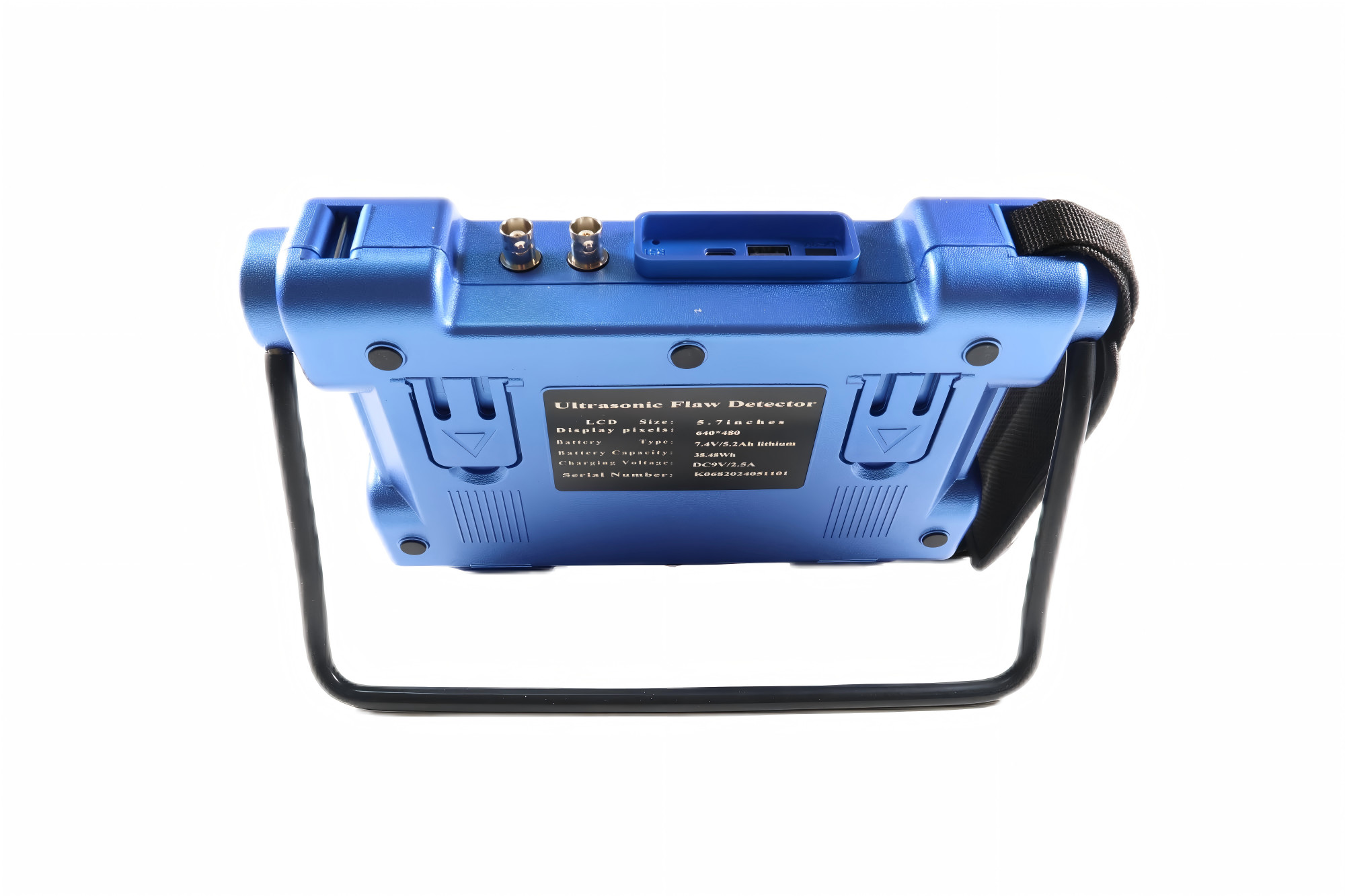

Металлическая оболочка из полностью алюминия прочна и долговечна, а электромагнитная защита очень хороша.
360-градусный вращающийся демпфирующий кран и резиновый чехол легко использовать.
Стеклянные панели, очень твердые, износостойкие и не царапаемые

Я...Скриншот и отчет PDF об обнаружении ошибок

Скриншоты всех страниц в режиме реального времени и отчеты об обнаружении ошибок, и сохранить их в виде изображений BMP на U-диске, которые могут быть настроены как цветные или серого цвета.
Экспортируйте отчет об обнаружении ошибок в виде PDF-файла и сохраняйте его на U-диске для простого архивирования и печати.
Все содержимое файла PDF можно настроить в соответствии с потребностями пользователя.
Изображения BMP и файлы PDF можно просматривать на компьютере или мобильном телефоне.

Я...Диапазон

До 15000 мм в стали; диапазон выбирается в фиксированных или непрерывно изменяемых шагах. Подходит для использования на больших деталях и в измерениях с высоким разрешением.

Я...Пулсер

Энергия импульса выбираемая из 100V, 200V, 250V, 300V, 350V, 400V и 500V.
Ширина импульса настраиваемая от 0,1 мкм до 0,5 мкм, чтобы соответствовать зондам с различной частотой.
Частота повторения импульса регулируется от 20 Гц до 2 КГц.
Приглушение выбирается между 50Ω,150Ω,250Ω и 500Ω для оптимальной производительности зонды
Выбор зонда: однокристаллический зонд, двойной кристаллический зонд, специальный угол зонда, проникающий зонд, восходящий зонд.

Я...Приемник

Обработка: 16-значный конвертер AD со скоростью отбора образцов 320 МГц
Исправление:Положительная полуволна, отрицательная полуволна, полная волна и RF
Аналоговая полоса передач: от 0,2 МГц до 20 МГц с выбираемыми диапазонами частот (автоматически устанавливаемыми прибором), чтобы соответствовать зонде для оптимальной производительности.
Прибыль: от 0 до 110 дБ, регулируемая в выбираемых шагах 0,1 дБ, 2 дБ, 6 дБ.

Я...Ворота

Два полностью независимых шлюза предлагают ряд вариантов измерения высоты или расстояния сигнала с использованием пикового срабатывания.
Режим эхо-эхо позволяет точно позиционировать ворота для сигналов, которые находятся очень близко друг к другу.
Начало выхода: переменная по всему отображаемому диапазону
Ширина входа: переменная от начала входа до конца показаного диапазона
Высота входа: переменная от 0 до 99% Высота полного экрана
Сигнализация: Положительный/отрицательный порог с светодиодной вспышкой.

Я...Память

Прибор имеет встроенную память большой емкости, и данные и файлы не будут потеряны из-за отключения электроэнергии прибора.
Память из 500 файлов канала для хранения настроек калибровки и параметров зонда.
Память из 1000 файлов отчётов о волнах для хранения A-Scan волны и настроек.
Все файлы можно хранить, отозвать и удалить.
Настройки канала и файлы отчетов могут экспортироваться через U-диск, а информация также может храниться в неограниченном количестве через USB-память.

Я...Видеорегистратор

Видеорегистратор полезен во многих ситуациях, он очень удобен для тех, кто хочет проанализировать исследовательскую деятельность позже.
Инструмент может записывать процесс испытания и сохранять его в виде видеофайла, который может воспроизводиться через инструмент или специальное программное обеспечение.и каждый видеофайл может быть до 5 минут.
Если вы решили сохранить видеофайл на U-диске, количество и продолжительность видеофайла не будут ограничены.
Запись и повторное просмотр процесса тестирования обеспечивают большую удобство для будущих исследований и анализа обнаружения дефектов.
Видео воспроизведение поддерживает паузу, быстрое продвижение вперед, быстрое переворачивание и остановку функций.
Функции

• Автоматическая калибровка: Автоматическая калибровка сдвига зонда с нуля, угла зонда (значение K) и скорости материала.
• Локализация ошибок:живое отображение звуковой траектории, проекции (расстояние от поверхности), глубины, амплитуды,
• Определение размера дефекта: автоматическое определение размера дефекта с использованием AVG или DAC, быстрое сообщение о принятии или отклонении дефекта.
• Цифровое отсчётное устройство и триггерная функция: толщина/глубина может отображаться в цифровом отсчёте при использовании обычного зонда, а расстояние и глубина поверхности отображаются непосредственно при использовании углового зонда.
• DAC/AVG: кривая генерируется автоматически, и точки отбора проб могут быть компенсированы и исправлены.,Он может отображать кривую AVG любой диафрагмы.
• AWS D1.1Выбор этого стандарта может уменьшить ручные расчеты и повысить эффективность обнаружения.
• Функция коррекции изогнутой поверхности.
• Функция измерения высоты трещины.
• Увеличение шлюза: распространение диапазона шлюза по всей ширине экрана.
• Видеозапись и воспроизведение.
• Функция автоматического увеличения
• Оболочка: одновременное отображение живого A-сканирования со скоростью обновления 60 Гц и оболочка отображения A-сканирования
• Выдержка пика: сравнивать замороженные формы волн пика с живыми A-сканированиями для легкой интерпретации результатов испытаний.
• Маркировка пика: фиксация и маркировка пика в режиме реального времени
• Эхо кодирование: отображение 1 ~ 9 эхо области отображения в разных цветах, используется для анализа положения дефекта.
• Сканирование замораживания: дисплей замораживания содержит данные о форме волны и расстоянии испытания.
• B Скан дисплейная функция. Интуитивно отображать форму дефекта заготовки и результат обнаружения более интуитивно.


Часы в реальном времени
Часы с приборами продолжают работать, отслеживая время.
Коммуникация
Два высокоскоростных порта USB2.0. Можно выбрать два режима USB: U-DISK и U-BRIDGE.снимки экрана и записанные фильмы могут быть сохранены на U-DISKВ режиме U-BRIDGE прибор обменивается данными с программным обеспечением DataPro.
Аккумулятор
Встроенная литий-ионная батарея большой емкости и высокой производительности.
Продолжительность непрерывной работы более 12 часов. Типичное время зарядки 4-6 часов.
Кнопка
Работающие настройки легко и быстро выполняются с помощью вращающейся ручки.
Обновление программного обеспечения
Программное обеспечение можно легко обновить через U-DISK. Обновление не повредит машине.

Спецификации

• Диапазон измерений: от 0 до 15000 мм при скорости стали
• Частота повторения импульса варьируется от 20 до 2000 Гц.
• Скорость материала: 1000-20000 м/с
• Частота повторения импульса варьируется от 20 до 2000 Гц.
• Динамический диапазон: больше 40 дБ
• Линейность системы: горизонтальная: +/- 0,2% FSW,

Вертикально: 0,25% FSH, точность усилителя +/- 1 дБ.

• Мощность разрешения: больше 40 дБ
• Чувствительность Остатки: больше 50 дБ ((Глубокое 200 ммФ2 плоское дно отверстие)
• Отторжение (удаление): от 0 до 80% полной высоты экрана
• Шум: менее 10%
• Мониторы ворот: две независимые ворота, управляемые по всему диапазону просмотра
• Прибыль: 110 дБ максимум при выбираемом разрешении 0.1, 1.0, 2.0, 6,0 дБ.
• Пропускная способность (пропускная способность усилителя): от 0,2 до 20 МГц
• Измещение импульса: больше 32 дБ
• Задержка отображения: -20 до 3400 μs
• Задержка/нулевое смещение зонда: от 0 до 99,99 мкм
• Режимы испытаний: импульсное эхо, двойной элемент и черезпередача
• Пулсер: настраиваемый волновой пульсер
• Энергия импульса: 100V, 200V, 250V, 300V, 500V подбирается
• Исправление: положительная половинка волны, отрицательная половинка волны, полная волна, RF
• Единицы: дюйм или миллиметр
• Соединения преобразователей: BNC или LEMO
• Требования к энергии: главные линии переменного тока 100-240 ВАК, 50-60 Гц
• Операционная температура: от -10 до 50°C, температура хранения: от -30 до 50°C

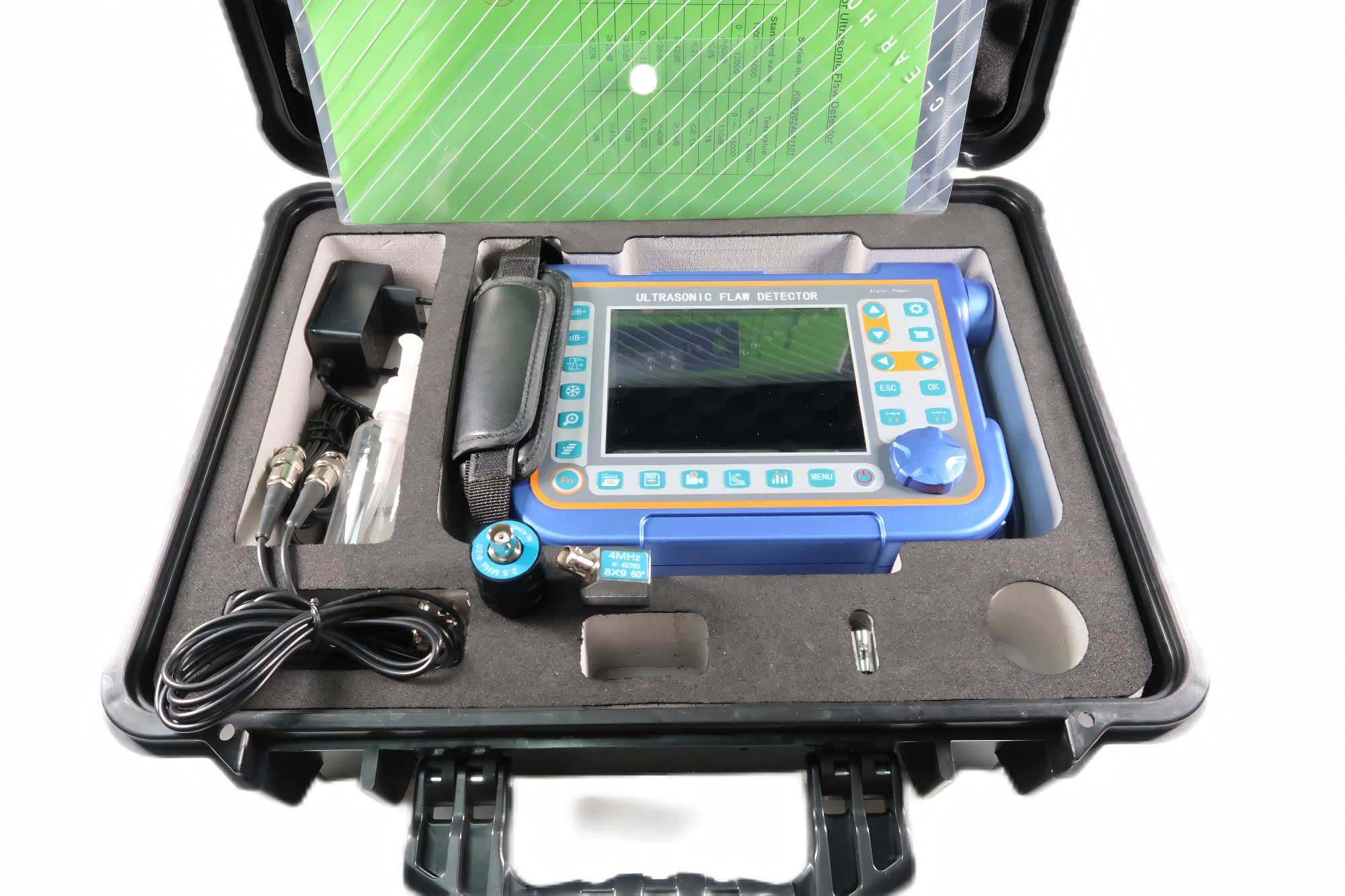

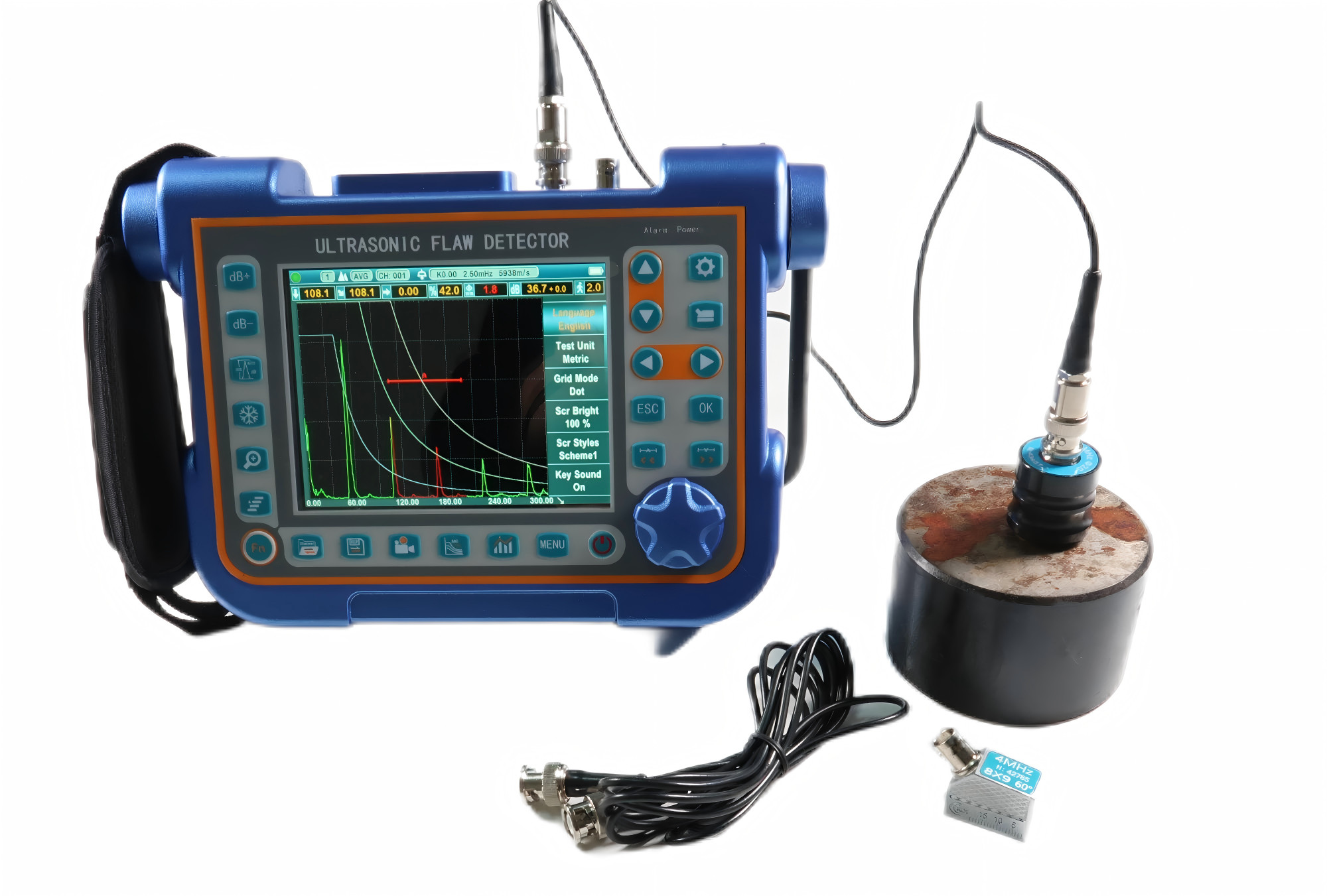

Стандартный пакет:Ведущий,простое зондирование, угловое зондирование 4 МГц, соединительный кабель зондирования, адаптер питания и кабель, ПК-программное обеспечение, кабель связи, руководство пользователя, корпус прибора
