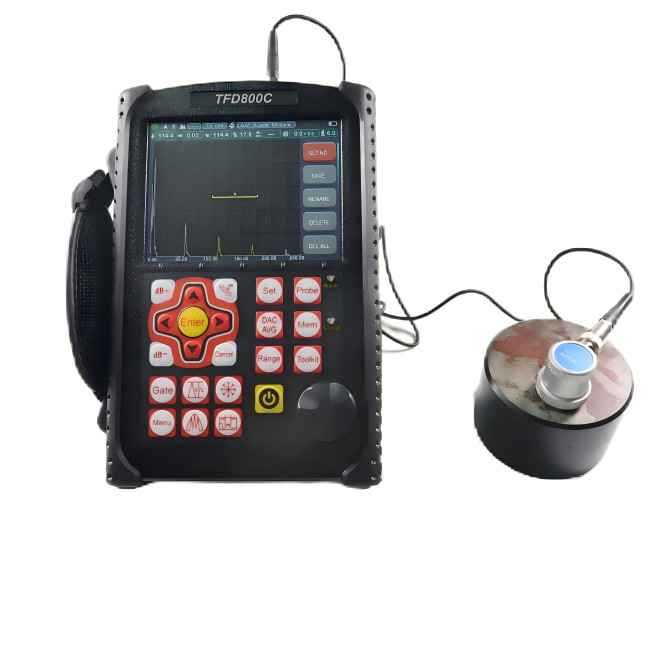

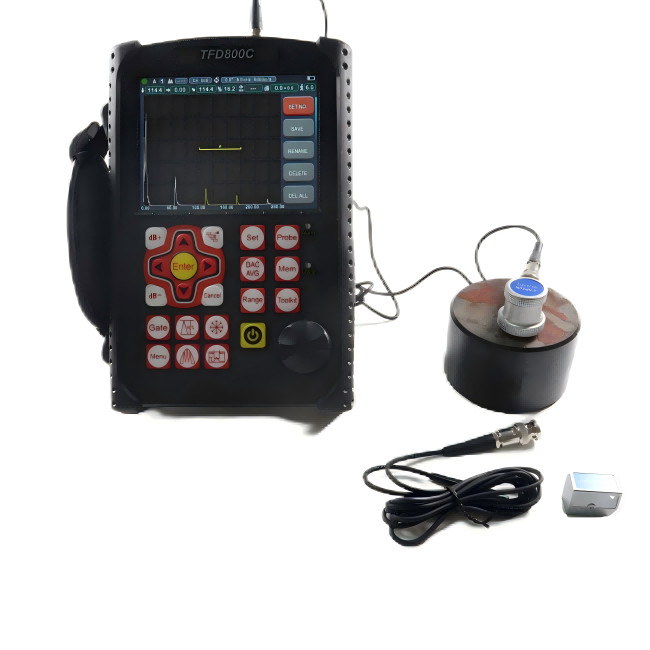

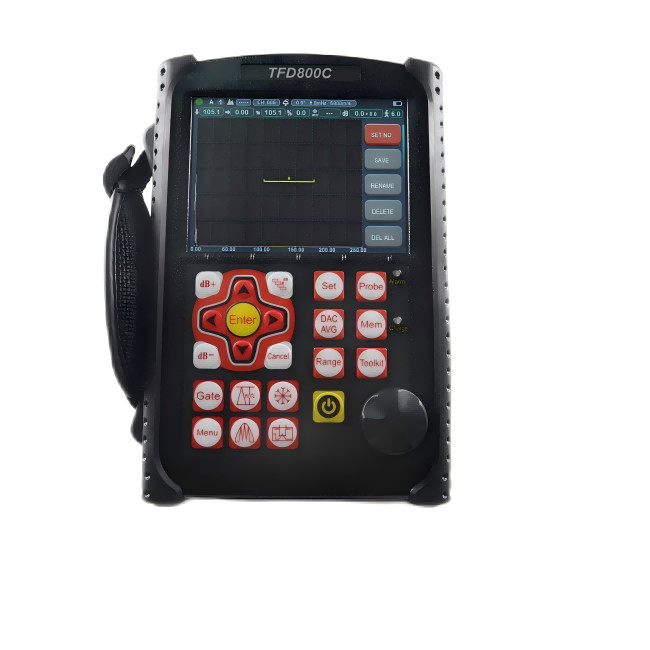

Ультразвуковой детектор дефектов TFD800C Plus

Ультразвуковой детектор дефектов TFD800C PLUS

★Интерактивный диалог, удобный для пользователя, помогает выполнять такие операции, как калибровка, что делаетРВС и т.д.

★Все необходимые инструменты: DAC, AVG, AWS,Диаграмма сварки,И так далее.

★Частота повторения импульса:1Прочие2Точная настройка на 1000 Гц, высокоскоростное сканирование, не пропустите.

★Высокое соотношение сигнала к шуму, четкое и стабильное эхо, антишумная конструкция, идеально подходит для тяжелых условий работы.

★10- цифры AD, высокоскоростное отбор проб приводит к лучшей диаграмме эхо со всеми деталями. чувствительный и может обнаружить даже крошечные недостатки.

★Кристально чистый цветный дисплей, полезный пользовательский интерфейс, облегчающий работу.

★Неограниченное хранилище данных на USB.,PDF сообщает вывод.

Спецификации

• Диапазон:0-10000 мм при скорости стали
• Скорость материала: 1000 ≈ 10000 м/с
• Частота повторения импульса: 10-2000 Гц
• Динамический диапазон: ≥38 дБ
• Линейность: горизонтальная: +/- 0,2% FSW, вертикальная: 0,25% FSH, точность усилителя +/- 1 дБ.
• Мощность разрешения:> 40 дБ (5P14)
• Остатки чувствительности:> 65 дБ
• Отторжение (удаление): от 0 до 80% полной высоты экрана
• 500 независимой настройки, любой критерий может быть введен свободно, мы можем работать на сцене без тестового блока;
• Большая память 1000 A графика
• Режимы испытаний: импульсное эхо, двойной элемент и черезпередача
• Типы зондов: однопрямая, одноугольная, однопрямая, однопрямая, сквозь, ползучая, поверхность
• Мониторы ворот: две независимые ворота, управляемые по всему диапазону просмотра
• Единицы: дюйм или миллиметр
• Требования к энергии: главные линии переменного тока 100-240 ВАК, 50-60 Гц
• Задержка отображения: -20 до 3400 μs
• Задержка/нулевое смещение зонда: от 0 до 99,99 мкм
• Внутренний перезаряжаемый литий-ионный аккумулятор мощностью 7,2 В при 5600 мАч
• 10 часов номинального времени работы в зависимости от яркости дисплея
• Типичное время зарядки 4 часа
• H×W×D(мм):240×170×38 (мм)
• Вес:10,0 кг
• Операционная температура: от -10 до 50 °C
• Температура хранения: -30°C до 50°C
• Энергия импульса: 200V, 300V, 400V, 500V подбирается
• Исправление: положительная полуволна, отрицательная полуволна, полная волна, система RF
• Мониторы ворот: две независимые ворота, управляемые по всему диапазону просмотра
• Чувствительность: 110 дБ максимум при выбираемом разрешении 0.1, 1.0, 2.0, 6,0 дБ.
• Соединения преобразователей: BNC или LEMO

ЗабавныйПроцессы

• Автоматическое отображение точного местоположения дефекта ((Глубина d,уровень p,расстояние s,амплитуда,sz dB,ф).
• Определение размера дефекта: автоматическое определение размера дефекта с использованием AVG/AVG или DAC, скорость сообщения о принятии или отказе от дефекта.
• Автоматическая калибровка преобразователя нулевой точки, углов, переднего края и скорости материала.
• Удобно сделать и использовать DAC и AVG для оценки эхо, кривая может быть изменена и компенсирована.
• Подключая U-диск, устройство может получить неограниченную память, PDF отчеты и Upadte системы.
• Схема сварки.
• В этом подразделении 15 стандартов.
• AWS D1.1.
• Функция коррекции изогнутой поверхности.
• Функция измерения высоты трещины.
• Увеличивающий шлюз:распространение диапазона шлюза по всей ширине экрана.
• Функция автоматического увеличения.
• Оболочка: одновременное отображение живого A-сканирования со скоростью обновления 60 Гц и оболочка отображения A-сканирования.
• Выдержка пика: сравнивать замороженные формы волн пика с живыми A-сканированиями для легкой интерпретации результатов испытаний.
• Сканирование замораживания: Дисплей замораживания содержит данные о форме волны и звуковом пути.
• Сигнализация: сигнал и светодиод.
• Часы реального времени.
• Заполните эхо.
• Захватываю.
• Эхо цвета внутри Врата.

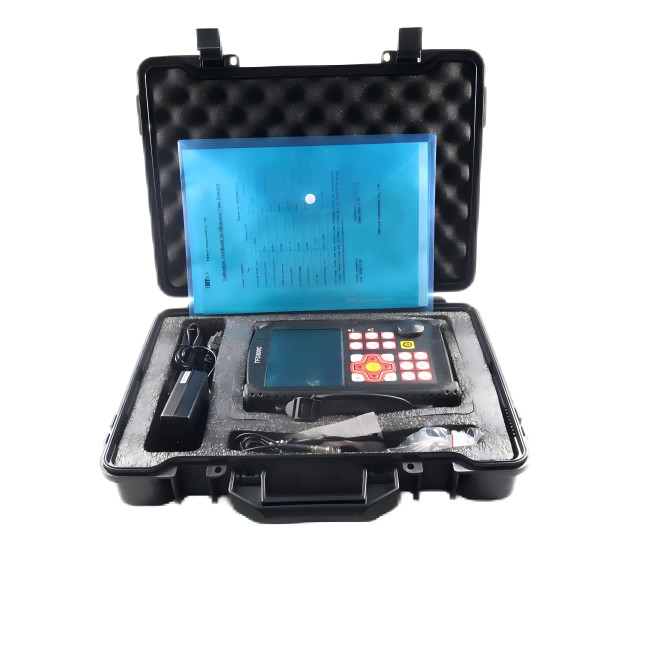

Базовый инструментальный пакет

• Портативный ультразвуковой детектор дефектов
• Передатчик прямого луча (4 МГц, Φ10)
• Переключатель угла луча (4 МГц, 8 мм×9 мм, 60°)
• Кабель для передатчика (Q9-C5, или необязательно C9-C5)
• Пакет с перезаряжаемой литий-ионной батареей, 8 ампер часов
• Силовое питание/объект зарядки
• Руководство по эксплуатации на английском языке
• Программное обеспечение
• Ремень
