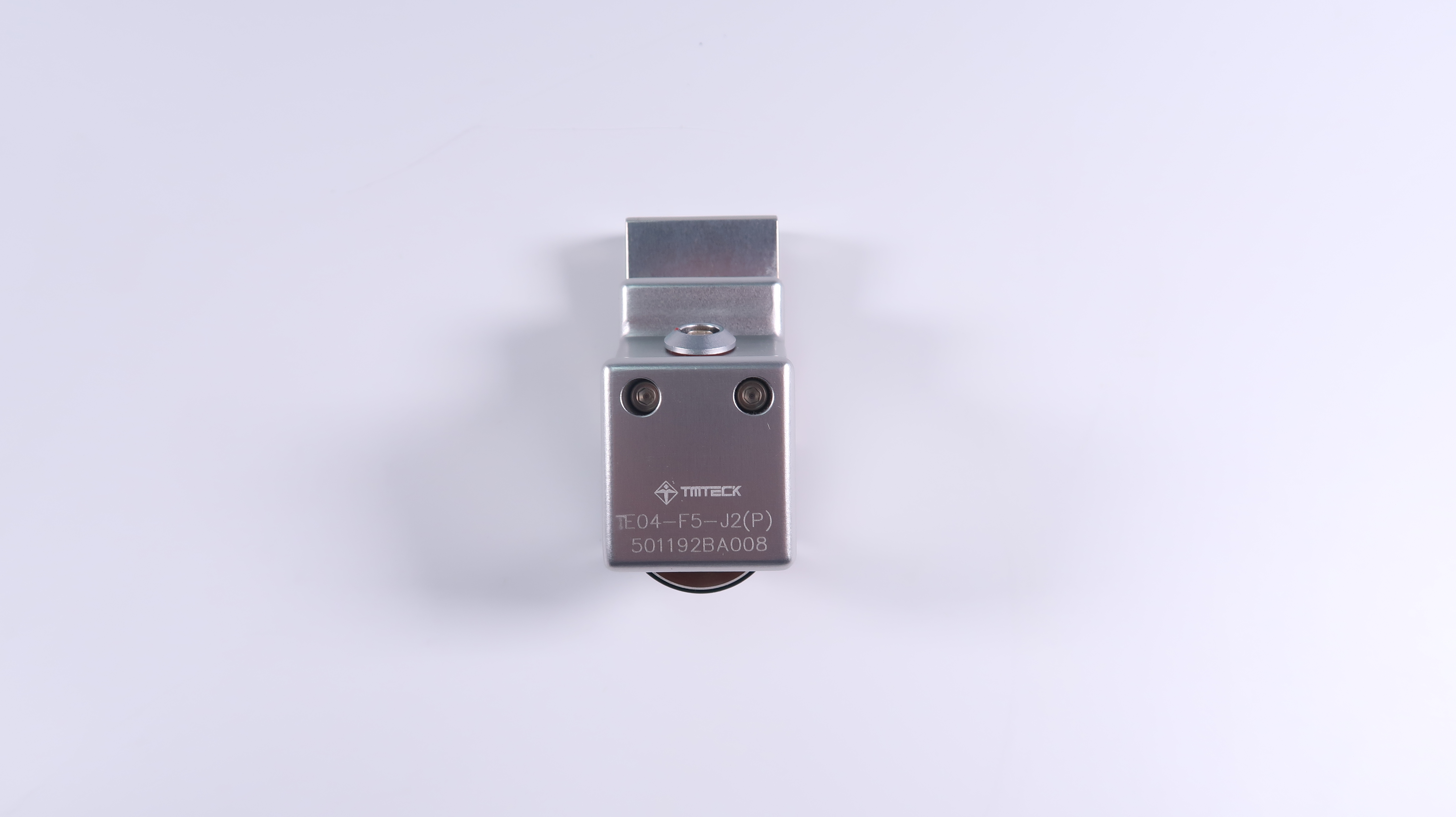

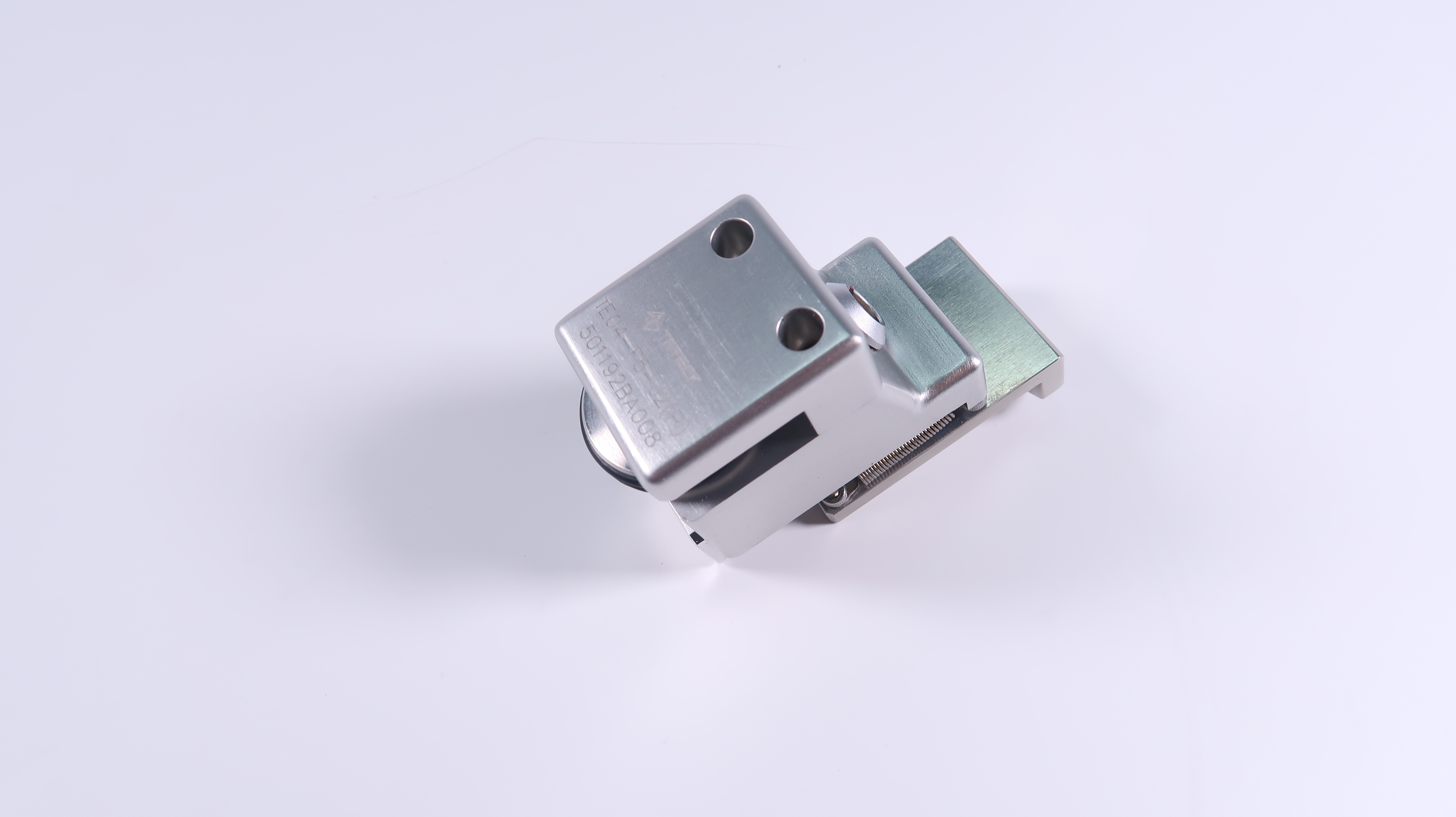

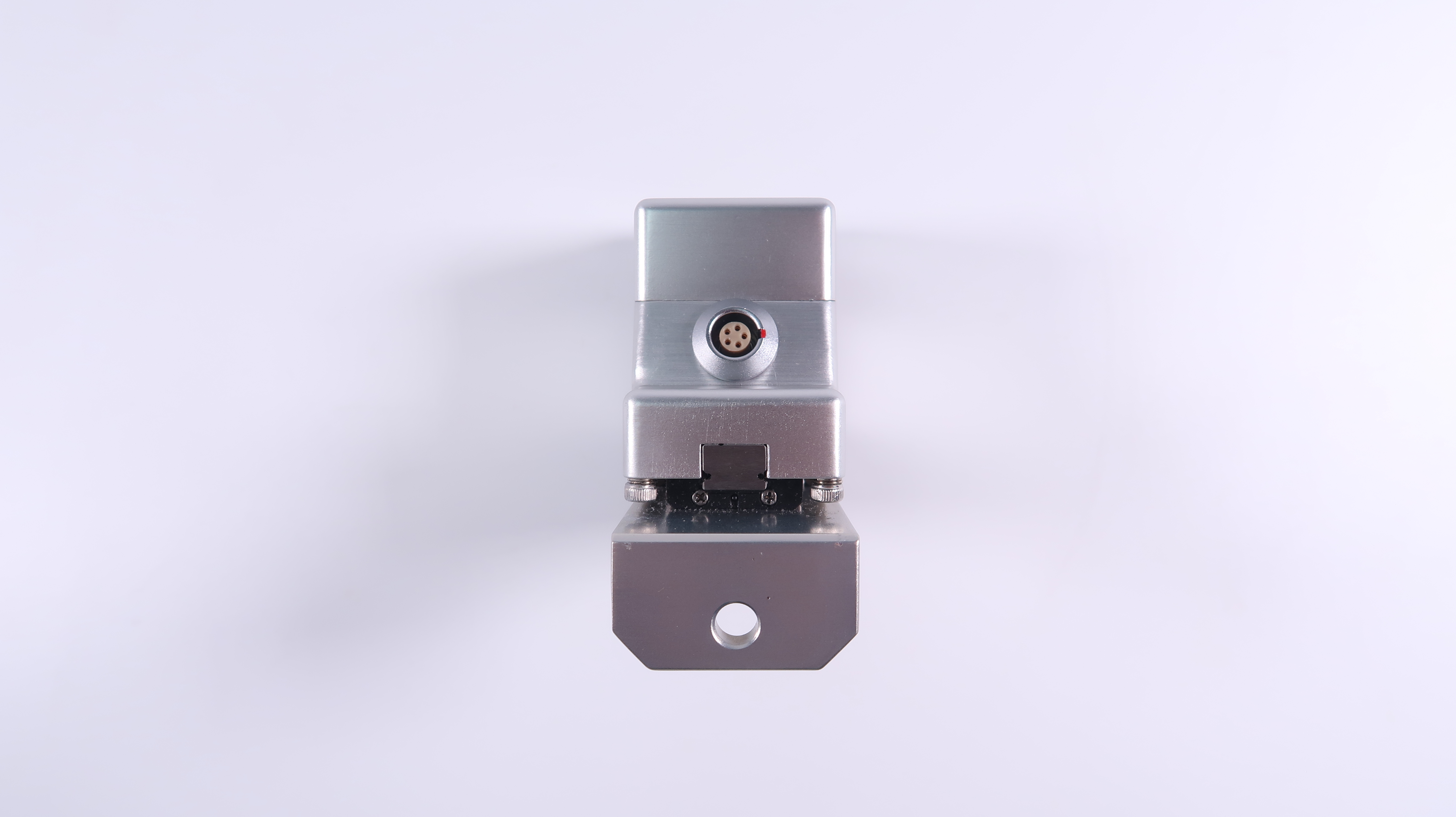

Легкая алюминиевая рама с настраиваемой длиной TE-04 кодировщик

TE-04УНИВЕРСАЛЬНЫЙ ЭНКОДЕР TMTECK совместим сHSMT-Compact Scanner

HSMT-Compact - это ручной одноосевой кодированный сканер. В частности, он легкий и маленький, а также универсальный. Его можно использовать (с использованием до 4 датчиков) на пластинах и для круговых сканирований на трубах диаметром от 4,5 дюймов.

Обзор

HSMT-Compact - это легкий, маленький и универсальный ручной одноосевой кодированный сканер. Его можно использовать - с использованием до четырех датчиков - на пластинах и для круговых сканирований на трубах с номинальным диаметром 4 дюйма (наружный диаметр 4,5 дюйма). Длину сканера можно изменять, а рама может выходить за пределы колес, обеспечивая конфигурацию, которая хорошо подходит для труднодоступных мест, таких как сварные швы труб к компонентам.

HSMT-Compact дополняет семейство HSMT. В то время как HSMT-Flex и HSMT-X03 предназначены для контроля сварных швов при строительстве, HSMT-Compact предназначен для контроля сварных швов при техническом обслуживании.

Комплект HSMT-Compact включает:

• Рама сканера с ручками
• Дополнительные планки рамы: 400 мм (16 дюймов) и 600 мм (24 дюйма)
• Четыре магнитных колеса с пластиковым покрытием
• Водонепроницаемый подпружиненный колесный энкодер

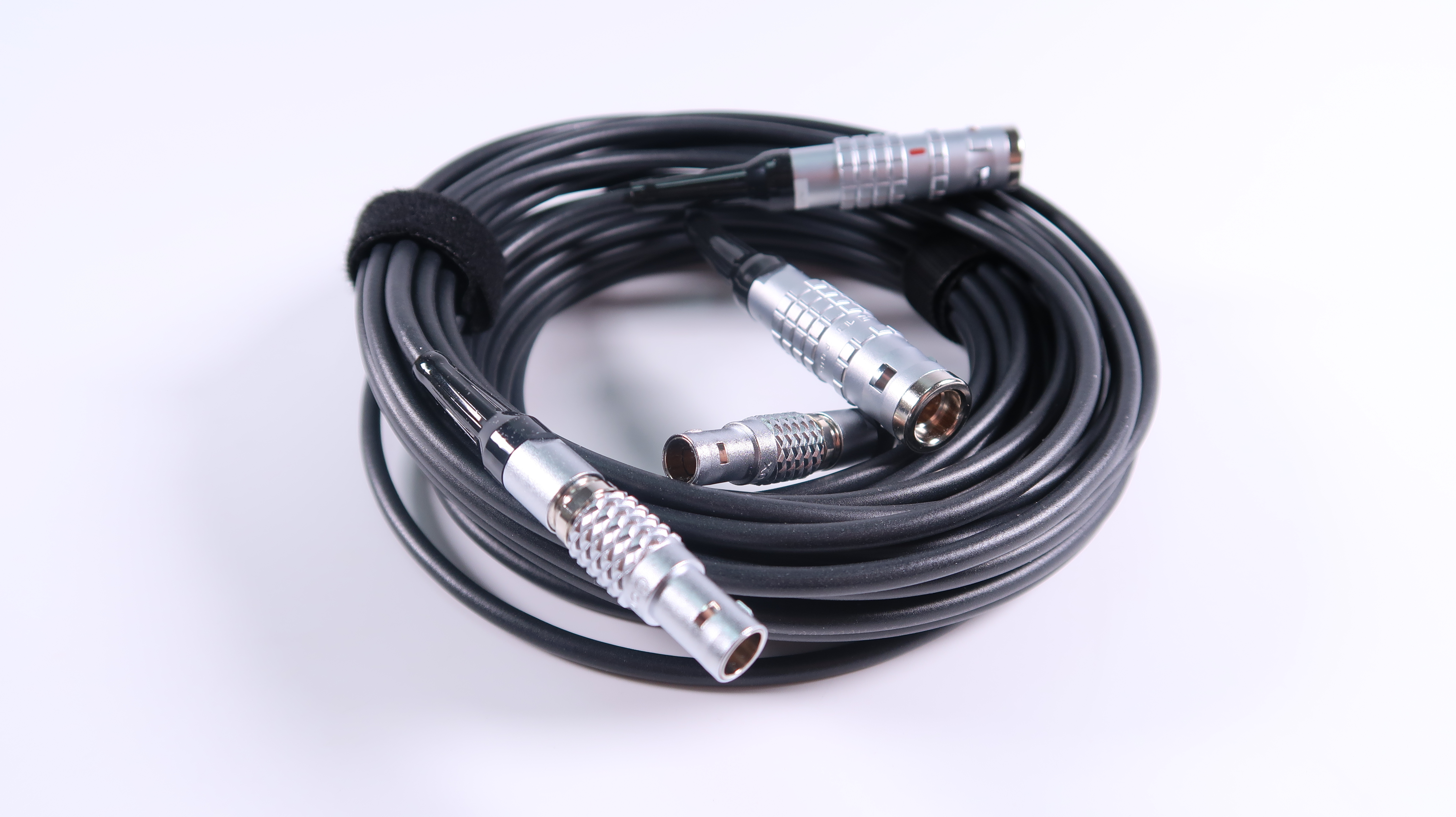

• Энкодер, совместимый с TE-04, с кабелем 5 м
• Четыре кронштейна держателя датчика 90°
• Четыре подпружиненных рычага (SLA)
• Четыре скобы TOFD/PE (31,75 мм)
• Две скобы фазированной решетки (40 мм)
• Ирригационные трубки и аксессуары
• Две метрические/американские линейки

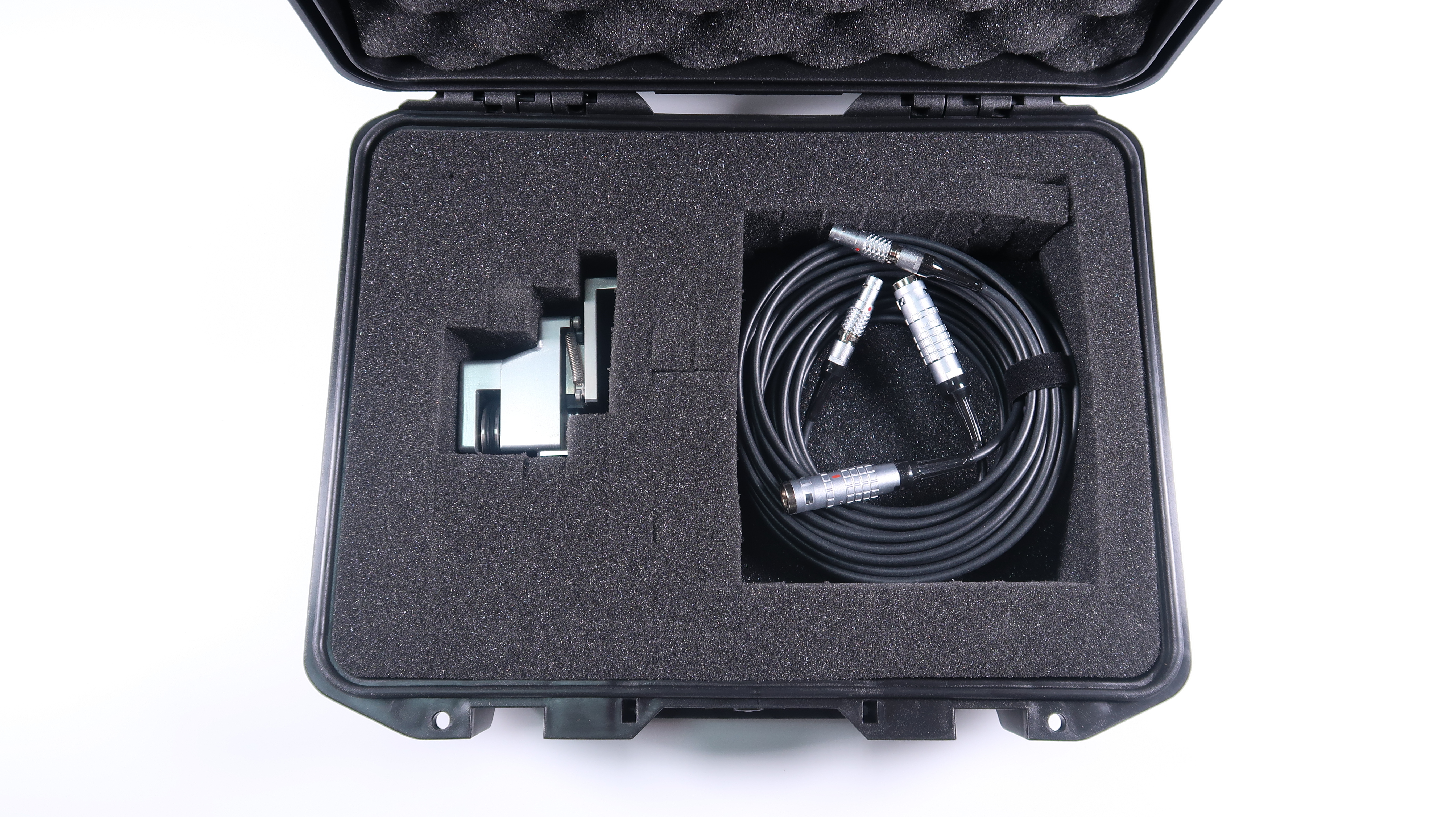

• Жесткий транспортировочный кейс

Типичная конфигурация включает два датчика фазированной решетки и пару датчиков TOFD для соответствия коду ASME.

Другие конфигурации включают:

• 1 пара датчиков TOFD
• 2 пары датчиков TOFD
• 2 датчика PA

Особенности

• Круговое сканирование на трубах с номинальным диаметром 4 дюйма (наружный диаметр 4,5 дюйма) или больше
• Магнитные колеса удерживают устройство на ферромагнитной поверхности контроля.
• Легкая алюминиевая рама с настраиваемой длиной
• Конструкция рамы позволяет располагать датчики за пределами колес.
• Поддержка до 4 датчиков на трубах или плоских поверхностях
• Полностью регулируемое позиционирование датчиков
• Независимо подпружиненные держатели датчиков
• Водонепроницаемый подпружиненный энкодер
• Съемные ручки
• Проушина для крепления кабеля или шнурка
• Коллектор для воды, встроенный в раму сканера
• Метрические/американские линейки на сканере для удобного измерения расстояния между датчиками
