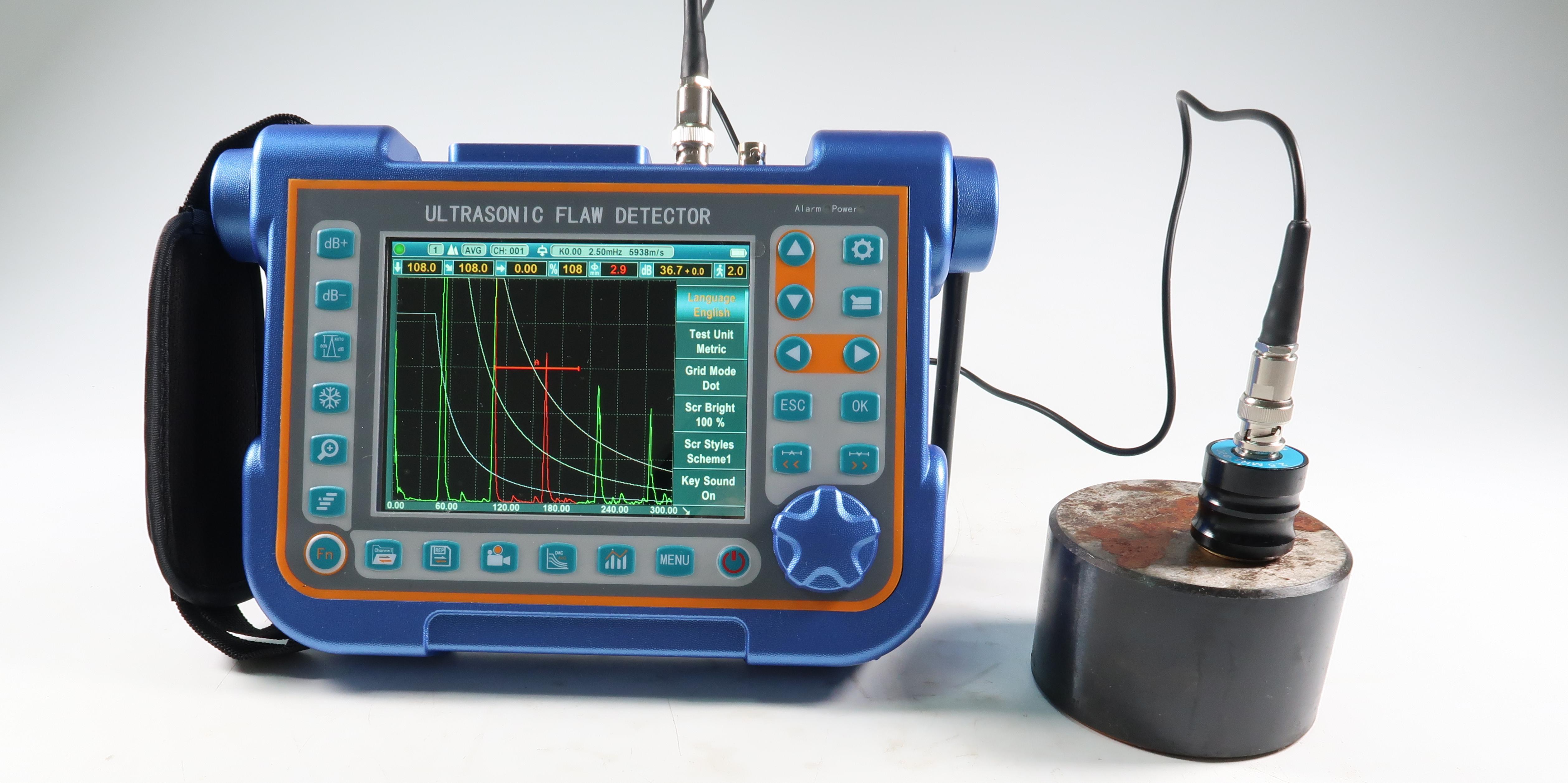

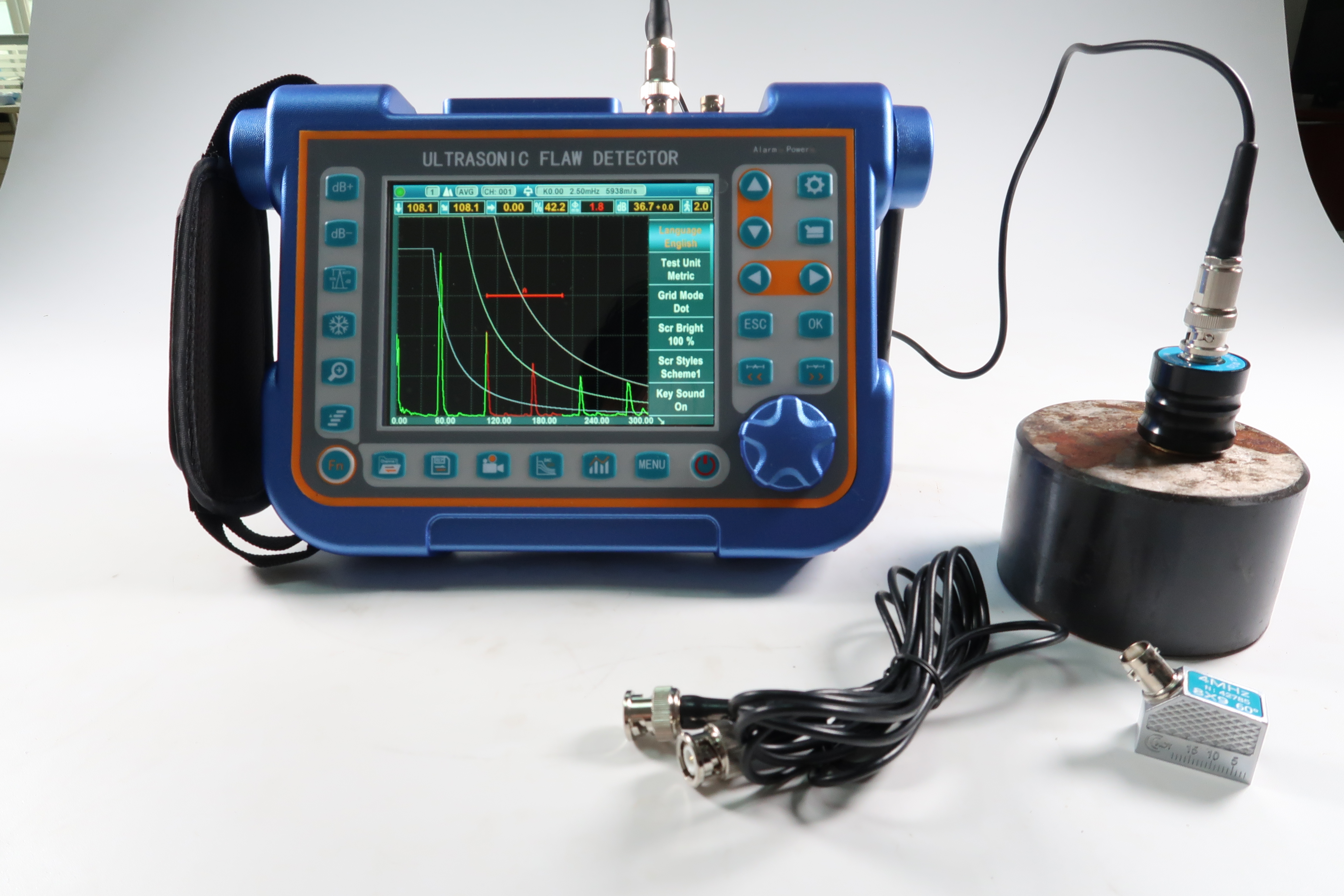

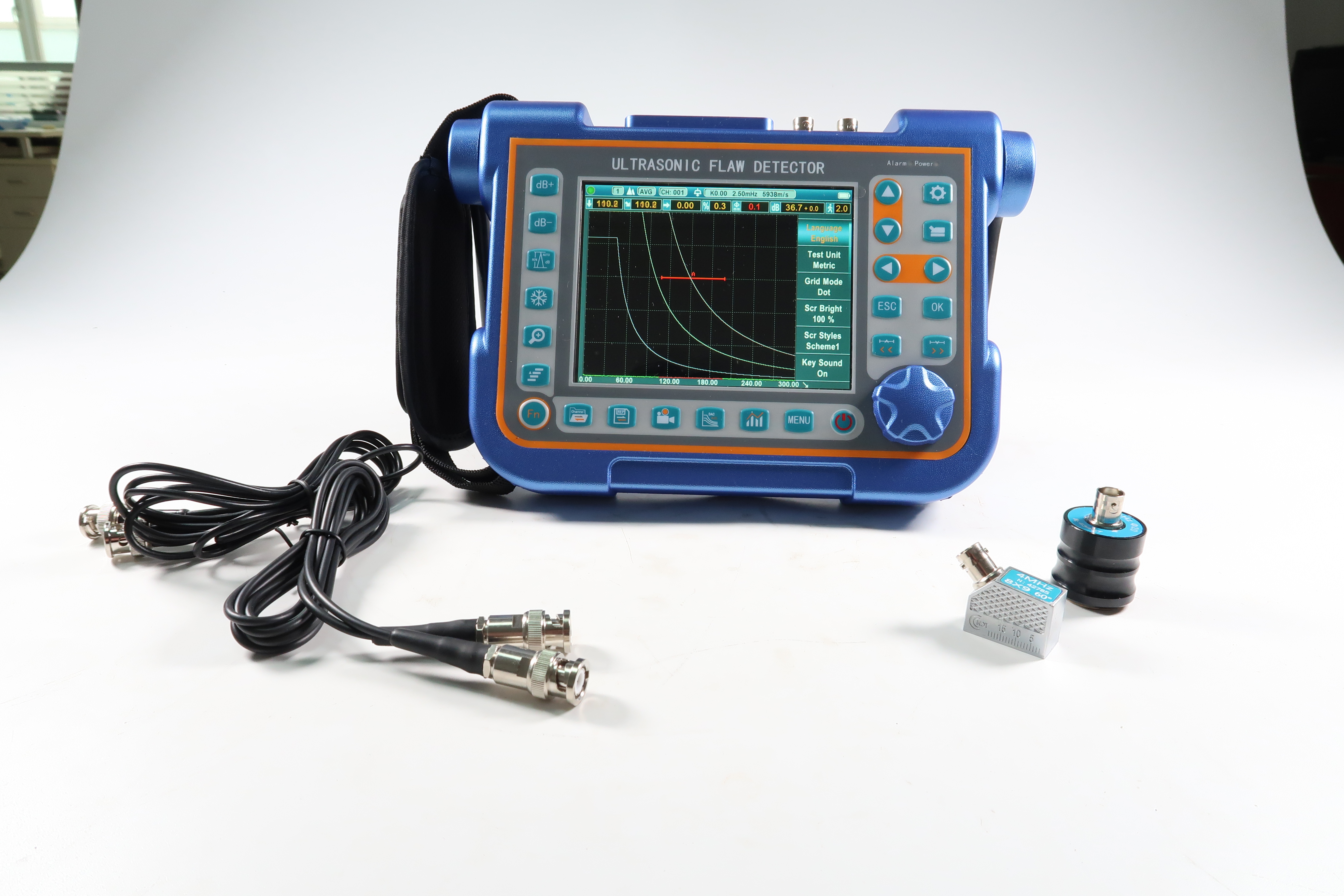

Описание продукта:
Этот инструмент представляет собой портативный промышленный цифровой ультразвуковой детектор дефектов, который может быстро обнаруживать, находить, оценивать и диагностировать различные дефекты (трещины, включения, поры и т. д.) на заготовке,удобно.Этот инструмент может широко использоваться в производстве, металлургии железа и стали, обработке металлов,химическая промышленность и другие области, требующие обнаружения дефектов и контроля качестваОн также широко используется в онлайн-инспекции безопасности и оценке качества жизни в области аэрокосмической, железнодорожной транспортировки, котлов и сосудов под давлением и т. д.
Инструмент может широко использоваться для обнаружения и измерения скрытых трещин, пустот, разломов и аналогичных непрекращающихся соединений в сварках, кованых изделиях, коврах, оси, валах, резервуарах и сосудах под давлением, турбинах,и структурных компонентов.
Особенности:
Основное оборудование разработано с помощью ARM + FPGA, и программное обеспечение использует высоко надежную многозадачную операционную систему, которая значительно улучшает функциональность, портативность,долговечность и надежность прибора.
Этот инструмент использует меню master-slave, и разработан с помощью клавиш со сжатием и цифровой вращающейся ручкой. Инструмент легкий и портативный, и его можно держать одной рукой.
Я...Дисплей
Полноцифровый многоцветный высокоразрешительный (640×480 пикселей) многоцветный TFT LCD дисплей.
В зависимости от среды можно выбрать 4 стиля операционного интерфейса.
ЖК-дисплей с быстрым обновлением на 60 Гц, способный отображать тонкие изменения формы волны.
Яркость ЖК-дисплея может устанавливаться свободно.
Я...Форма

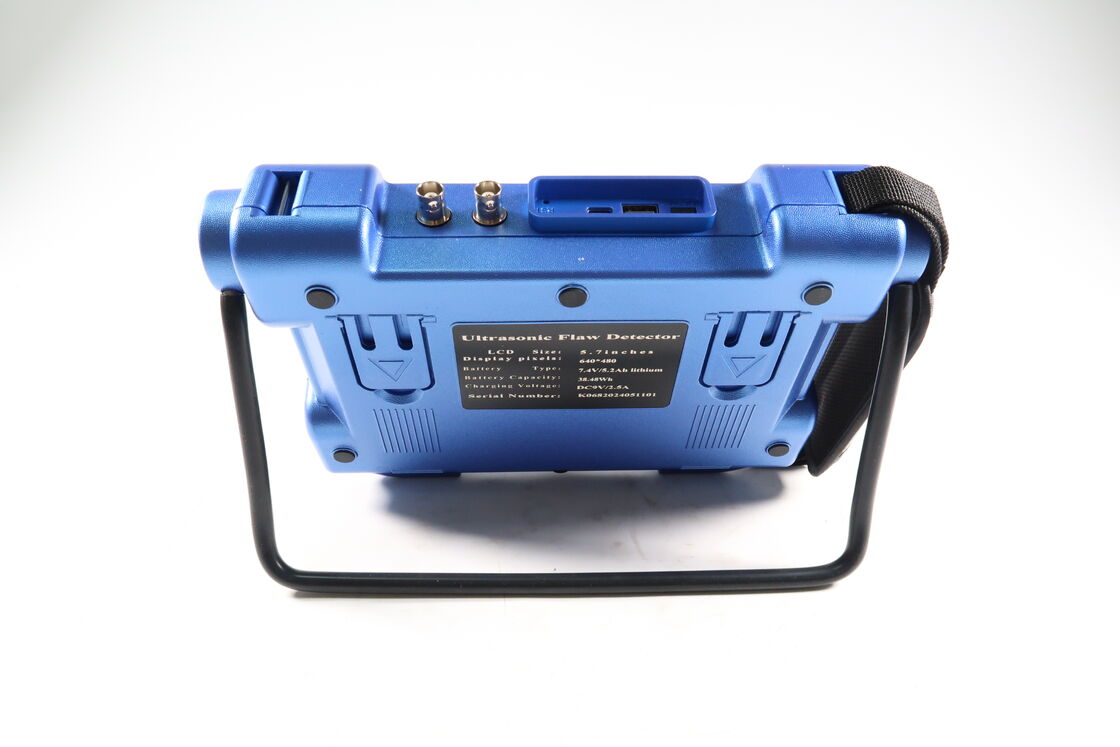

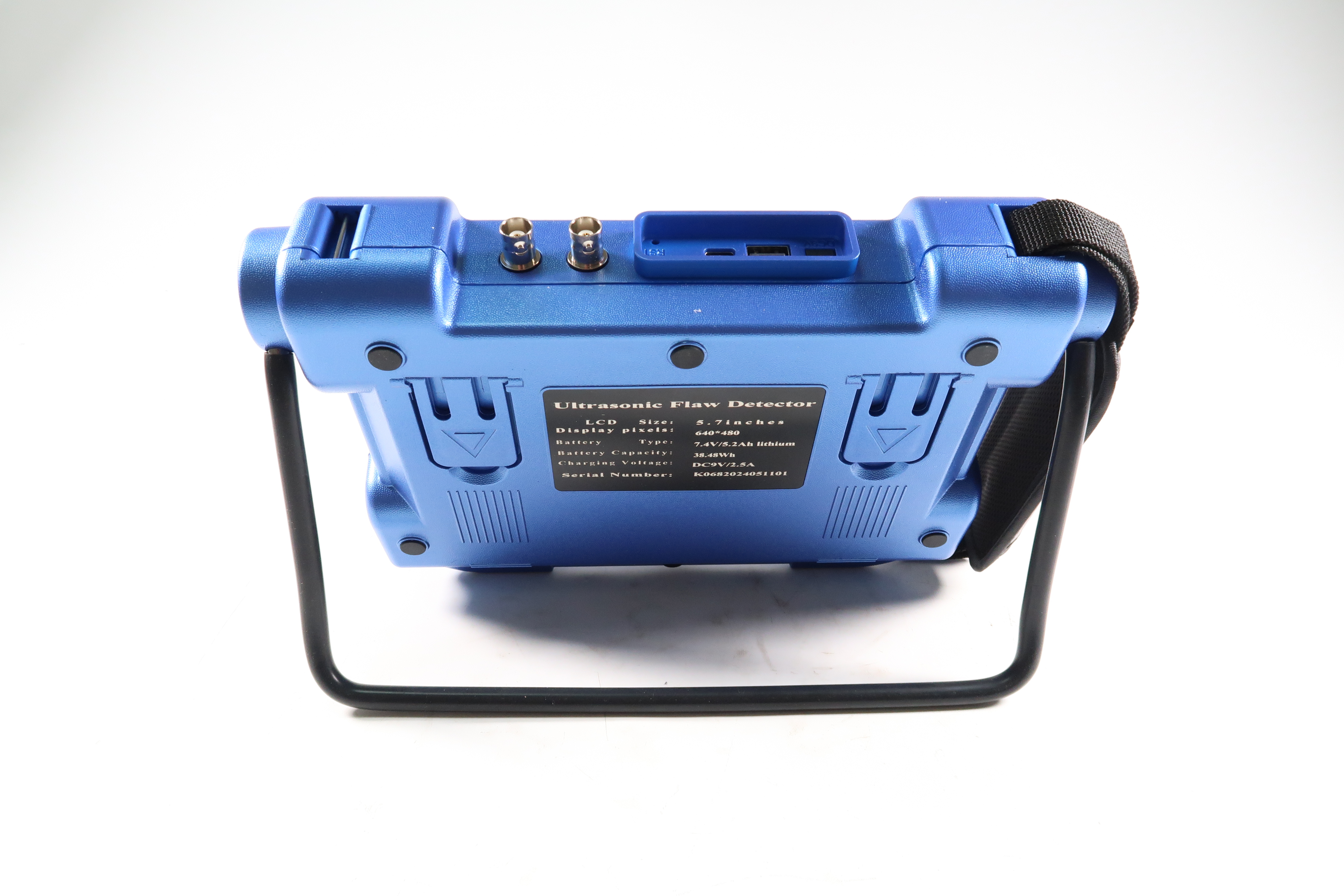

Металлическая оболочка из полностью алюминия прочна и долговечна, а электромагнитная защита очень хороша.
360-градусный вращающийся демпфирующий кран и резиновый чехол легко использовать.
Стеклянные панели, очень твердые, износостойкие и не царапаемые
Я...Скриншот и отчет PDF об обнаружении ошибок
Скриншоты всех страниц в режиме реального времени и отчеты об обнаружении ошибок, и сохранить их в виде изображений BMP на U-диске, которые могут быть настроены как цветные или серого цвета.
Экспортируйте отчет об обнаружении ошибок в виде PDF-файла и сохраняйте его на U-диске для простого архивирования и печати.
Все содержимое файла PDF можно настроить в соответствии с потребностями пользователя.
Изображения BMP и файлы PDF можно просматривать на компьютере или мобильном телефоне.
Я...Диапазон
До 15000 мм в стале; диапазон выбирается в фиксированных или непрерывно изменяемых шагах. Подходит для использования на больших деталях и измерениях с высоким разрешением.
Я...Пулсер
Энергия импульса выбираемая из 100V, 200V, 250V, 300V, 350V, 400V и 500V.
Ширина импульса настраиваемая от 0,1 мкм до 0,5 мкм, чтобы соответствовать зондам с различной частотой.
Частота повторения импульса регулируется от 20 Гц до 2 КГц.
Приглушение выбирается между 50Ω,150Ω,250Ω и 500Ω для оптимальной производительности зонды
Выбор зонда: однокристаллический зонд, двойной кристаллический зонд, специальный угол зонда, проникающий зонд, восходящий зонд.
Я...Приемник
Обработка: 16-значный конвертер AD со скоростью отбора образцов 320 МГц
Исправление:Положительная полуволна, отрицательная полуволна, полная волна и RF
Аналоговая полоса передач: от 0,2 МГц до 20 МГц с выбираемыми диапазонами частот (автоматически устанавливаемыми прибором), чтобы соответствовать зонде для оптимальной производительности.
Прибыль: от 0 до 110 дБ, регулируемая в выбираемых шагах 0,1 дБ, 2 дБ, 6 дБ.
Я...Ворота
Два полностью независимых шлюза предлагают ряд вариантов измерения высоты или расстояния сигнала с использованием пикового срабатывания.
Режим эхо-эхо позволяет точно позиционировать ворота для сигналов, которые находятся очень близко друг к другу.
Начало выхода: переменная по всему отображаемому диапазону
Ширина входа: переменная от начала входа до конца показаного диапазона
Высота входа: переменная от 0 до 99% Высота полного экрана
Сигнализация: Положительный/отрицательный порог с светодиодной вспышкой.
Я...Память
Прибор имеет встроенную память большой емкости, и данные и файлы не будут потеряны из-за отключения электроэнергии прибора.
Память из 500 файлов канала для хранения настроек калибровки и параметров зонда.
Память из 1000 файлов отчётов о волнах для хранения A-Scan волны и настроек.
Все файлы можно хранить, отозвать и удалить.
Настройки канала и файлы отчетов могут экспортироваться через U-диск, а информация также может храниться в неограниченном количестве через USB-память.
Я...Видеорегистратор
Видеорегистратор полезен во многих ситуациях, он очень удобен для тех, кто хочет проанализировать исследовательскую деятельность позже.
Инструмент может записывать процесс испытания и сохранять его в виде видеофайла, который может воспроизводиться через инструмент или специальное программное обеспечение.и каждый видеофайл может быть до 5 минут.
Если вы решили сохранить видеофайл на U-диске, количество и продолжительность видеофайла не будут ограничены.
Запись и повторное просмотр процесса тестирования обеспечивают большую удобство для будущих исследований и анализа обнаружения дефектов.
Видео воспроизведение поддерживает паузу, быстрое продвижение вперед, быстрое переворачивание и остановку функций.
Технические параметры:
- Диапазон измерений: от 0 до 15000 мм при скорости стали
- Частота повторения импульса варьируется от 20 до 2000 Гц.
- Скорость материала: 1000-20000 м/с
- Частота повторения импульса варьируется от 20 до 2000 Гц.
- Динамический диапазон: больше 40 дБ
- Линейность системы: горизонтальная: +/- 0,2% FSW,
Вертикально: 0,25% FSH, точность усилителя +/- 1 дБ.
- Мощность разрешения: больше 40 дБ
- Чувствительность Остатки: больше 50 дБ ((Глубокое 200 ммФ2 плоское дно отверстие)
- Отторжение (удаление): от 0 до 80% полной высоты экрана
- Шум: менее 10%
- Мониторы ворот: две независимые ворота, управляемые по всему диапазону просмотра
- Прибыль: 110 дБ максимум при выбираемом разрешении 0.1, 1.0, 2.0, 6,0 дБ.
- Пропускная способность (пропускная способность усилителя): от 0,2 до 20 МГц
- Измещение импульса: больше 32 дБ
- Задержка отображения: от -20 до 3400 μs
- Задержка/нулевое смещение зонда: от 0 до 99,99 мкм
- Режимы испытаний: импульсное эхо, двойной элемент и черезпередача
- Пулсер: настраиваемый волновой пульсер
- Энергия импульса: 100V, 200V, 250V, 300V, 500V подбирается
- Исправление: положительная половинка волны, отрицательная половинка волны, полная волна, RF
- Единицы: дюйм или миллиметр
- Соединения преобразователей: BNC или LEMO
- Требования к энергии: главные линии переменного тока 100-240 ВАК, 50-60 Гц
- Операционная температура: от -10 до 50°C, температура хранения: от -30 до 50°C
Применение:
Этот ультразвуковой детектор дефектов широко применяется в промышленных условиях, таких как производственные заводы, строительные площадки,и технического обслуживания, где целостность материалов и компонентов имеет решающее значениеОн особенно эффективен при тестировании металлов, композитов и сварки на наличие внутренних трещин, пустот, включений и других типов дефектов, которые могут поставить под угрозу безопасность конструкции.Интеграция системы кодировки облегчает точное измерение и позиционирование во время инспекций, повышение повторяемости и надежности результатов.
Модель TFD807C идеально подходит для случаев, требующих строгого контроля качества и обеспечения безопасности, включая аэрокосмическую, автомобильную, нефтегазопроводную промышленность и производство электроэнергии.Он также подходит для регулярных проверок технического обслуживания, чтобы обнаружить ранние признаки деградации материала до того, как они приведут к отказу.Независимо от того, используется ли он на производственных линиях или на полевых проверках, ультразвуковый детектор дефектов TMTeck обеспечивает тщательное и точное обнаружение дефектов,тем самым поддерживая профилактическое обслуживание и снижая риск дорогостоящего простоя.
Подводя итог, ультразвуковый детектор дефектов TMTeck TFD807C сочетает в себе передовые функции, такие как динамическая глубина фокусировки, регулируемая ширина импульса,и обширная емкость хранения для обеспечения точного обнаружения дефектов в различных сценариях примененияЕго универсальность и надежность делают его незаменимым инструментом для профессионалов, стремящихся поддерживать высокие стандарты безопасности и качества в своих процессах инспекции.
Поддержка и услуги:
Ультразвуковой детектор дефектов предназначен для обеспечения точных и надежных неразрушающих испытаний для различных материалов и приложений.,Мы предлагаем полную техническую поддержку и услуги.
Техническая поддержка включает помощь в установке устройства, калибровке, обновлении программного обеспечения и устранении неполадок.Наша команда экспертов доступна, чтобы направить вас через работу детектора дефектов для максимизации точности и эффективности в обнаружении дефектов, таких как трещины, пустоты и включения в металлах и композитах.
Мы предоставляем регулярные обновления прошивки для улучшения функциональности и включения последних достижений в технологии ультразвукового тестирования.услуги калибровки доступны для поддержания точности вашего устройства в соответствии с отраслевыми стандартами.
Для технического обслуживания и ремонта наши сервисные центры оснащены для выполнения всех аспектов обслуживания устройств, от обычных проверок до сложных ремонтов.Мы рекомендуем периодические проверки технического обслуживания, чтобы гарантировать, что детектор остается в оптимальном рабочем состоянии..
Предоставляются учебные программы и подробные руководства пользователя, чтобы помочь пользователям понять особенности и возможности УЗИ.Эти ресурсы предназначены для повышения квалификации пользователей и содействия безопасному и эффективному использованию оборудования..
Мы обязаны поддерживать вас на протяжении всего жизненного цикла вашего УЗИ.обеспечение того, чтобы вы получали самый высокий уровень обслуживания и технической экспертизы для ваших потребностей в неразрушающих испытаниях.
