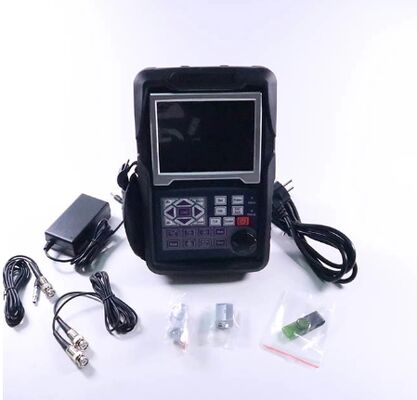

Стандарт IP65 0-10000 мм Дружелюбный диалоговый интерактивный ультразвуковой дефектоскоп TFD806C



Технические характеристики
Диапазон: 0-10000 мм при скорости стали
Скорость материала: 100–20000 м/с
Частота повторения импульсов: 10-2000 Гц
Динамический диапазон: ≥38 дБ
Линейность: Горизонтальная: +/-0,2%, Вертикальная: 2,0% (Горизонтальная: +/-0,2% FSW Вертикальная: 0,25% FSH)
Разрешающая способность: >40 дБ (5P14)
Чувствительность: >68 дБ
Подавление (отсечка): от 0 до 80% высоты экрана
500 независимых настроек, любой критерий может быть введен свободно, мы можем работать на месте без испытательного блока;
Большая память на 1000 А-сканов
Режимы тестирования: Импульсно-эхо, двухэлементный и сквозной
Типы преобразователей: Прямой, угловой, парный прямой, парный угловой, сквозной, ползучий, поверхностный
Контрольные зоны (гейты): Две независимые контрольные зоны, управляемые по всему диапазону развертки
Единицы измерения: Дюймы или миллиметры
Требования к питанию: Сеть переменного тока 100-240 В, 50-60 Гц
Задержка отображения: от -20 до 3400 мкс
Задержка преобразователя/нулевое смещение: от 0 до 99,99 мкс
Встроенный перезаряжаемый литий-ионный аккумулятор емкостью 7,2 В, 8000 мАч
Номинальное время работы 15 часов в зависимости от яркости дисплея
Типичное время зарядки 4 часа
ВхШхГ (мм): 250×165×55 (мм)
Вес: 1,2 кг
Рабочая температура: от -10°C до 50°C
Температура хранения: от -30°C до 50°C
Энергия импульса: выбираемая 70 В, 100 В, 200 В, 300 В, 400 В, 500 В
Выпрямление: положительная полуволна, отрицательная полуволна, полная волна, RF-система
Полоса пропускания (усилитель): от 0,2 до 25 МГц
Контрольные зоны (гейты): Две независимые контрольные зоны, управляемые по всему диапазону развертки
Чувствительность: максимум 120 дБ с выбираемым разрешением 0,1, 1,0, 2,0, 6,0 дБ.
Разъемы преобразователя: BNC или LEMO



Функции

Автоматическое отображение точного местоположения дефекта (глубина d, уровень p, расстояние s, амплитуда, sz дБ, φ).
Определение размеров дефектов: Автоматическое определение размеров дефектов с использованием AVG или DAC/TCG ускоряет отчетность о приемке или отклонении дефектов.
Автоматическая калибровка нулевой точки преобразователя, углов, переднего края и скорости материала. (V2 и два отверстия)
Удобство создания и использования DAC/TCG и AVG для оценки эха, кривая может быть изменена и скомпенсирована.
При подключении U-диска прибор получает неограниченную память.
В приборе имеется 15 стандартов.
Bluetooth-соединение с мобильным устройством для создания и печати отчетов об обнаружении на месте. (Опция)
AWS D1.1.
Функция коррекции для криволинейных поверхностей.
Функция измерения высоты трещины.
Увеличение гейта: расширение диапазона гейта на всю ширину экрана.
Функция автоматической регулировки усиления.
Огибающая: одновременное отображение текущего А-скана с частотой обновления 70 Гц и огибающей А-скана
отображение.
Пиковое удержание: сравнение замороженных пиковых сигналов с текущими А-сканами для легкой интерпретации результатов тестирования.
Заморозка сканирования: заморозка отображения сохраняет данные формы сигнала и звукового пути.
Сигнализация: звуковой сигнал и светодиод.
Часы реального времени.
Заполнение эха.
Метка захвата.
Цвет эха в пределах гейта.
