Эта машина автоматически управляется Siemens PLC, управляемый системой управления, шаговой двигатель управления движением, X, Y, Z направления автоматического и точного управления,резка может быть изменена в зависимости от твердости материала скорость подачиДля достижения максимально быстрого эффекта резки с очень высокой надежностью и управляемостью.
1На сенсорном экране отображаются различные данные о резке, которые являются более точными, ясными на первый взгляд, точным расположением и лучшим расположением режущей заготовки во время резки.
2. резка нарезка, плоский толкающий резка, подметание резка и три функциональных методы резки.скорость резки может регулироваться в соответствии с твердостью материала для достижения цели быстрой резки заготовкиПри резке стального твердого цилиндра можно выбрать различные методы резки.
3Для облегчения очистки отделки и безопасности двигателя шпинделя мы приняли электромеханическое отделение;двигатель отделки защищен водостойкой изоляциейБольшое окно наблюдения установлено на дверях защиты безопасности комнаты резки, так что пользователь может легко наблюдать весь процесс резки образца;лампа светодиодного освещения установлена в комнате резки для эффективного освещения всей области комнаты резки· увеличивается яркость и прозрачность в рабочем помещении;
4. Дизайн более гуманизированный, используя принцип эргономики. Самая большая особенность: низкий уровень шума, простота работы, красивый внешний вид, безопасность использования.Является одним из необходимых оборудований для лабораторной подготовки образцов.

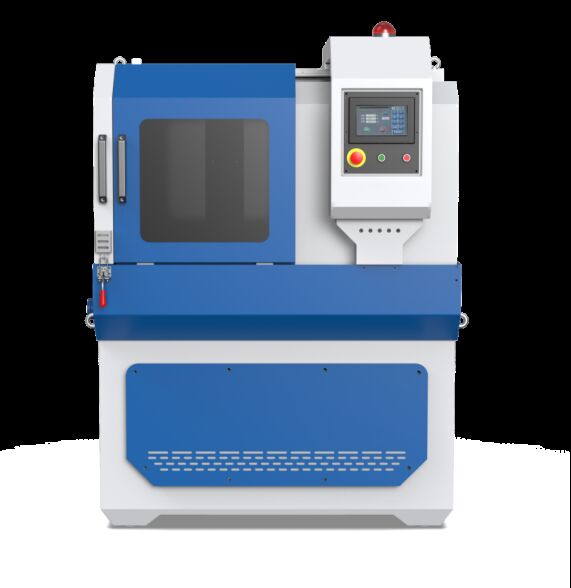

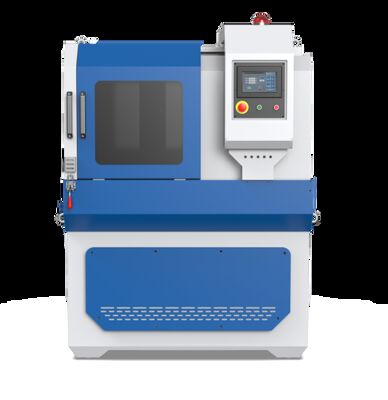

Форма кузова; вертикальная. В основном состоит из верхней части (защитная крышка), средней части (рамка), правой раздвижной двери, боковой открывающейся двери, нижней рамы (электрическая коробка), светильника,пистолет для смывки воды и резервуар для охлаждения воды (независимый).
Эта режущая машина, предназначенная для крупногабаритной резки больших деталей, облегчает обслуживание деталей машины и обработку больших деталей.Сдвижные двери и двери с петлями дают вам больше места и неограниченный доступ, что облегчает загрузку больших деталей в нужное место.
Рабочая зона полностью закрыта прозрачным защитным покрытием для наблюдения во время резки.После завершения резки, промыть кран левой стороной, промыть мусор в помещении и закрыть дверь безопасности.
II.- Да.Главный ТЭКХимический параметр
Способ резки: резка на кусочках, резка плоским толчком, резка с меткой
Скорость резки:0.01-1mm/s ((этап регулировки 0.01)
Режим перезагрузки:автоматический
Система управления:Siemens PLC 7 ′′touch LCD экран
Скорость вращения шпинделя: 2800 оборотов в минуту
Максимальный ход:ось Z 130 мм;ось Y 200 мм;ось X 100 мм
Размер рабочего стола: 128*320 мм 180*320 мм
Максимальный диаметр:φ 130 мм
Режущее лезвие: 400*4*32 мм
Мощность резки: 4 кВт
Напряжение: 380 В/ 50 Гц
Размер: 1350*1100*1750 мм ((L×W×H)
Я...II. Второй этапЕспецификация электрического управления
1Принцип электронного управления
Режущее оборудование для автоматического оборудования, использующее PLC Siemens, с 7-дюймовым LCD сенсорным экраном.
Я...В.Fвведение помазания
Автоматическая работа подразделяется на направление Y-оси, направление X-оси, направление Z-оси с использованием шагового управления двигателем, работу с сенсорным экраном.
Панель оснащена сенсорным экраном, и кнопки переключателей для запуска, остановки и аварийной остановки.Система будет включена, и нажмите кнопку остановки, система будет отключена. Кнопка экстренной остановки является кнопкой экстренной остановки системы. Нажмите на систему, чтобы остановить действие.
Экрана работы выглядит следующим образом
1) Главный интерфейс
| |
| |
Parameter setting screen</p>
<p> </p>
<p>Click parameter setting from the main screen to enter 5 sub-screens: X-axis parameter setting, Y-axis parameter setting, Z-axis parameter setting, scanning and cutting parameter setting, I/O signal debugging and cutting mode conversion button</p>
<img alt=)
4)X Изображение работы дисплея
I/O signal debugging interface</p>
<p style=)
ВУкажите эффект изображения
ПСписок покупок
| Имя |
Модель |
Единица |
Количество |
Примечание |
| |
|
|
|
|
|
| Главная машина |
|
набор |
1 |
|
| |
|
|
|
|
|
| Резервуар воды |
(含水) |
набор |
1 |
|
| |
|
|
|
|
| Острие для резки |
400×4×32 мм |
pc |
2 |
|
| |
|
|
|
|
| Выпускная труба |
|
pc |
1 |
|
| |
|
|
|
|
| Впускная труба |
|
pc |
1 |
|
| |
|
|
|
|
| Кольцо с застежкой |
|
pc |
2 |
|
| |
|
|
|
|
|
| Ключик |
|
pc |
3 |
|
| |
|
|
|
|
|
| Учебное пособие |
|
Копировать |
1 |
|
| Сертификат |
|
Копировать |
1 |
|
| Список упаковки |
|
Копировать |
1 |
|
|
