TMP-10S/TMP-20S
(Многоточечное давление и центровое давление) полностью автоматическая металлографическая шлифовка и полировка
I.Введение продукта
TMP-10S/TMP-20Sполностью автоматическая металлографическая машина для шлифования и полировкиодновременно поддерживает:
- Некоторые образцы загружаются независимо друг от друга
- Нагрузка в центре емкости для отбора проб
Шесть образцов могут быть зажаты одновременно, а четырехканальный автоматический капельный насос (необязательно) может быть настроен для полной автоматизации процесса шлифования и полировки.

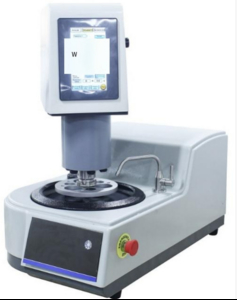

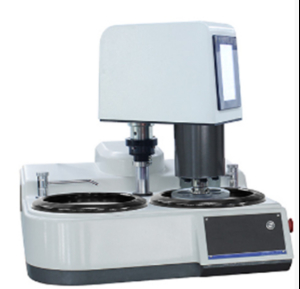

Одноразовые диски Двойные диски
II.Особенности продукта
1.TMP-10S/TMP-20S полностью автоматическая одно- и двустворчатая металлографическая машина для шлифования и полировки, поддерживающая:
- Независимое загрузка нескольких образцов
загрузка в центр пробной подноски, фиксирование шести (по возможности до 8 образцов) образцов одновременно для завершения всего процесса шлифования и полировки,обеспечение того, чтобы каждый образец был измельчен на полной плоскости
2- диски для шлифования и полировки и диски для отбора образцов: настройка и запуск всех параметров шлифования и полировки, таких как скорость, время шлифования и полировки, направление вращения, закрытие водяного клапана и т.д.,и автоматически сохранять для легкого доступа;
3.PLC + 1КВт высокомощный двигатель
4.Два отдельных мотора высокой мощности мощностью 1 кВт (TMP-10S - один двигатель) используются для крутящего момента, и крутящий момент большой и постоянный независимо от скорости;
5Диапазон скоростей широк, от 5 оборотов в минуту до 1000 оборотов в минуту (максимум 1500 оборотов в минуту).
6.Быстрое запуск и остановка проигрывателя, проигрыватель прекращает вращение за 2 секунды;
7.Все параметры шлифования и полировки, включая скорость, время шлифования и полировки, направление вращения, закрытие водяного клапана и т.д., автоматически сохраняются для легкого доступа;
8Импортированный ПЛК марки, надежного качества;
9.Интерфейс с сенсорным экраном для легкого настройки параметров шлифования и полировки;
10.3 Рабочие режимы:
- Полностью автоматический режим:
В зависимости от материала образца или предпочтений пользователя,99 наборов процессов (процессов)может устанавливаться и вызываться, каждый набор процессов может содержать 10 этапов параметров процесса (каждый процесс для определенного этапа процесса шлифования или полировки:скорость вращения шлифовальных дисков и шлифовальных голов, время измельчения и полировки...)
В соответствии с каждым этапом процесса шлифования и полировки можно установить и использовать 30 параметров процесса: скорость вращения шлифовального колеса и шлифовальной головки, время шлифования и полировки, включение/выключение воды...
Управлять функцией устройства отдельно
Автоматический интерфейс TMP-10STMP-20SИнтерфейс с несколькими процессамиTMP-20SРучной интерфейс
11. Хранить 100 процессов, импорт и экспорт;
12. Контроль толщины слоя измельчения образца: точное управление количеством образца, подлежащего измельчению в назначенное положение (необязательно);
13Встроенная автоматическая капельница на 1 или 4 или 6 каналов (необязательно):
1) Главный блок шлифовальной и полирующей машины управляет четырехканальным капельником.
2) Капельщик имеет три режима работы: ручной, онлайн и полностью автоматический
3) Подключитесь к полировальной машине и капель в соответствии с параметрами шлифовки и полировки, установленными машиной для шлифовки и полировки; Каждый режим может быть установлен независимо: скорость капель, время капель
14Электромагнитное автоматическое блокирование шлифовальной головки заменяет ручный ключ блокировки шлифовальной головы, что более удобно;
15С помощью легкой замены магнитной антиприлепной пластины, все процессы, такие как грубая и мелкая шлифовка и грубая и мелкая полировка различных образцов, могут быть завершены.одна табличка эквивалентна N табличкам;
16. Переключаться между китайским и английским интерфейсами;
17Мобильное дистанционное управление (необязательно).
III.Технические параметры
| Имя |
Спецификации |
| Модель |
TMP-10S |
TMP-20S |
| Диски для шлифования и полирования |
1 |
2 |
| Главный двигатель для шлифования и полирования дисков |
1 кВт |
1 КВт * 2 |
| Режим управления |
Сенсорный экран + ПЛК |
| Режим под давлением |
Пневматическое многоточечное давление (давление каждого образца отдельно) + давление электрического центра |
| Диаметр диска для шлифования и полирования (мм) |
φ254 (необязательно φ200, φ230, φ300) |
| Скорость шлифования и полировки диска |
5-1000 (r/min) Необязательно 1500 (r/min) |
| Направление вращения шлифовального и полирующего диска |
Противопоказание по часовой стрелке или по часовой стрелке, с автоматическим переключением между движением вперед и назад |
| Диаметр пробной пластины |
160 мм, настраиваемый |
| Апертура пробной лотки |
φ30mm шестистворчатый (необязательно: φ30mm восьмистворчатый, φ30mm шестистворчатый, φ20 шестистворчатый, φ40 шестистворчатый, φ50mm трехстворчатый или индивидуальный) |
| Центровое давление |
300N |
| Давление одного образца |
(1-40N) X 6, (1-60N) X 8 (необязательно) |
| Скорость диска для образцов |
30-200 оборотов в минуту. вращение может переключаться между вперед и назад |
| Ручной режим |
30 групп параметров могут быть выбраны, каждая группа и вызван отдельно |
| Автоматический режим |
99 наборов процессов, каждый набор процессов содержит 10 этапов параметров процесса(автоматически от процесса 1 до процесса 10, каждый шаг соответствует набору параметров) |
| Программирование пользователей |
Пользователи могут самопрограммироваться и вызывать |
| Контроль толщины шлифования образца |
Точность управления толщиной 0,05 мм (необязательно) |
| Давление источника воздуха |
0.6 МПа |
| Способ блокировки шлифовальной головки |
Электромагнитный автоматический |
| Капельница |
1 канал, 4 канала, 6 каналов (необязательно), управляемые шлифовальной и полирующей машиной |
| Электрическое питание |
Напряжение: AC220V; частота: 50HZ; мощность: 2KW |
| Внешние размеры (мм) |
760 х 470 х 700 |
760 x 730 x 700 |
| Вес |
63 кг |
74 кг |
IV.Основные принадлежности
| Имя |
Количество
(Один диск/двойной диск)
|
Имя |
Количество
(Один диск/двойной диск)
|
| Магнитный диск (254 мм) |
1 / 2 |
Противоклепительная плита |
2 |
| С клеящимся подложным песочником 254 мм ((или 250 мм) 180#, 600#, 1000# |
по 2 листа |
Полирующая ткань (с клеем, 250 мм)
Бархат, холст
|
1 шт. |
|
Жидкость для шлифования и полировки алмазной суспензии
1 мкм, 6 мкм 200 мл
|
1 бутылка каждая |
Инструмент для проникновения антиприклеивающейся пластины (для размещения и проникновения антиприклеивающейся пластины) |
1 |
| Инструкция по применению продукции, сертификат соответствия продукции |
Всего 2 экземпляра |
|
|
V.Опции
1Контрольный прибор для регулировки разрешительного нажатия поворачивает один раздел на 0,02 мм.
2Четырехканальный автоматический капельщик
3 Мобильный модуль дистанционного управления
4.Воздушный насос
5. Huawei Tablet M6 10,8-дюймовый Kirin 980 4GB + 64GB Wi-Fi
6Общие расходные материалы:
| MAGNOMET |
Противоклепительная поднос 5 штук на коробку диаметром: Φ250 мм
Поверхность покрыта специальным антиприлепным покрытием, которое можно легко заменить на клейкую песочную бумагу или полирующую ткань, прикрепленную к подносу, не оставляя остатков.
Диск используется непосредственно на магнитных дисках BUEHLER или STRUERS;
Заменить MagnoMet и MagnoPad BUEHLER
|
| GSC250A |
Металлографическая песочная бумага 100 штук на упаковку
Абразив: карбид кремния черный
Числа шлифов: P80# 120# 180# 320# 600# 800# 1000# 1200# 1500# 2000#
Размер: Φ250 мм водонепроницаемый
С помощью клейкой задней части, песочная бумага может быть непосредственно прикреплена к шлифовальному диску
|
| FT250A |
Металлографическая полировальная ткань 10 штук на упаковку
Вельвет (длинный кусок) / холст (короткий кусок) / твит (короткий кусок) / шелк (без куска) Φ250 мм
Приклеенный назад: ткань может быть непосредственно прикреплена к мельничной пластине
|
| УДС |
Жидкость для шлифования и полировки алмазной суспензии 500 мл на бутылку
Алмаз подвешен в жидкости и равномерно распределяется с помощью бутылки с спреем или автоматической капельницы
Размер частиц: 0.25, 0.5, 1, 1.5, 2.5Три, три.5, 5, 6, 7, 9, 10, 14, 15, 20, 28, 40 микронов, подходит для всех видов материалов
|
