Выявление внутреннего укрепления Положение точно измерить Интегрированный ребер детектор

Интегрированный сканер арматуры TMRS-710

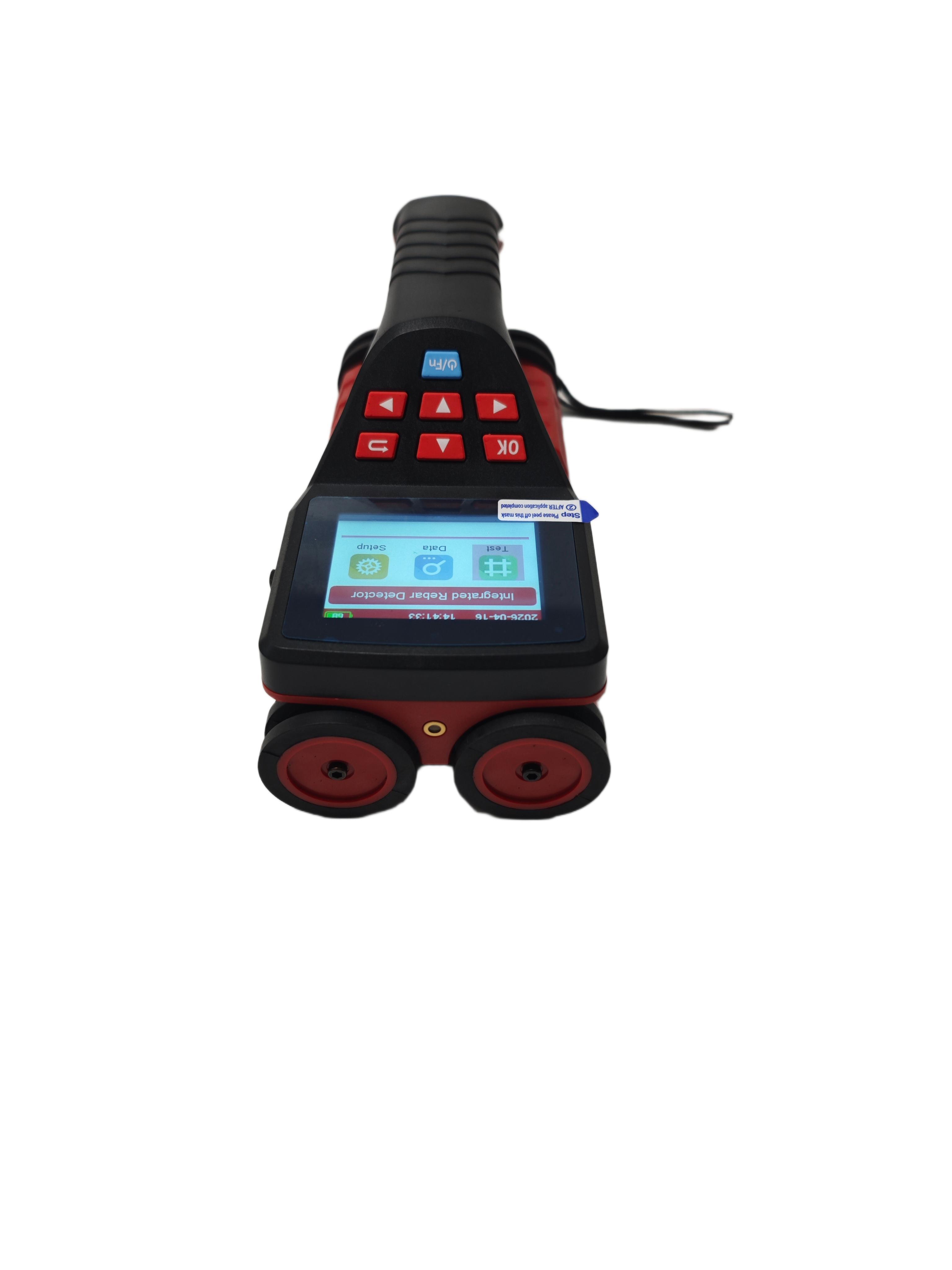

Внешний вид интегрированного детектора арматуры TMRS-710:

а) Вид сверху:

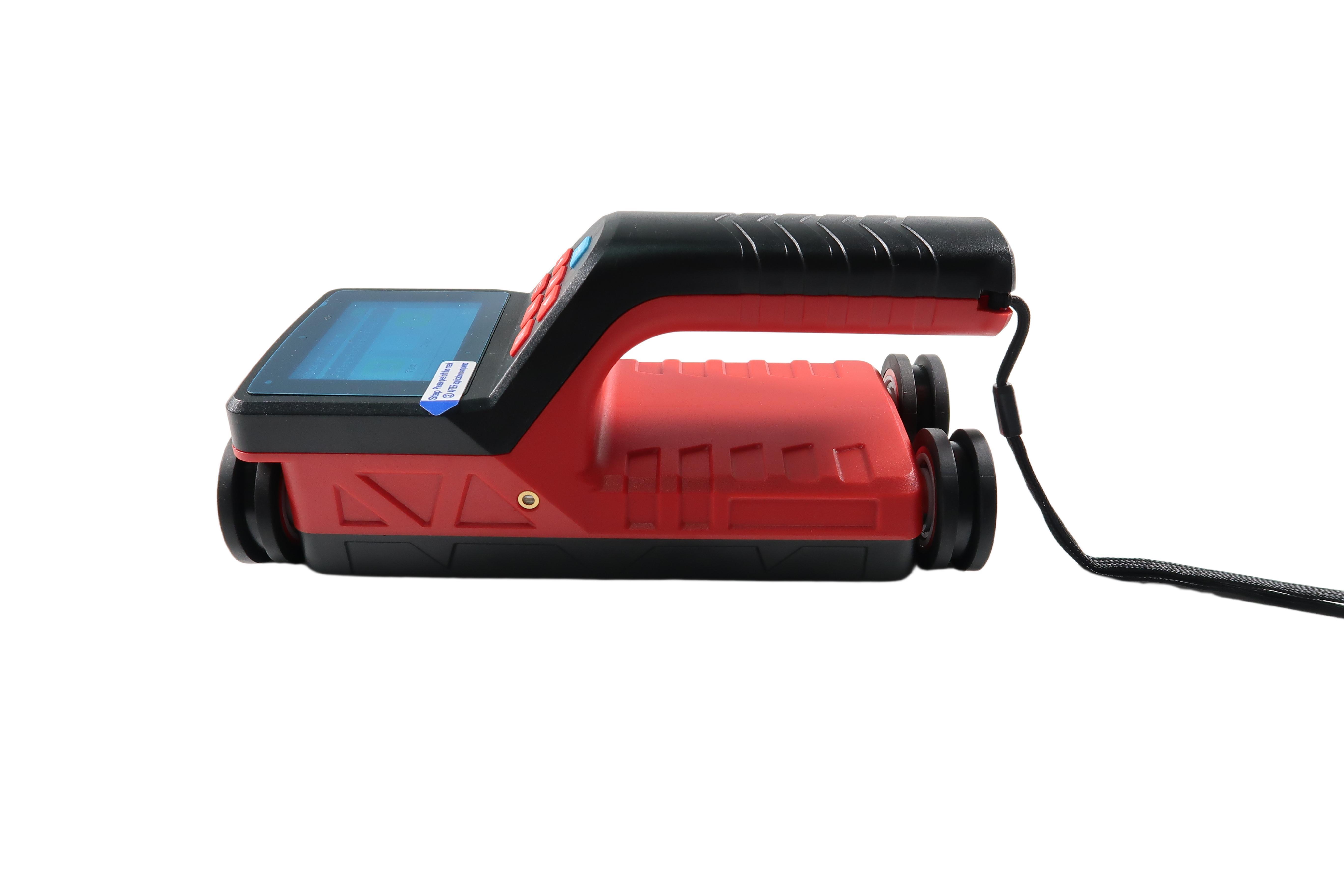

б) Вид слева:

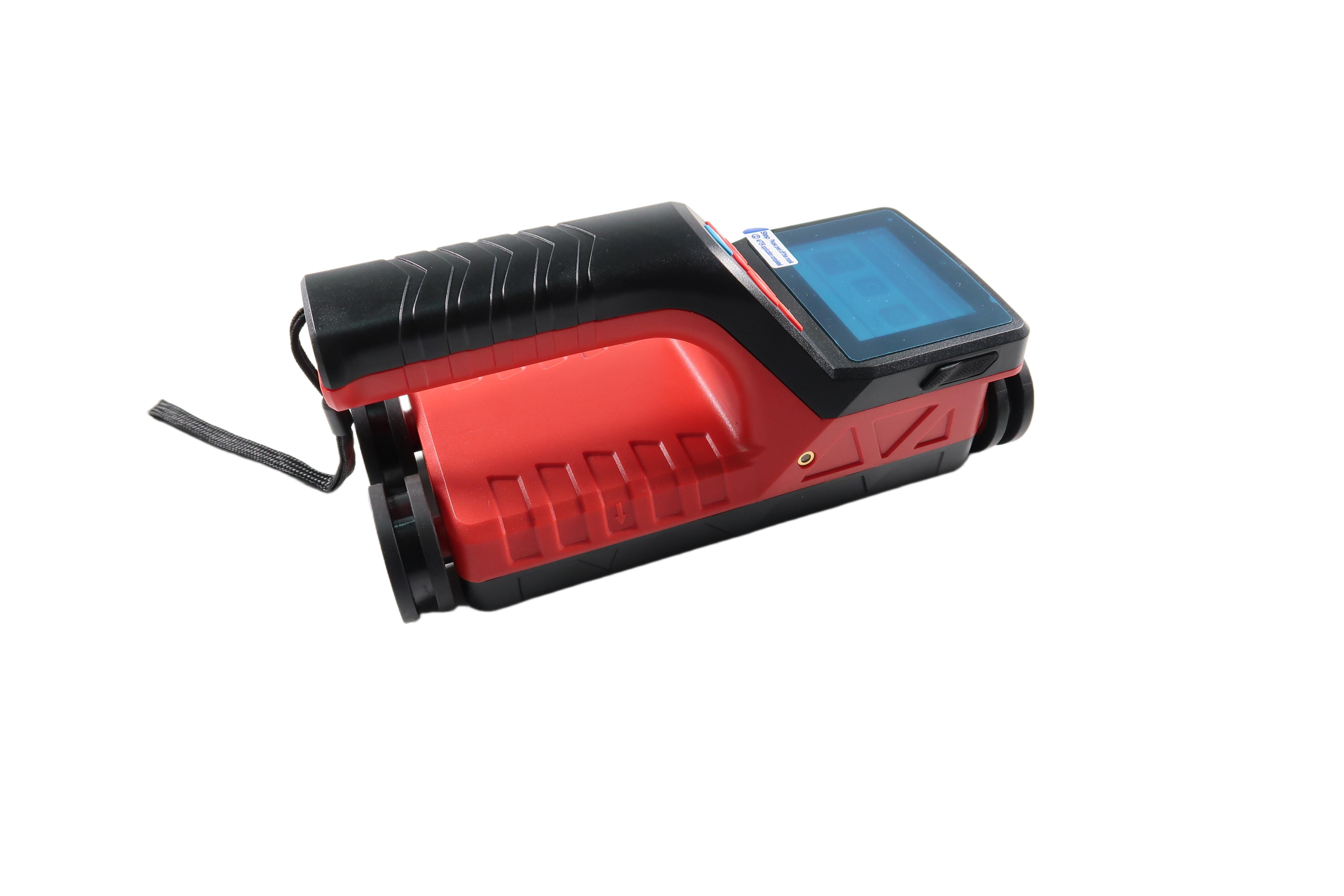

в) Вид справа:

г) Вид снизу
Рисунок 2.1 Схематический вид корпуса

1.1 Введение

Интегрированный детектор арматуры TMRS-710 в основном используется для определения положения внутренней арматуры, толщины защитного слоя, расстояния между стержнями и их диаметра. Он может точно построить карту распределения всей арматуры, предоставляя данные испытаний с высокой точностью и скоростью; интегрированная конструкция корпуса и датчика делает его удобным и быстрым при переноске и эксплуатации на объекте; он характеризуется конструкцией катушки, более высокой скоростью, более высокой точностью, более сильным разрешением.

1.2 Функции

1.2.1 Основные функции

1. Точное измерение толщины защитного слоя арматуры;

2. Определение положения, направления и распределения стальных стержней;

3. Измерение защитного слоя стального стержня и оценка его диаметра;

4. Хранение, просмотр и передача данных обнаружения.

1.2.2 Специальные функции

1. Режим обнаружения интуитивно понятен, точен, с точным отображением положения стального стержня, расстояния, толщины защитного слоя на одном экране;

2. Полностью реализовано измерение толщины. В процессе измерения можно перелистывать страницы вперед и назад, просматривать данные и графики, а также удалять данные испытаний в любое время.

3. Одноручная машина, конструкция управления и метод позиционирования на четырех колесах, оснащенная износостойкими шинами высокой прочности, облегчающая защиту от износа детектора;

4. Программное обеспечение для анализа может создавать двумерный план и трехмерное представление.

5. Режим обнаружения JGJ позволяет проводить 1-6 повторных испытаний одного стального стержня и автоматически рассчитывает среднее значение.

1.2.3 Основные особенности

1. 2,8-дюймовый цветной ЖК-экран высокого разрешения (320 x 240 пикселей), независимо от того, находится ли он в помещении или на улице, в любой ситуации данные обнаружения видны четко;

2. Конструкция с несколькими катушками, более высокая скорость, более высокая точность, более сильное разрешение;

3. Использование режима передачи данных и зарядки через USB позволяет быстро загружать сохраненные данные на компьютер через USB.

4. Встроенная литиевая батарея большой емкости, низкое энергопотребление, при полной зарядке время ожидания составляет около 16 часов;

5. Режим управления данными в хранилище данных, просмотр, удаление и другие функции, может хранить около двухсот тысяч данных точек измерения арматуры;

6. Проблема утечки арматуры решается за счет сверхплотного разрешения тензора;

7. Выберите конфигурацию Стандартный тестовый блок, который может быть сконфигурирован со специальным и уникальным дизайном;

8. Интегрированная конструкция корпуса и катушки датчика, компактный размер, легкий вес, удобство переноски;

9. Оценка промежуточного положения соседних стальных стержней в реальном времени, световой индикатор, позволяет избежать обхода стальных стержней, облегчает сверление и кернение;

10. Сумка для инструмента ударопрочная, имеет защитную подкладку внутри и оснащена водонепроницаемым чехлом для удобной переноски;

11. Оснащен программным обеспечением для обнаружения средних и крупных стальных стержней, удобным для профессионального анализа данных, обработки данных и генерации полного отчета на ПК.

1.3 Технический паспорт

1.4 Интерфейс измерения

Интегрированный детектор арматуры Режим измерения показан на рисунках 1 и 2

(1) Модель толщины

(2) Интерфейс измерения JGJ

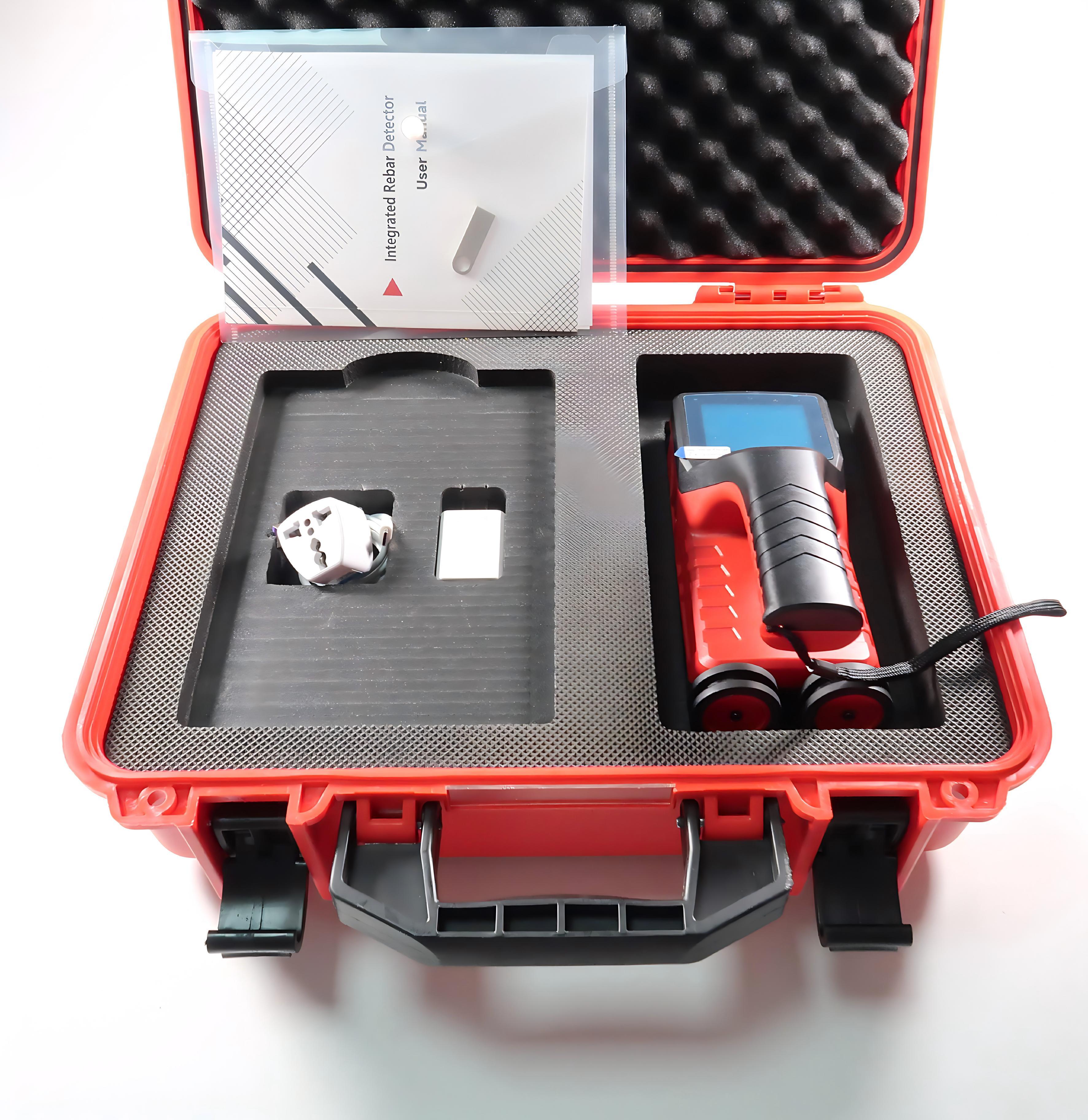

1.5 Стандартная комплектация
