Интегрированный портативный Borderless детектор арматуры в конкретном TMRS-710

TMRS-710 интегрировало блок развертки арматуры

Возникновение TMRS-710 интегрировало детектор арматуры:

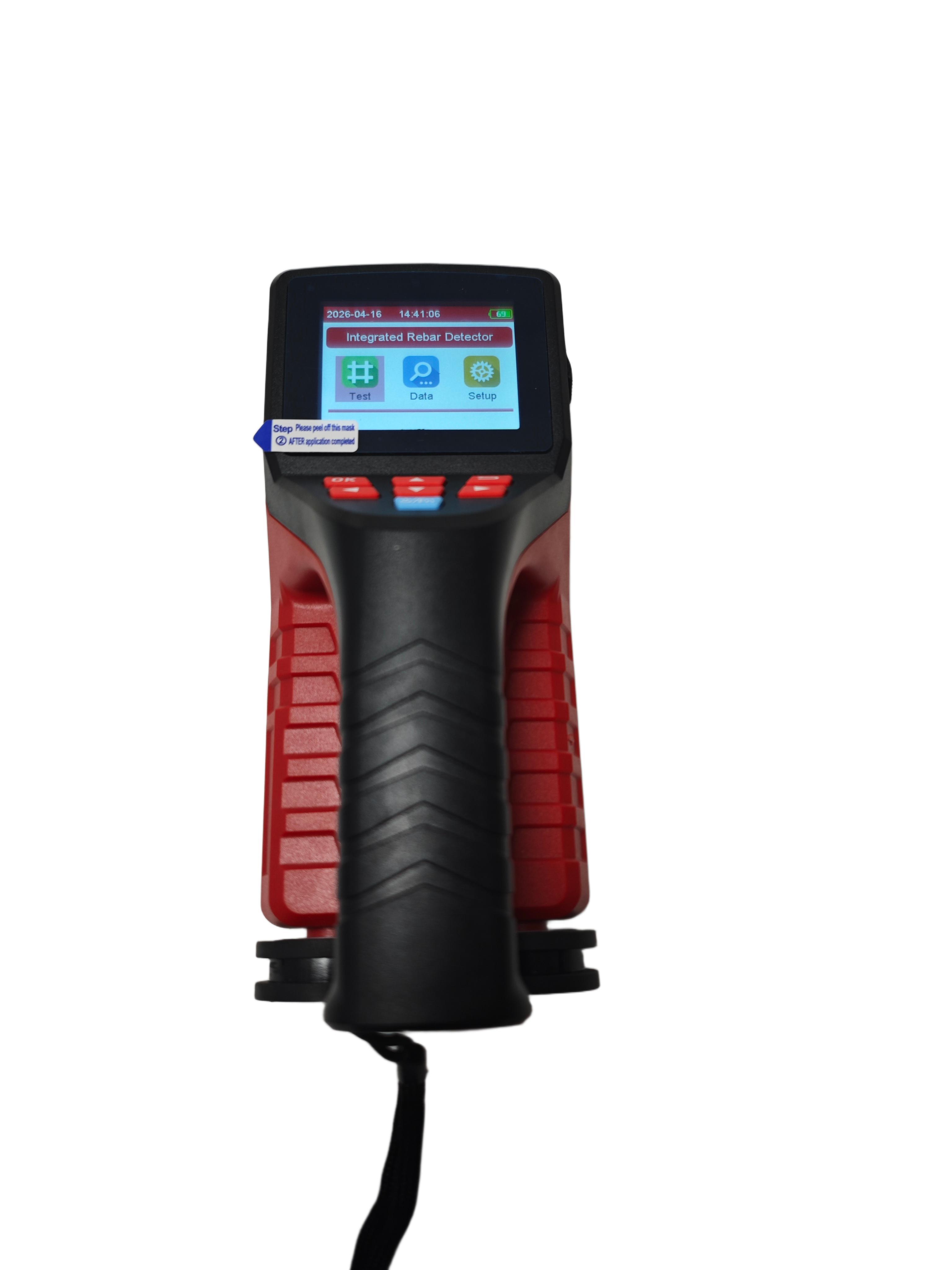

) взгляд сверху:

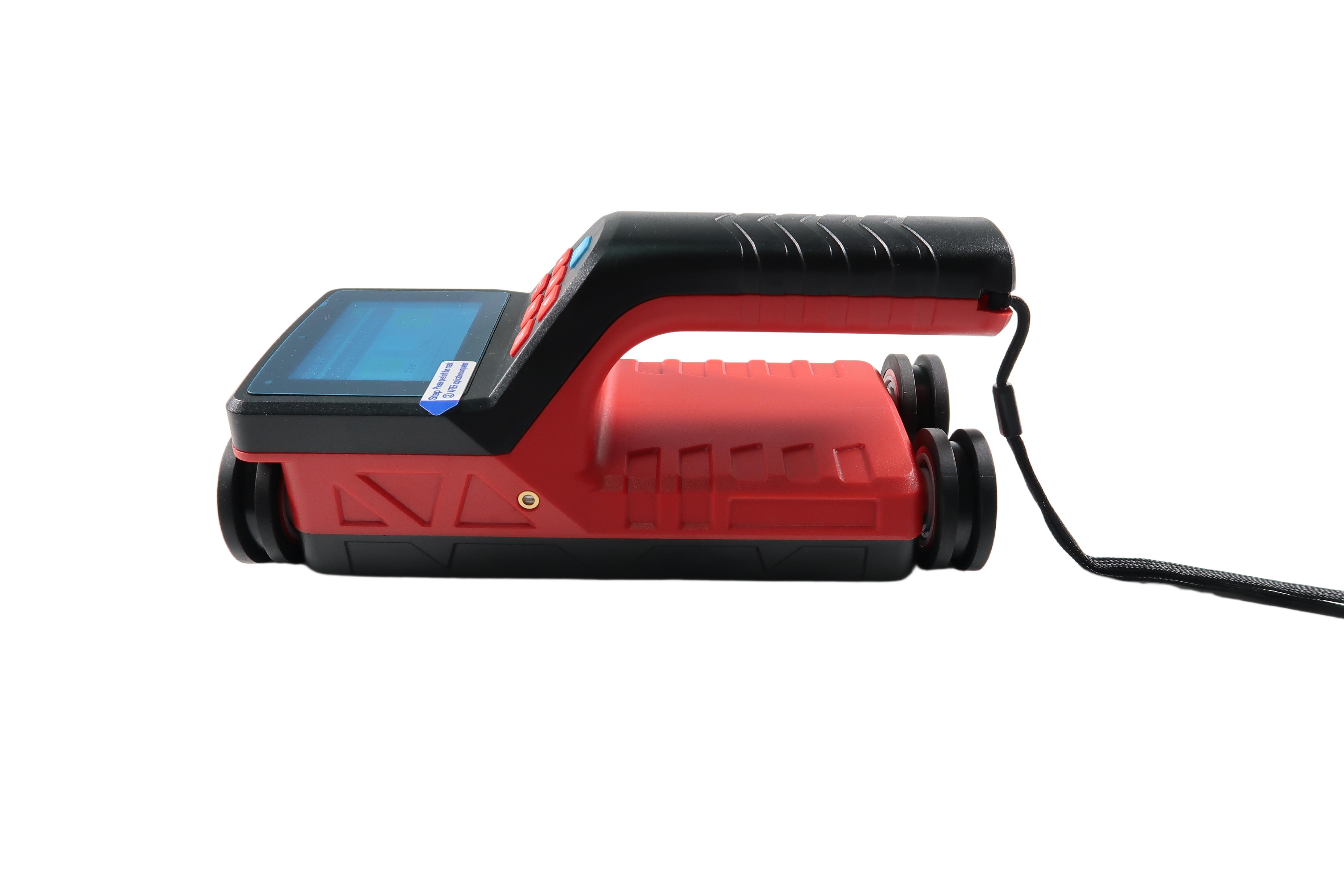

взгляд b) левый:

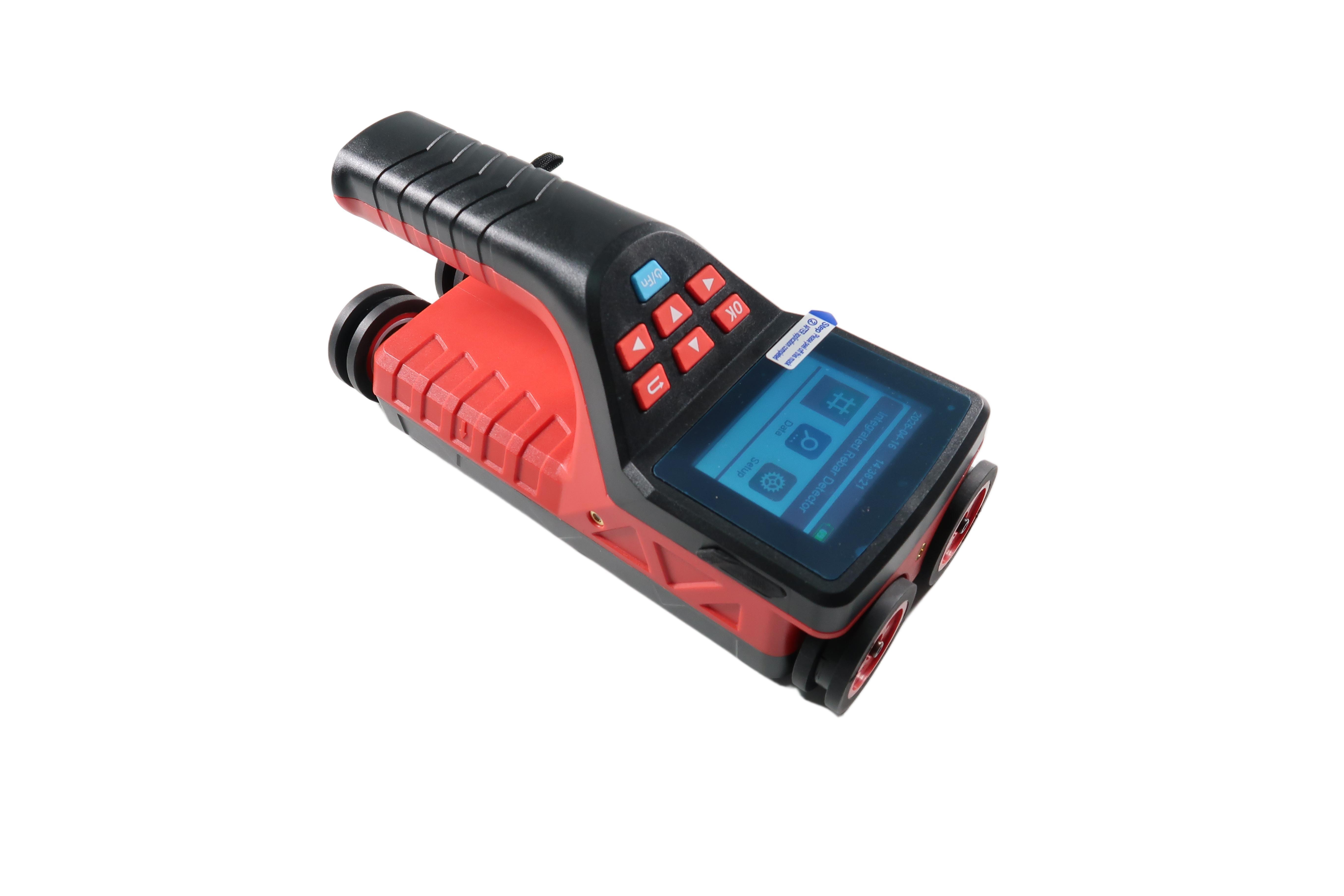

взгляд c) правый:

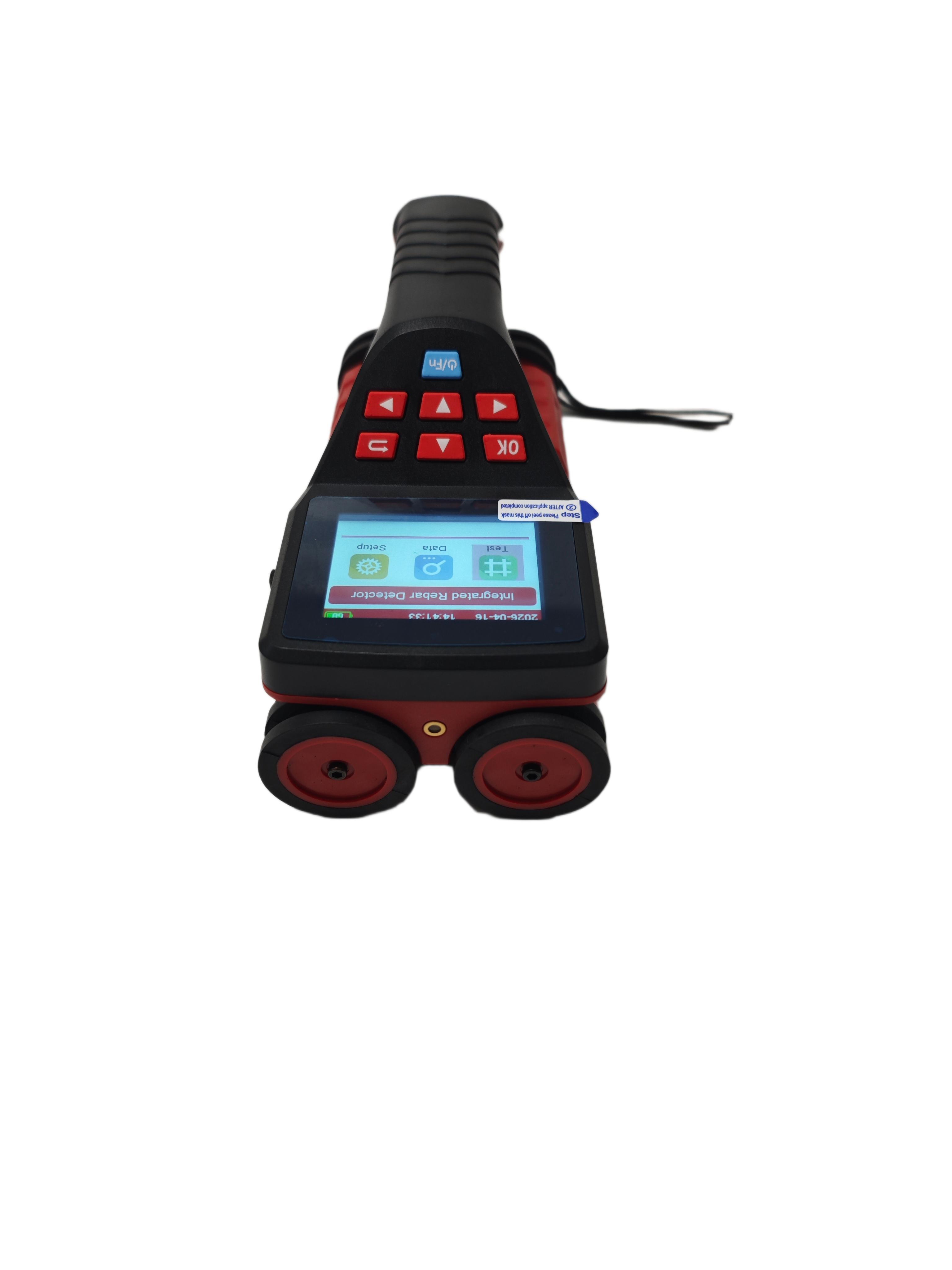

взгляд d) нижний
Диаграмма 2,1 схематическая диаграмма возникновения хозяина

1,1 введение

TMRS-710 интегрировало детектор арматуры главным образом использовано для обнаруживать внутреннее положение подкрепления, защитную толщину слоя, дистанционирование подкрепления и диаметр арматуры. Оно может точно нарисовать карту распределения всей арматуры, для того чтобы обеспечить проверки данных с высокой точностью и быстрым ходом; integratedstructure хозяина и катушки датчика, делая его удобно и быстро нося и полевая операция; Оно охарактеризован в дизайне структуры катушки, более быстрой скорости, более высокой точности, более сильном разрешении.

1,2 функции

1.2.1 основные функции

1. Точно измерение толщина защитного слоя арматуры;

2. Обнаружьте местонахождение положение, тенденцию и распределение стальных прутов;

3. Измерьте защитный слой стального прута и оцените диаметр стального прута;

4. Хранение, взгляд и передача данных по обнаружения.

1.2.2 особенные функции

1. Режим обнаружения интуитивный, точный, точный дисплей положения стального прута, дистанционирования, защитной толщины слоя в таком же экране;

измерение толщины 2.The совершенно осуществлено. Во время процесса измерения, страницы можно повернуть взад и вперед, данные и графики можно осмотреть, и проверки данных можно уничтожить в любое время.

3.Single вручая машину, дизайн деятельности и каретный располагая метод, оборудованные с высокопрочными износоустойчивыми автошинами, легкие для защиты носки и разрыва детектора;

4. Программное обеспечение анализа может произвести двухмерный взгляд плана и трехмерный взгляд 3D.

5. Режим обнаружения JGJ осуществляет 1-6 повторенных тестов одиночного стального прута, и автоматически высчитывает среднюю величину.

1.2.3 основные особенности

1. пикселы экрана LCD цвета разрешения 2,8 дюймов высотой с (320 x 240), ли в крытом или на открытом воздухе, любая ситуация может быть ясно видимыми данными по обнаружения;

2. дизайн структуры Мульти-катушки, более быстро, более высокая точность, более сильное разрешение;

3. Используя передачу данных режима USB и поручать, вы можете быстро загружать хранящиеся данные к компьютеру через USB.

4. С встроенной высокоемкой батареей лития, расход энергии низок, в случае батареи полностью резервное время около 16 часов;

5. Режим в хранении данных, взгляд управления данными, удаление и другие функции, может хранить около 200 тысяч данные по измеряя пункта арматуры;

6. Проблема усиливать утечку стального прута разрешена путем использование силы супер плотного сухожилия разрешая;

7. Блок теста отборной конфигурации стандартный который можно установить с особенным и уникальным дизайном;

8. Используя дизайн катушки хозяина и датчика интегрированный, компактный размер, легковес, легкий для того чтобы снести;

9. Суждение реального времени положения смежного стального прута промежуточное, подсказка указания светлая, может избежать вокруг стального прута, легкий сверля вырезать сердцевина из;

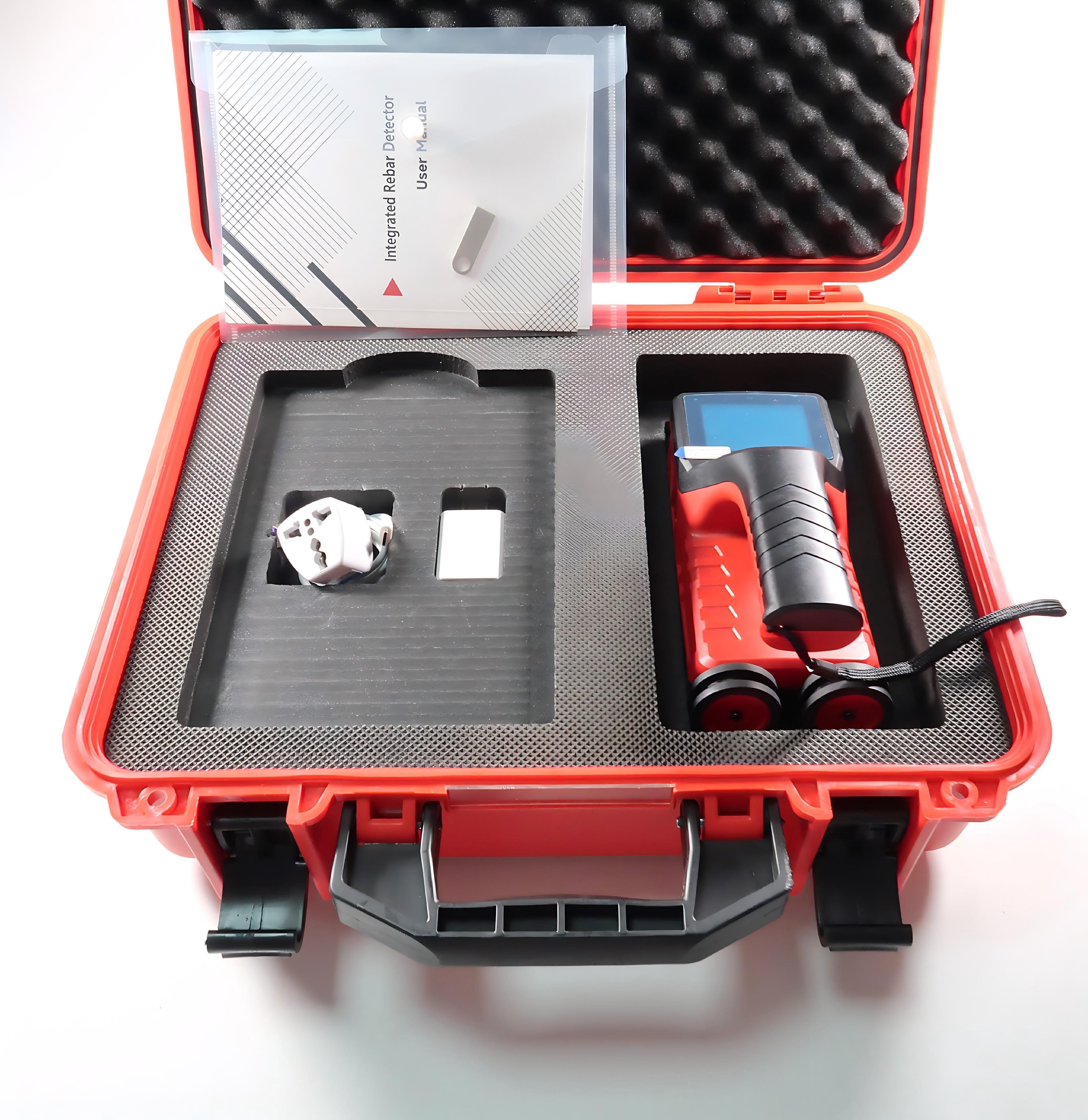

10. Сумка аппаратуры противоударна, имеет защитную выравниваясь внутренность, и оборудована с водоустойчивой крышкой для легкий носить; ;

11. Оборудованный со средним и большим программным обеспечением обнаружения стального прута, удобно для профессионального анализа данных, преобразования данных и генерации полного отчета в ПК.

1,3 технический лист

1,4 интерфейс измерения

Интегрированный детектор арматуры режим измерения показан в диаграмме 1 и 2

(1) модель толщины

интерфейс (2) JGJ измеряя

1,5 стандартная конфигурация
