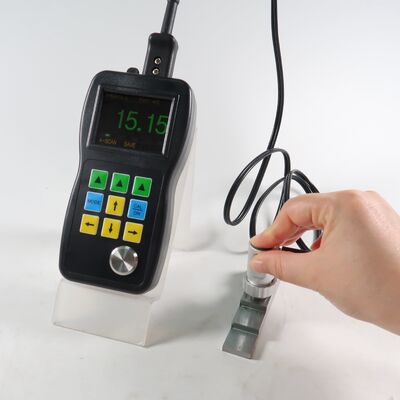

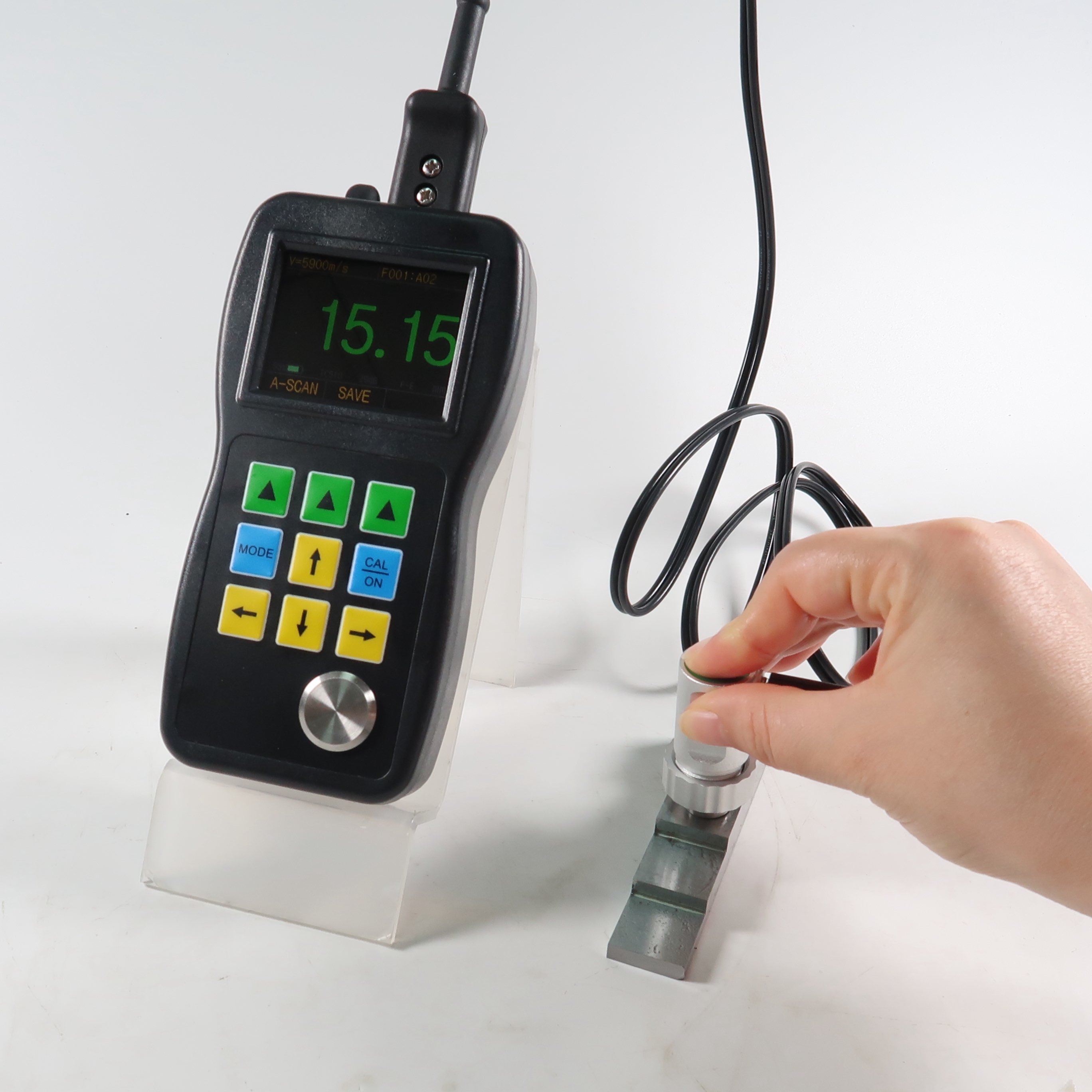

Ультразвуковой толщиномер серии TM282 с A&B сканированием / измерением сквозь покрытие / программным обеспечением
Профессиональное решение для ультразвукового измерения толщины
Цветной ультразвуковой толщиномер TM282 с A/B сканированием разработан для решения сложных задач измерения толщины в промышленных условиях.
Ключевые особенности
Цветной A-скан в реальном времени
Прямая визуализация ультразвуковой формы сигнала (A-скан) в цвете на экране. Важно для проверки точности результатов тестирования и устранения проблем с измерениями. Регулируемые параметры GAIN, BLACKING и GATE для оптимальных показаний.

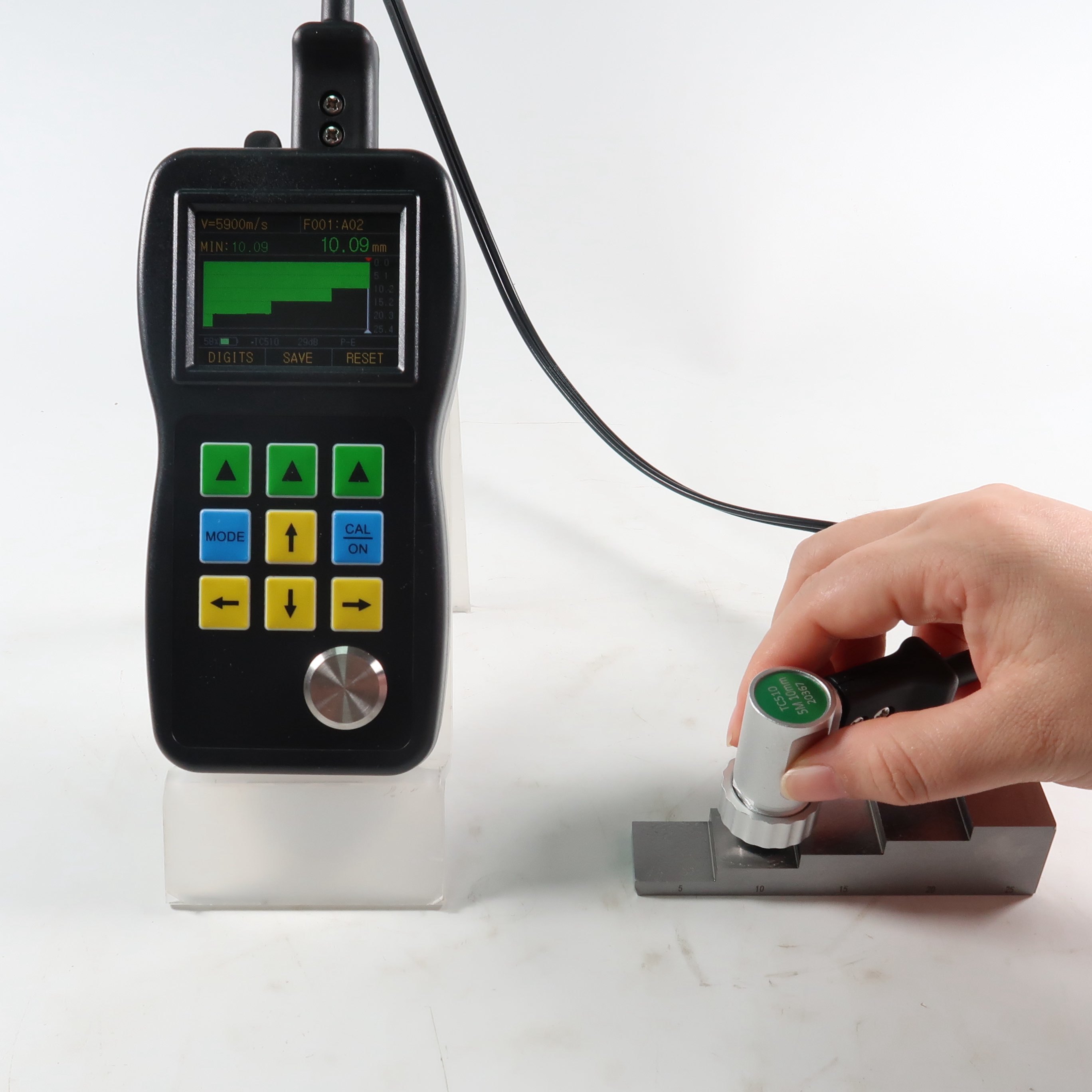

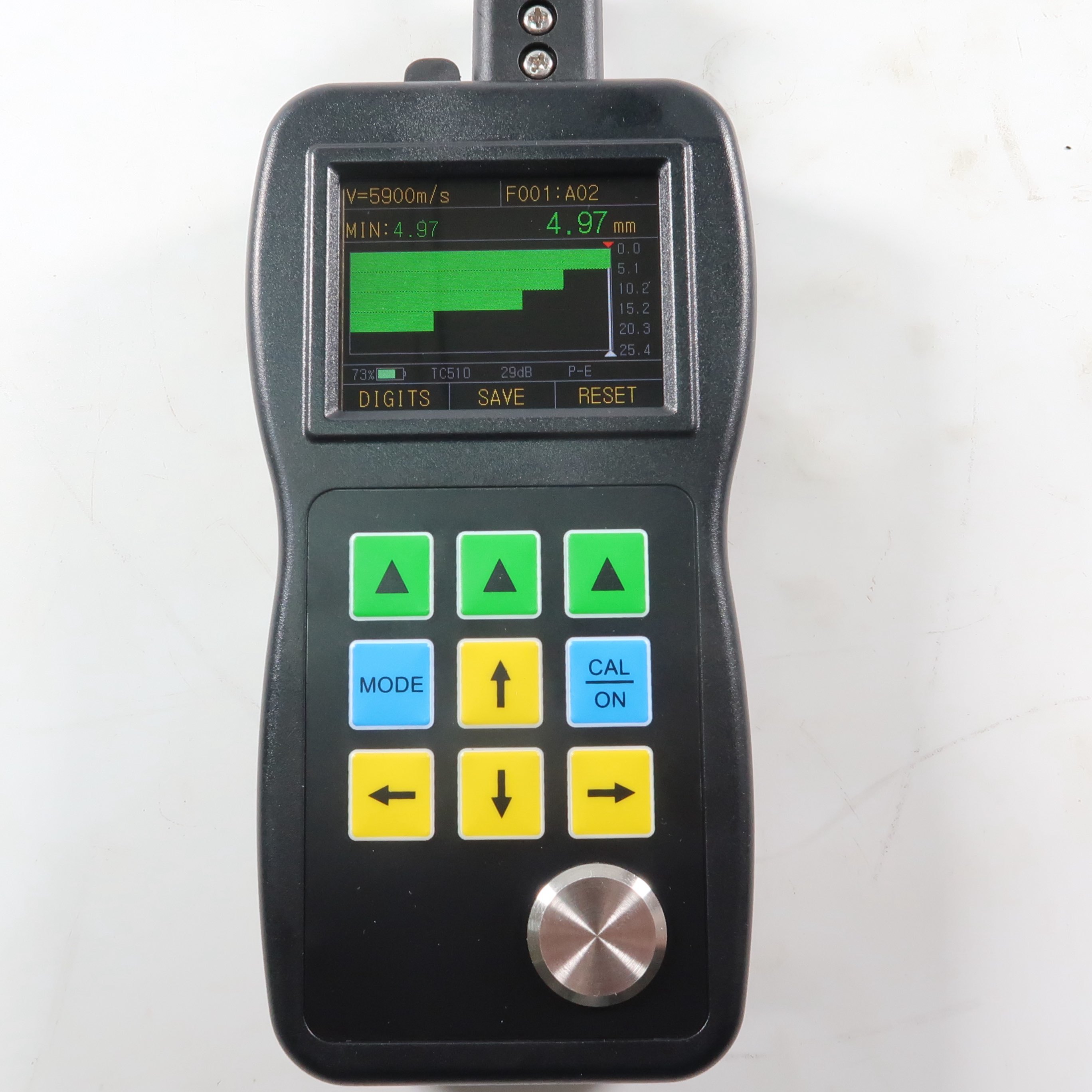

Цветной B-скан в реальном времени
Функция B-сканирования на основе времени отображает поперечное сечение заготовки. Автоматически фиксирует минимальные значения с красными треугольными индикаторами. Возможность измерения толщины от точки до точки на изображении B-скана.
Функция измерения сквозь покрытие
Устраняет необходимость удаления покрытия. Достигается путем измерения двух непрерывных нижних поверхностей подложки со значительными преимуществами:
- Калибровка нуля не требуется
- Высокая стабильность - не зависит от давления на преобразователь, толщины слоя связующего или пыли на поверхности
- Предотвращение дрейфа нуля
Функция энергосбережения
Специальная кнопка энергосбережения продлевает срок службы батареи, экономя энергию при длительном неиспользовании.
Расширенные функции
- Разница/Коэффициент снижения: Отображает отклонение от нормальных значений и рассчитывает процент снижения толщины
- Отображение информации: LOS, мин, макс, большое значение, скорость, ноль, калибровка, единицы измерения, заморозка, заряд батареи, уровни усиления, символы эха
- Захват макс./мин.: Одновременное отображение текущих, минимальных и максимальных значений толщины
- Режим сигнализации: Динамическое изменение цвета показаний толщины при срабатывании сигнализации
- Частота обновления: Выбираемая 4 Гц, 8 Гц и 16 Гц для различных потребностей применения
- Многоязычная поддержка: Китайский, Английский, Испанский, Немецкий
- Эхо-эхо: Измеряет только толщину металла, игнорируя краску и покрытия
- Регистратор данных: 99 999 точек данных толщины с идентификатором в линейных или сеточных файлах (емкость 400 файлов)
- Вывод: Разъем USB 2.0 Full Speed с программным обеспечением для отчетов DataView
- Дисплей: 2,4-дюймовый цветной OLED, 320 × 240 пикселей, контрастность 10 000:1
- Размеры: 156 мм (Д) × 76 мм (Ш) × 38 мм (В)
- Вес: 285 г
- Рабочая температура: от -10°C до 50°C
Стандартный преобразователь TC510
Высокопроизводительный чип пьезоэлектрической керамики со встроенным корпусом из литого металла. Особенности практичного раздельного дизайна преобразователя и кабеля для максимальной долговечности и производительности.
Сравнение серий TM282
| Функция |
TM282 |
TM282D |
TM282DL |
| Цветной дисплей |
✓ |
✓ |
✓ |
| A-скан в реальном времени |
✓ |
✓ |
✓ |
| B-скан на основе времени |
✓ |
✓ |
✓ |
| Управление усилением и гейтом |
✓ |
✓ |
✓ |
| Бланкинг |
✓ |
✓ |
✓ |
| Измерение сквозь краску и покрытия |
× |
✓ |
✓ |
| Регистратор данных |
× |
× |
✓ |
| Программное обеспечение DataView |
× |
× |
✓ |
Технические характеристики TM282DL
| Тип дисплея |
2,4-дюймовый цветной OLED, 320×240 пикселей, контрастность дисплея 10 000:1 |
| Принцип работы |
Импульсно-эхо с двухэлементными преобразователями |
| Диапазон измерения |
0,50 мм до 508 мм (0,02" до 20,00"), в зависимости от материала, преобразователя и состояния поверхности; Режим Э-Э: 3-50 мм при определенных условиях |
| Разрешение измерения |
Выбираемое 0,01 мм, 0,1 мм (выбираемое 0,001", 0,01") |
| Единицы измерения |
Дюймы или миллиметры |
| Режим выпрямления |
RF+, RF-, HALF+, HALF-, FULL |
| Режим отображения |
Нормальный, захват мин/макс, DIFF/RR%, A-скан, B-скан |
| Коррекция V-пути |
Автоматическая |
| Частота обновления |
Выбираемая 4 Гц, 8 Гц, 16 Гц |
| Диапазон скорости материала |
500 - 9999 м/с (0,0197 - 0,3939 дюйм/мкс) |
| Языки |
Английский, Французский, Немецкий, Испанский, Китайский |
| Настройки сигнализации |
Минимальная и максимальная сигнализация. Диапазон от 0,25 мм до 508 мм (от 0,010" до 20,00"). Динамическое изменение цвета формы сигнала при срабатывании сигнализации |
| Требования к питанию |
2 батарейки типа АА |
| Время работы |
Приблизительно 40 часов |
| Автоматическое отключение прибора |
Выбираемое ВСЕГДА ВКЛЮЧЕНО или АВТОМАТИЧЕСКОЕ ОТКЛЮЧЕНИЕ через 5, 10, 20 минут бездействия |
| Рабочая температура |
-10°C до +50°C (+10°F до +12°F) |
| Размер |
158 мм × 76 мм × 37 мм (В × Ш × Г) |
| Вес |
285 г, включая батарейки |

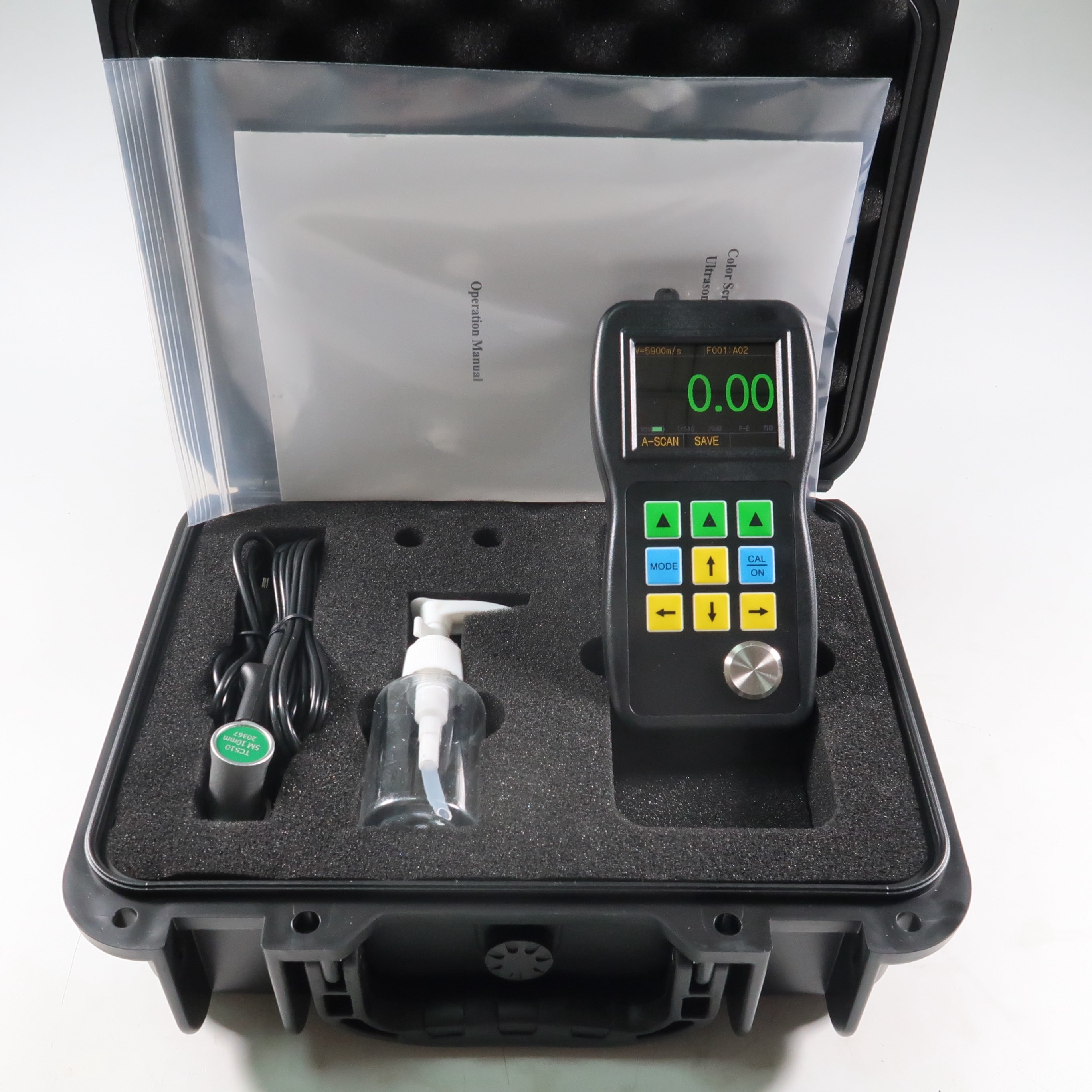

Стандартная комплектация - TM282DL
| Компонент |
Количество |
| Основной блок |
1 |
| Преобразователь |
1 |
| Батарея |
1 |
| Связующее |
1 |
| Переносной кейс |
1 |
| Руководство по эксплуатации |
1 |
| USB-кабель |
1 |
| Программное обеспечение |
1 |
