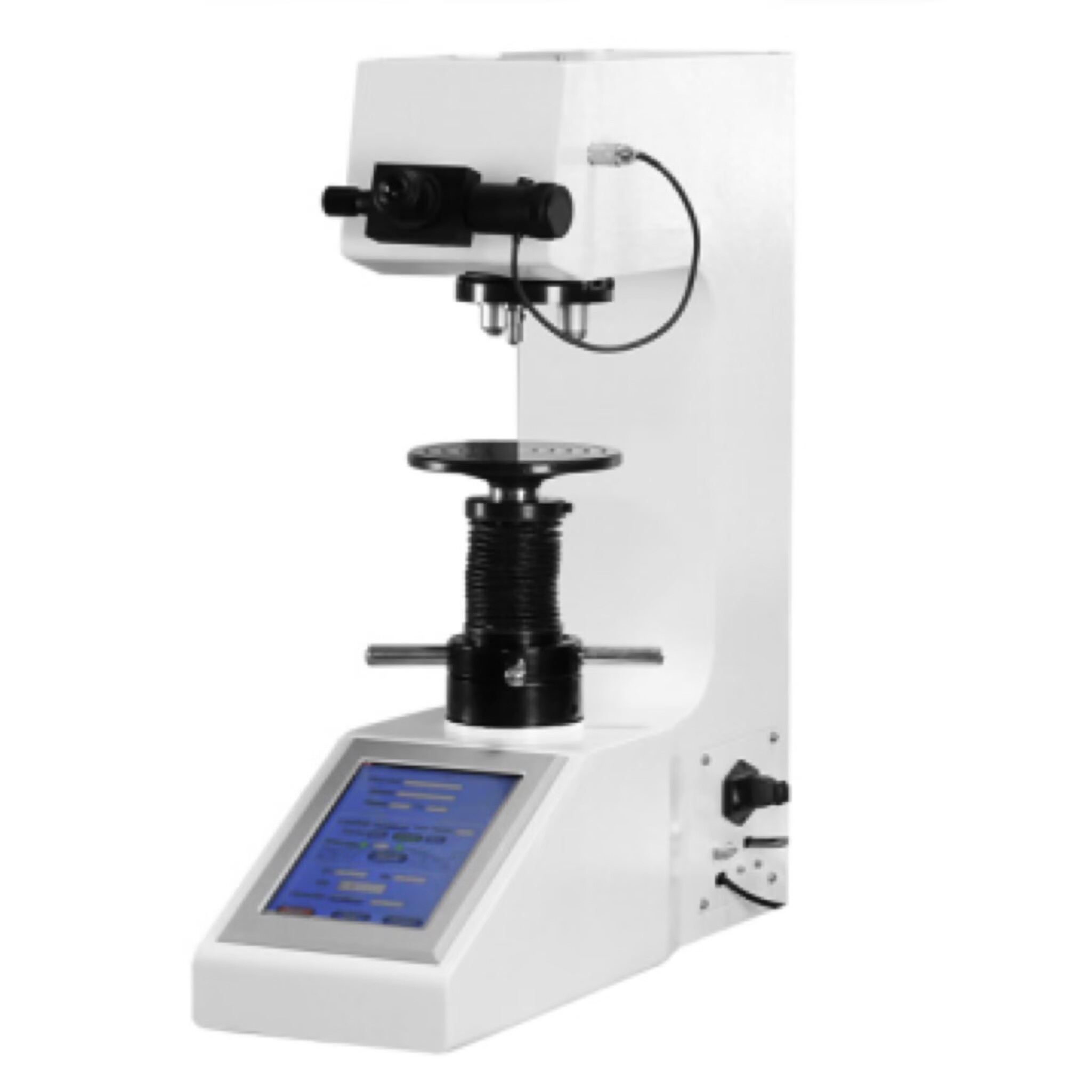

Усовершенствованный автоматический цифровой викерский тестер твердости башни TMHV-5MDX/TMHV-10MDX/TMHV-30MDX/TMHV-50MDX
I. PRОтвод Описаниеион
TMHV-MDX автоматическая башня цифровой сенсорный экран Vickers твердость тестер является моделью:
1. Многочисленные настройки испытательной силы, значения силы на выбор
2Автоматическая башня
3. Значения твердости отображаются автоматически
4. 8-дюймовый сенсорный интерфейс для простой работы
II. ВтороеОсновные особенности
1. Многочисленные испытательные силы, отвечающие всем испытательным силам в пределах диапазона, указанного в стандарте.
2. 8-дюймовый сенсорный интерфейс для простой работы пользователя.
3Ротационная башня оснащена двумя различными объективами увеличения, 10X и 20X (5X и 40X являются необязательными), что позволяет сканировать обширный профиль образца при низком увеличении по мере необходимости.
4. Можно измерить как 10X, так и 20X (5X, 40X) различные объекты увеличения, 40X (необязательно).
5Во время испытания индентор и объект автоматически переключаются друг на друга, и точка испытания автоматически позиционируется точно.
6Калибровка может быть выполнена по стандартным блокам твердости или шкалам длины, а коррекция твердости производится автоматически в соответствии с высокими, средними и низкими значениями твердости.повышение точности показателей твердости.
7Различные значения твердости могут быть преобразованы друг в друга.
8Все параметры и результаты испытаний сохраняются в формате Excel на USB-накопителе, что облегчает обработку данных и выпуск отчетов об осмотре.
9Параметры настройки тестирования защищены паролем.
10. Источник света использует светодиодные лампы, которые имеют длительный срок службы и не требуют замены лампы.
11. Встроенная камера для более четких изображений (необязательно).
12Доступно на нескольких языках, включая китайский и английский.
13Оснащенный интерфейсом RS-232, он может быть подключен к компьютеру (необязательно).
III. Технический параметрс
| Модель |
TMHV-5MDX |
TMHV-10MDX |
TMHV-30MDX |
TMHV-50MDX |
| Сила испытания |
0.3Kgf (2.94N), 0.5Kgf (4.90N),
1.0 Kgf ((9.8N), 2.0Kgf ((19.6N), 2.5Kgf ((24.5N), 3.0Kgf ((29.4N), 5.0Kgf ((49.0N) (0,2Kgf является необязательным) |
0.3Kgf (2.94N), 0.5Kgf (4.90N),
1.0 Kgf ((9.8N), 2.0Kgf ((19.6N), 2.5Kgf ((24.5N), 3.0Kgf ((29.4N), 5.0Kgf ((49.0N), 10.0Kgf ((98.0N) |
0.5Kgf (4.90N),
1.0 Kgf (9.8N), 2.0Kgf ((19.6N), 2.5Kgf ((24.5N), 3.0Kgf ((29.4N), 5.0Kgf ((49.0N), 10.0Kgf ((98.0N), 15.0Kgf ((147N), 20.0Kgf ((196N), 30.0Kgf ((294N)
0.3Kgf (необязательно)
|
1.0 Kgf ((9.8N),
2.0Kgf(19.6N),
2.5Kgf ((24,5N),
3.0Kgf(29.4N),
5.0Kgf ((49.0N),
10.0Kgf ((98.0N), 15.0Kgf ((147N),
20.0Kgf ((196N),
30.0 Kgf ((294N), 40.0Kgf ((392N),
50.0Kgf ((490N)
(0,5 кгф необязательно) |
| Применение стандартов |
ГБТ 4340.1, GBT4340.2, ASTM_E92 |
| Преобразование величины твердости |
Согласно стандартам GB1172-99 и ASTM |
| Точность соответствует |
JJG260-91, JIS B 7725, JIS B 7734, GB/ T3430.2-99
ASTM E-384, ISO 6507-2, ISO 4546 |
| Способ погрузки |
Автоматическая загрузка/держание/разгрузка |
| Поверните механизм башни |
Автоматическое, ручное.
Цель - ввод - цель автоматического переключателя вращения.
Автоматическая башня обеспечивает быструю и простую последовательность операций без необходимости ручного вращения башни для автоматического переключения головки объектива.
Центр объективного объектива совпадает с центром индентера с высокой точностью с погрешностью менее 1 микрона,обеспечение точной позиции давления образца и регулируемого центрального положения объективного объектива. |
| Минимальная испытательная единица |
0.01 м м |
| Вывод данных |
ЖК-дисплей читает и сохраняет непосредственно на USB-накопитель в формате EXCEL |
| Преобразовать линейку |
HRA, HRB, HRC, HRD, HRF, HV, HK, HBW, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T |
| Диапазон испытаний твердости |
8 ~ 2900HV |
| Испытать метод наложения силы |
Автоматический (погрузка, удержание, разгрузка) |
| Измерительный окуляр |
Электронный 10x (15x необязательно) |
| Объективная линза |
×10x,×20x (5X, 40X необязательно) |
| Общее увеличение |
100X, 200X (50X, 400X необязательно) |
| Время сдерживания силы испытания |
1 ~ 99 |
| Максимально допустимая высота образца |
180 мм |
| Расстояние от центра индентера до внешней стены |
160 мм |
| Размер |
580*190*700 мм |
| Вес |
Около 55 кг. |
| Электрическое питание |
AC220V+5%, 50-60 Гц |
IV.Интерфейс работы
Главный интерфейс может измерять11виды веса Викерса (50MDX).
Коррекция значения твердости Коррекция силы испытания
В.Стандартное устройство
