TR220 - это портативный измеритель шероховатости поверхности с мехатронным дизайном, встроенным высокопроизводительным ARM-процессором и совместимостью со многими национальными стандартами, такими как ISO, DIN, ANSI, JIS и др. Он отличается высокой точностью измерений, широким диапазоном измерений, простотой эксплуатации, портативностью и стабильной работой. Также имеет большую емкость хранения данных, низкое энергопотребление, автоматический спящий режим и т.д. Прибор представляет собой интегрированный прибор с датчиком, встроенной полимерной литиевой батареей большой емкости, длительным временем работы для измерений, способный выполнять измерения, отображение, хранение данных, Bluetooth-печать и другие функции. Прибор доступен с дополнительными аксессуарами, такими как датчик для изогнутых поверхностей, датчик для малых отверстий, датчик для глубоких канавок и измерительная платформа. Он широко используется для контроля шероховатости поверхности во многих областях, таких как автомобилестроение, механическая обработка, оборудование для обработки металлов, полиграфия и упаковка, литье форм и т.д.
Особенности продукта
l Широкий диапазон, многопараметрический, 14 параметров шероховатости могут быть измерены: Ra, Rz=Ry(JIS), Rq, Rt=Rmax, Rp, Rv, R3z, R3y, RzJIS, Rs, Rsk, Rku, Rsm, Rmr;
l Мехатронный дизайн, малый размер, легкий вес, удобство переноски и эксплуатации;
l Использование стилуса с полукруглой направляющей расширяет диапазон измерений;
l Метод фильтрации Gauss.D.P.RC.PC_RC;
l Совместимость со стандартами ISO, DIN, ANSI, JIS;
l Дисплей информативный, интуитивно понятный, может отображать все параметры и графики;
l Дисплей LCD использует популярный 2.0-дюймовый IPS-дисплей с высокой яркостью и без мертвых зон, подходящий для различных ситуаций;
l Использование перезаряжаемой литий-ионной батареи емкостью 1000 мАч обеспечивает длительную работу без эффекта памяти;
l Большая емкость хранения данных, может хранить 500 наборов необработанных данных и волновых форм;
l Функция автоматического отключения и низкое энергопотребление аппаратного и программного обеспечения позволяют прибору работать в течение длительного времени, что подходит для всех видов использования на месте;
l Возможность подключения к выделенному Bluetooth-принтеру для печати отчетов об измерениях в реальном времени;
l Датчик имеет защитное устройство, которое эффективно защищает стилус датчика и обеспечивает точность измерений;
l Использование низкопотребляющего ARM-микропроцессора для расчета и обработки данных, применение высокоточных операционных усилителей и АЦП значительно повышает точность измерений и скорость вычислений;
l Поддержка отображения волновых форм и кривой скорости;
l Варианты языка: китайский/английский.
Основные параметры
| Принцип обнаружения |
индуктивный |
Максимальный ход привода |
≤ 17,5 мм |
| Диапазон измерений |
320 мкм |
Диапазон измерений |
Ra, Rq: 0,005 мкм ~ 32 мкм;
Rz, Ry, Rt, Rp, Rm: 0,02 мкм ~ 320 мкм;
Rsm, Rs: 1 мм;
Rmr: 0 ~ 100%;
|
| Радиус острия иглы |
5 мкм |
Точность |
0,001 мкм |
| Материал острия иглы |
алмаз |
Ошибка значения |
≤ ±8% |
| Измеряемое усилие |
≤ 4 мН |
Изменчивость значения |
≤ 5% |
| Угол стилуса иглы |
90° |
Источник питания |
Встроенная литий-ионная перезаряжаемая батарея / внешний адаптер питания
Продольный радиус лидера
|
| 45 мм |
Вывод данных |
Bluetooth/USB |
Измерение параметров |
| Ra. Rq. Rz. Rt. Rp. Rv. RS. RSm. Rsk. Rku. RPc. Ry. Rmax. R3z |
Длина выборки |
| 0,25 мм, 0,80 мм, 2,50 мм |
Длина оценки |
| 1L~5L опционально (L - длина выборки) |
Общий размер |
| 156 мм × 55 мм × 46,5 мм |
Вес прибора |
| ≤ 398 г |
Рабочая среда |
| Температура: -20℃ ~ 40℃; Относительная влажность: < 90%, без вибрации, без агрессивных сред поблизости |
Дополнительные аксессуарыДатчики для изогнутых поверхностей, датчики для малых отверстий, датчики для канавок, датчики для глубоких канавок, удлинительные стержни, Bluetooth-принтеры, измерительные платформы |

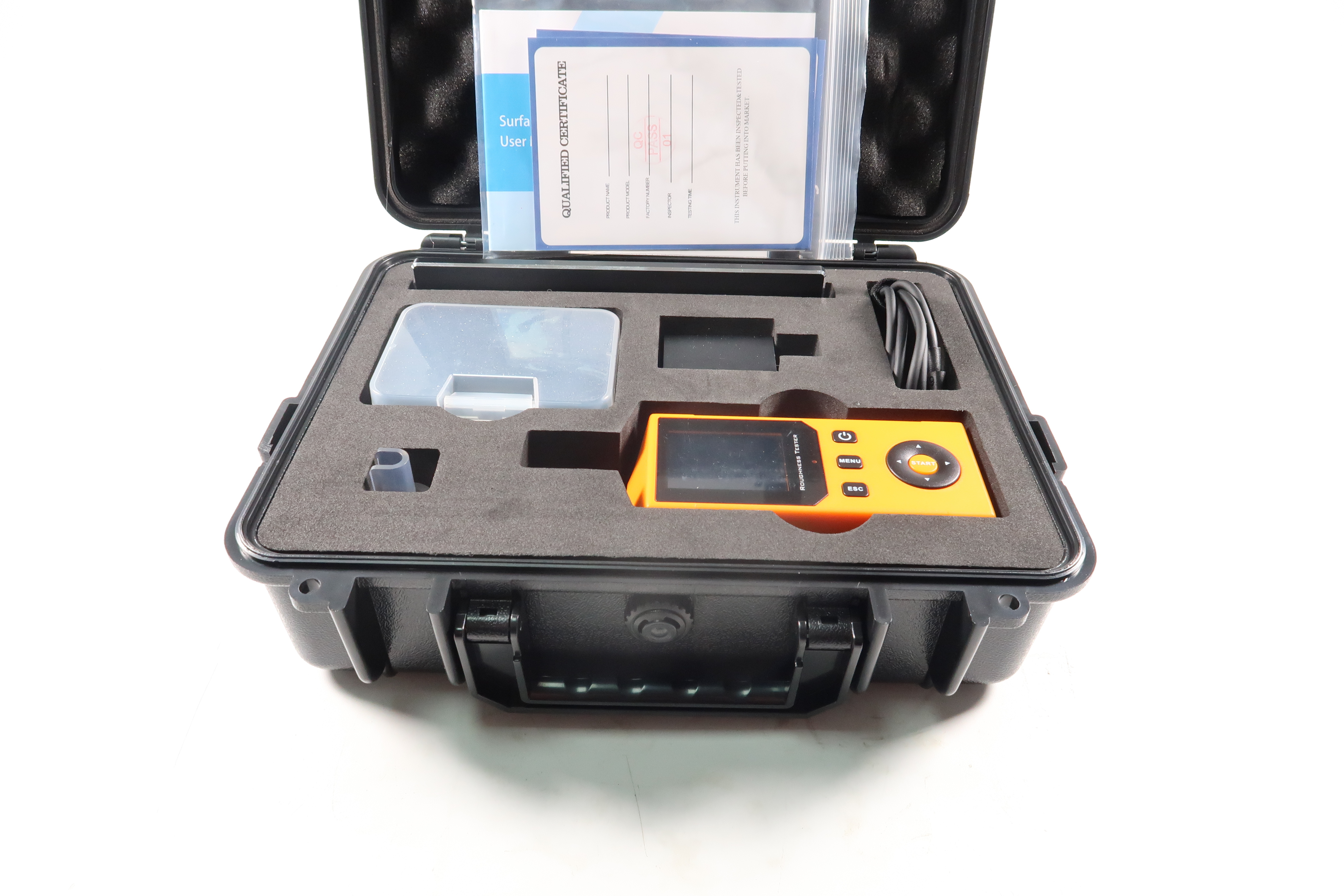

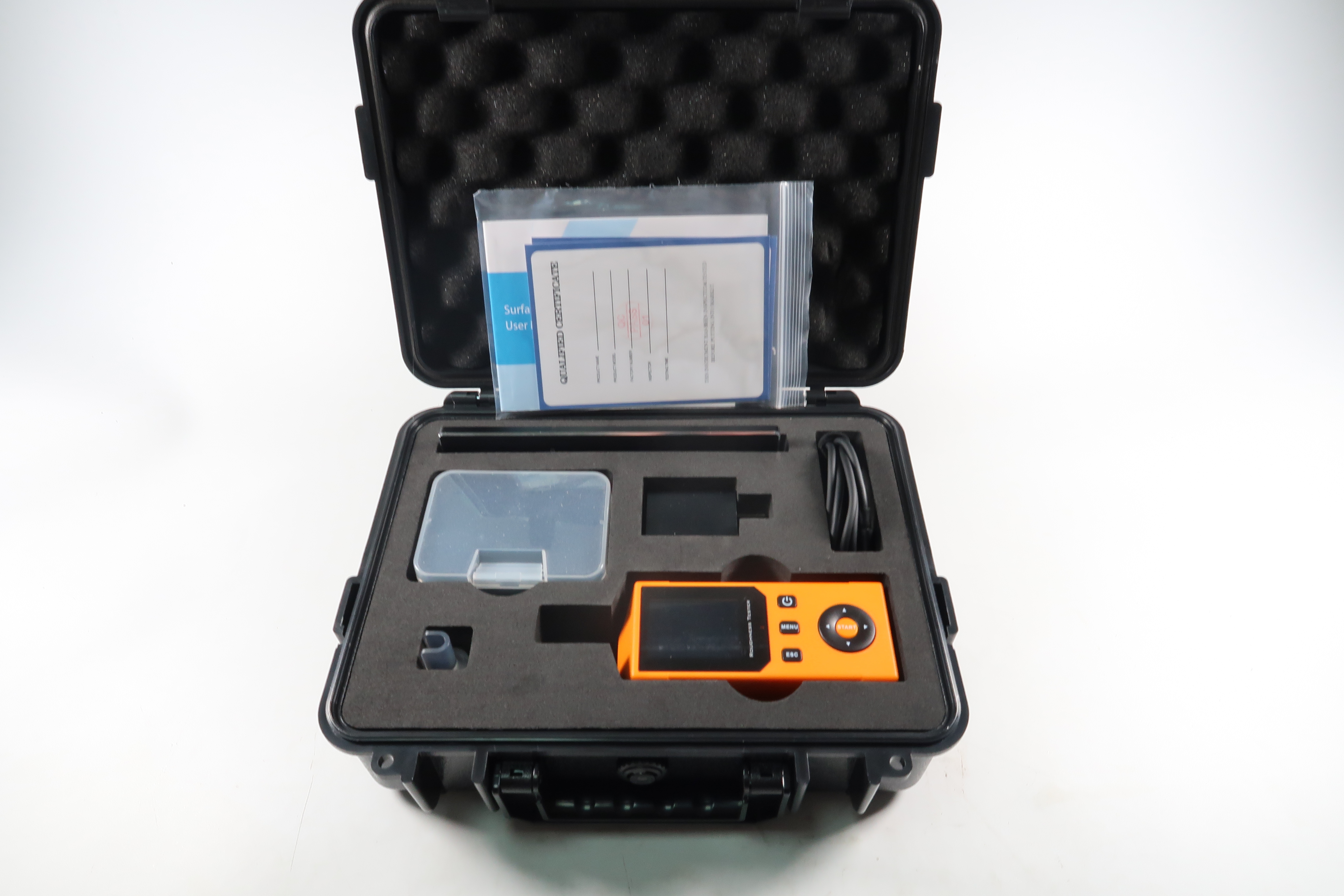

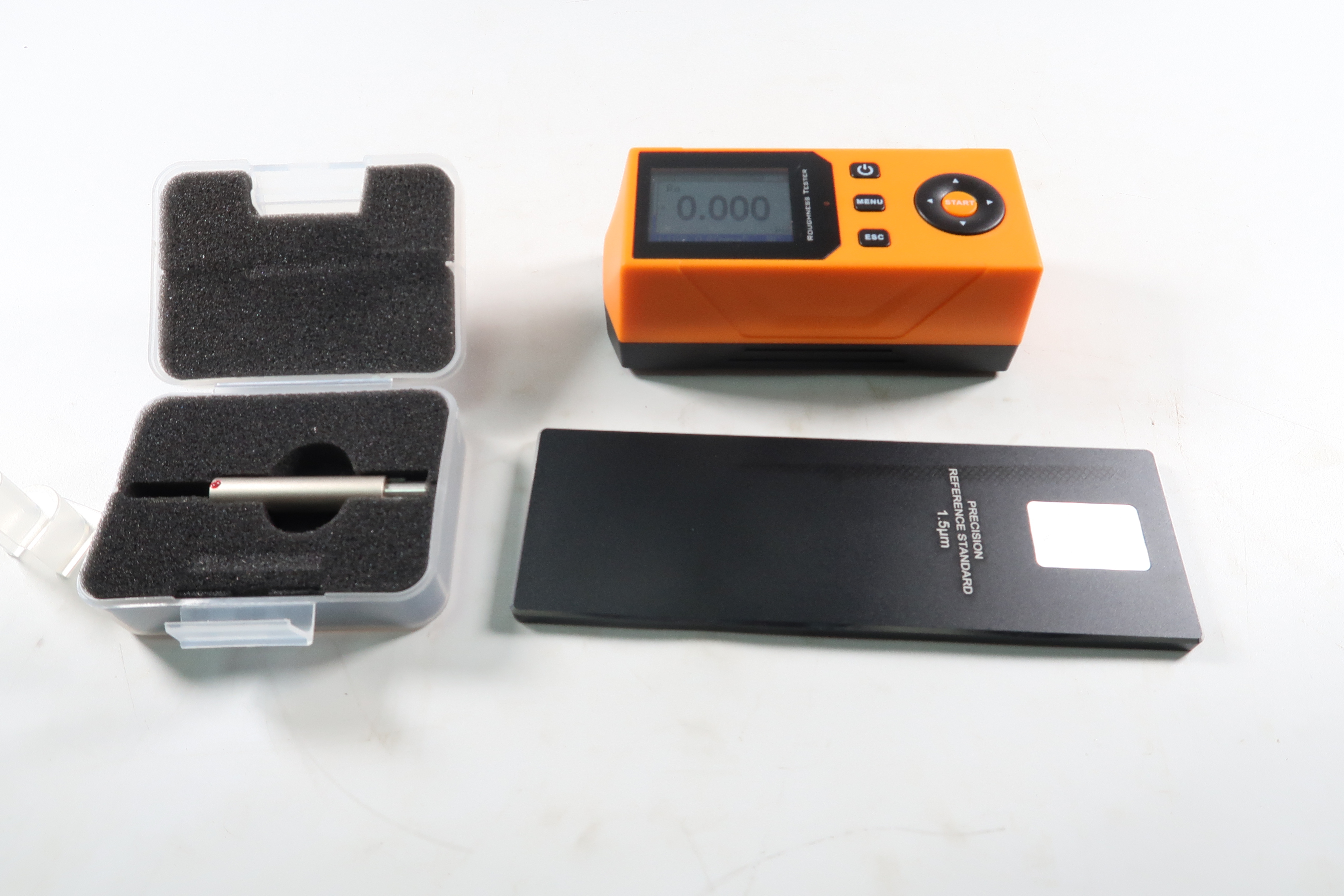

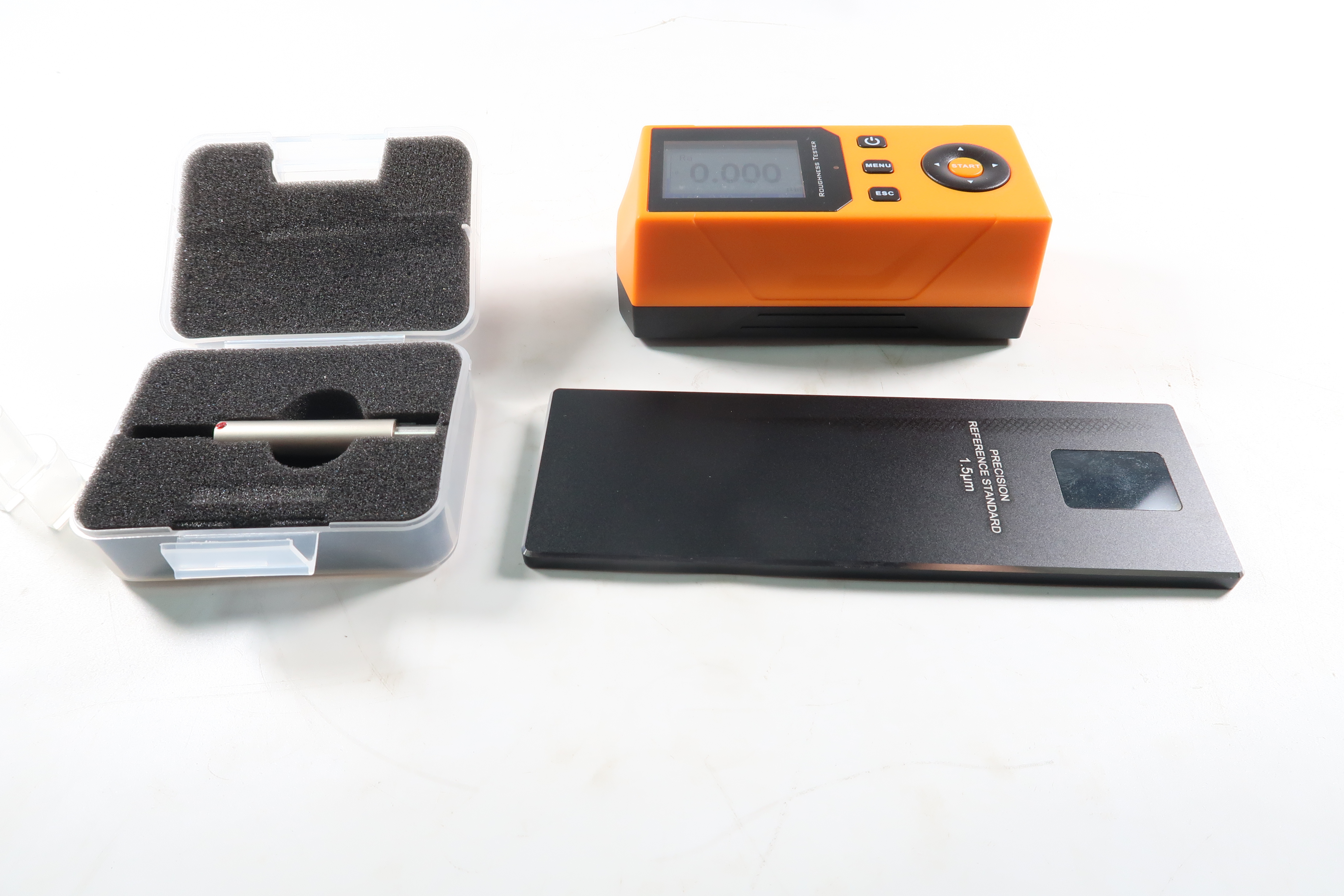

| Стандартная комплектация |
№ |
Наименование
| Количество |
Примечание |
1 |
Хост измерителя шероховатости |
|
|
|
|
| Футляр для датчика |
1 |
|
|
| 3 |
Стандартный датчик |
|
|
|
4 |
|
|
| 1 |
|
|
|

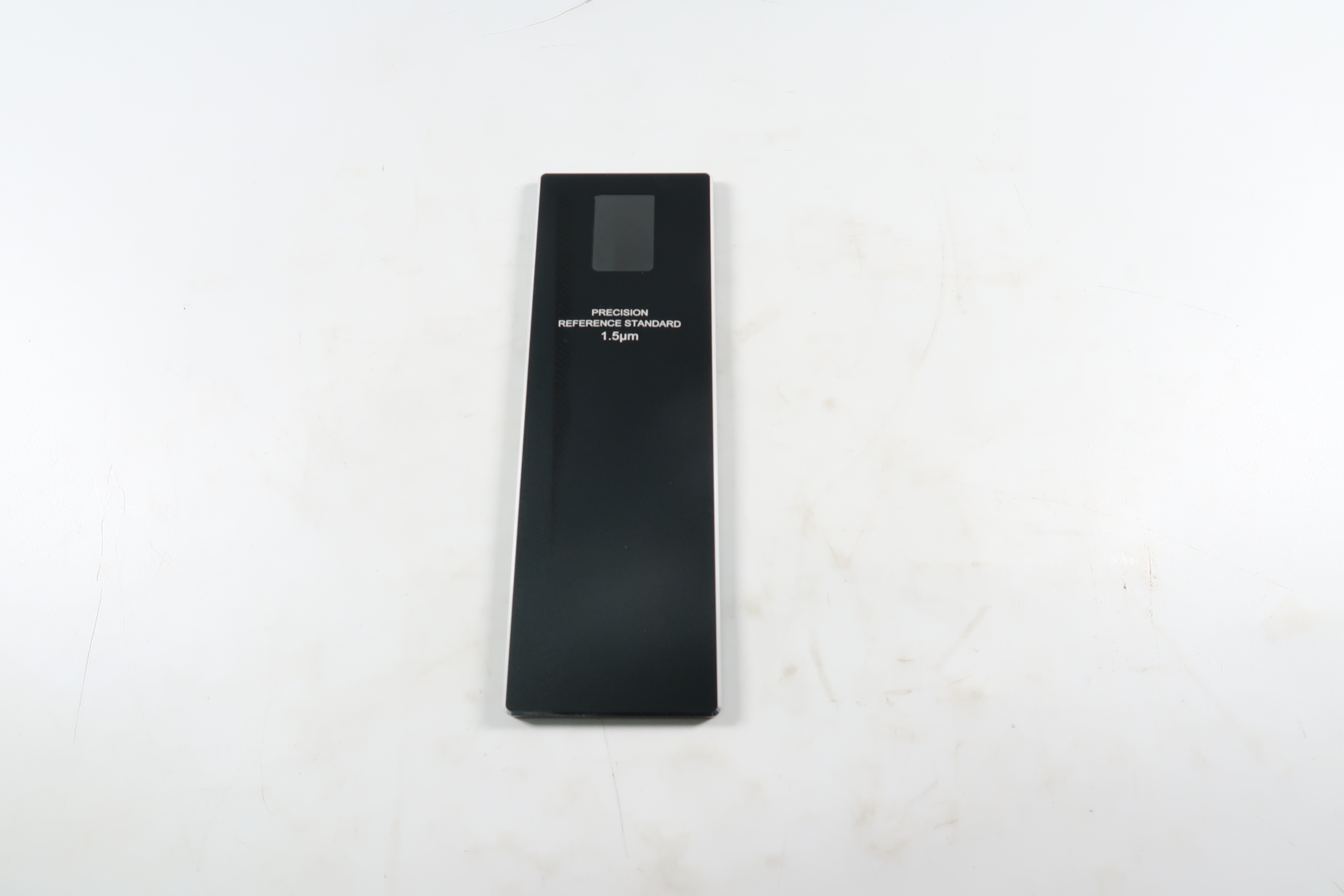

| Эталонный блок шероховатости |
1 |
|
|
| 6 |
Зарядное устройство 5 В/2 А |
|
|
|
7 |
|
|
| 1 |
|
|
|
| Сертификат |
1 |
|
|
9
