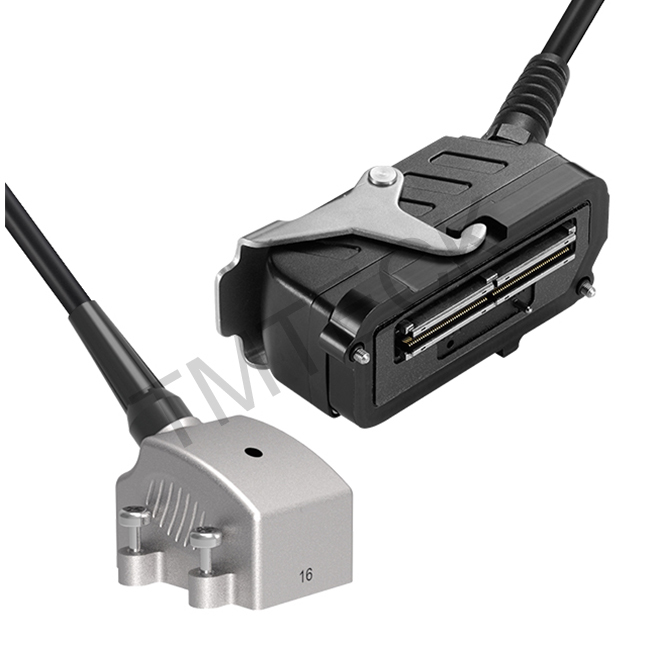

Материал толстой пластины и сварка Ts22 глубоко проникающие зонды

Thick Plate Material And Weld Ts22 Deep Penetrating Probes
Thick Plate Material And Weld Ts22 Deep Penetrating Probes Thick Plate Material And Weld Ts22 Deep Penetrating Probes
Основная информация
Место происхождения: Китай
Фирменное наименование: TMTeck
Номер модели: ТС22
Количество мин заказа: 1
Цена: Договоренно
Упаковывая детали: коробка
Время доставки: 25 рабочих дней
Условия оплаты: Т/Т, западное соединение, ПайПал
Поставка способности: 100 шт/одна неделя
Лучшая цена Контакт
Подробная информация
Номер модели:: 5Л16-1,6х16-ТС22/5Л16-25,6х16-А3 Элемент: 16
Форма элемента: Линейный Гарантия: 12 месяцев
Случай: Нержавеющая сталь цвет: сжимать
Размер: ДxШxВ36x36x25 (мм) 1,41x1,41x0,98 (дюйм)
Выделить:

Зонды для ультразвуковых преобразователей толстой пластины

,

Сварные глубокопроницаемые зонды TS22

,

Ультразвуковые преобразователи для толстых материалов

Характер продукции

Материал толстой пластины и сварка Ts22 глубоко проникающие зонды 0

Зонды глубокого проникновения:Низкая частота с сильным проникновением звука, подходит для обнаружения толстых деталей

Преимущества

1. Высокая совместимость, может быть совместим с большинством фазированных решеток дефектоскопов.

2. Серия для глубокого проникновения сварного шва.

3. Акустически согласованы с Rexolite для большинства угловых лучей.

Применение

1. Толстолистовой материал и сварной шов

2. Поковки, шумные или зернистые материалы

3. Умеренная конструкция и большой диапазон контроля

ЗондСпецификация



Зонд
Серия		 Модель Элемент
Форма		 Частота (МГц) E-Nos Шаг
(мм)

Активная
Апертура

(мм)

 Высота (мм) Размер(ДxШxВ)
TS22/A3 3.5L16-1.6x16 Линейный 3.5 16 1.60 25.6 16.0

36x36x25

(мм)

1.41x1.41x0.98

(дюйм)
5L16-1.2x16 Линейный 5 16 1.20 19.2 16.0
5L16-1.6x16 Линейный 5 16 1.60 25.6 16.0


*Стандартная длина кабеля составляет 2,5 м / 8,2 фута. Фазированный зонд может быть настроен, включая частоту, количество элементов и шаг и т. д.















КлинСпецификация



Серия зондов Модель Совместимая модель Форма элемента Размер (ДxШxВ)
TS22/A3 N0L 0°LW -30°~30°

ДxШxВ:36x36x25(мм)

ДxШxВ:1.41x1.41x0.98

(дюйм)
N30L 30°LW 40°~70°
N45L 45°LW 40°~70°
N60L 60°LW 40°~70°
N45S 45°SW 40°~70°
N55S 55°SW 40°~70°
N60-IHC 60°SW 40°~70°
N60-AOD100 60°SW 40°~70°
N60-IHC-AOD100 60°SW 40°~70°

Краткие сведения

Номер модели: 5L16-1.6x16-TS22/5L16-25.6x16-A3

Элемент: 16

Форма элемента: Линейная

Размер: ДxШxВ 36x36x25 (мм) 1.41x1.41x0.98 (дюйм)

Гарантия: 12 месяцев

Корпус: Нержавеющая сталь

Применение: Толстолистовой материал и сварной шов

Настройка: да

Тип: фазированный зонд

Цвет: Серебристый

Минимальный заказ: 1
