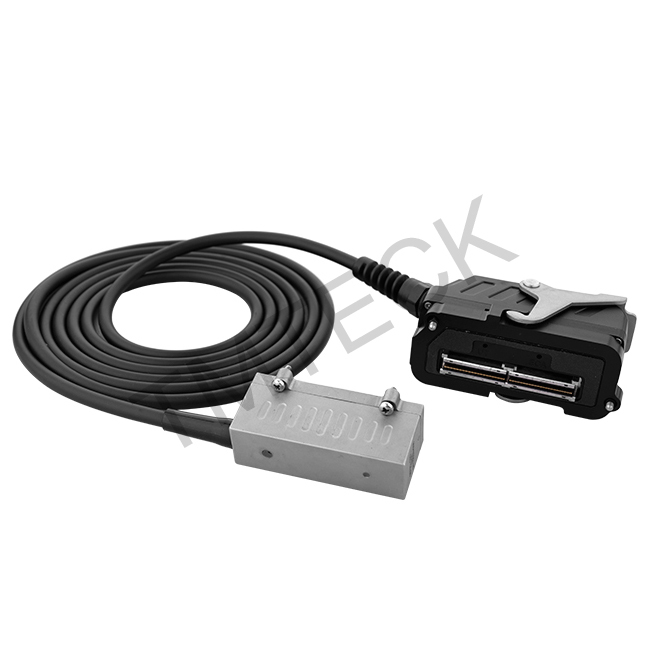

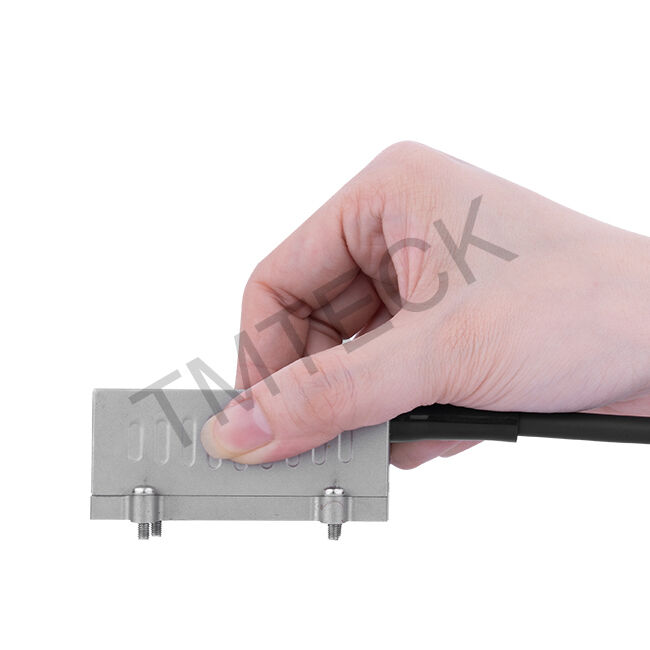

Зонды для проверки труб:большие размеры и диапазон измерений, используемые для завершения инспекции нефти, газа, электроэнергии и других сопутствующих трубопроводов.
Преимущества
1Высокая совместимость, может быть совместима с большинством фазовых детекторов брака.
2Сочетание s19 и s20 может автоматически обнаруживать объем сварки, что подходит для ручной или автоматической проверки сварки трубопроводов.
3. S20 - это внутренний фокусный зонд для оптимизации соотношения сигнала к шуму
4Хорошая энергия луча при обнаружении небольших проб труб/тонких стен
5.Акустический, может быть сочетается с Rexolite, может завершить большинство углов звукового луча
6.Может обнаруживать толстые плоские материалы и сварки, кованые изделия, шум или гранулированные материалы
Применение
1Нефть и газ: нефтепроводы, бутылки, резервуары и т.д.
2Электроэнергия: сосуды и трубопроводы под давлением, лопасти турбины, мониторинг ротора и т.д.
3. Другие: испытания толстых свар, трубных свар и т.д.
Спецификация
| Зонд Серия |
Модель |
Совместимо Модель |
Элемент Форма |
Частота (MHz) | E-No | Стрелка (мм) |
Активный (мм) |
Высота. | Размер ((LxWxH) |
| TS20/A16 | 1.5EF60-1.0x18 | 1.5EF60-60х18 | Внутренние фуки | 1.5 | 60 | 1.00 | 60.0 | 18.0 |
68х31х30 (мм) 2.68х1.22х1.18 (в) |
| 2.25EF60-1.0x18 | 2.25EF60-60x18 | Внутренние фуки | 2.25 | 60 | 1.00 | 60.0 | 18.0 | ||
| 3.5EF60-1.0x18 | 3.5EF60-60х18 | Внутренние фуки | 3.5 | 60 | 1.00 | 60.0 | 18.0 | ||
| 5EF60-1.0x18 | 5EF60-60x18 | Внутренние фуки | 5 | 60 | 1.00 | 60.0 | 18.0 | ||
| 7.5EF60-1.0x18 | 7.5EF60-60х18 | Внутренние фуки | 7.5 | 60 | 1.00 | 60.0 | 18.0 |

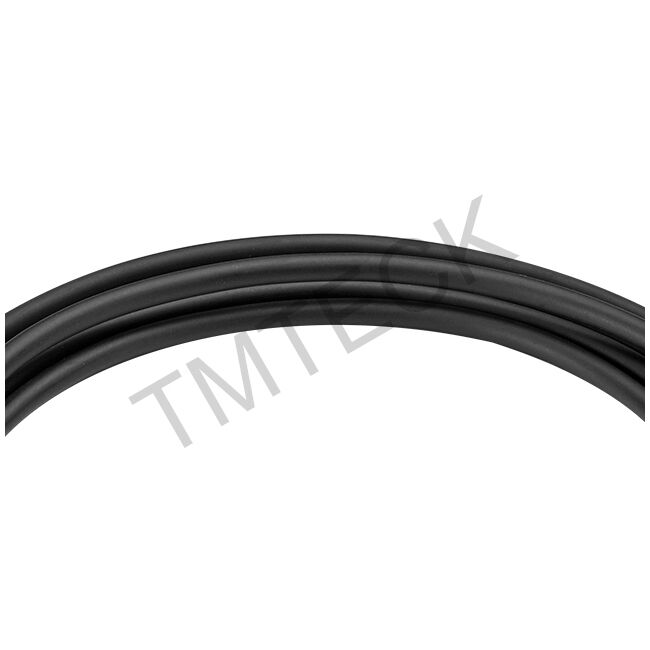

* Стандартная длина кабеля составляет 2,5 м/8,2 фута.Фазовый зонд может быть настроен, включать частоту, число элементов и высоту, и т.д.
КлинСпецификация
| Серия зондов | Модель | Совместимая модель | Форма элемента | Размер ((LxWxH) |
| TS20/А16 | N0L | 0°LW | 40°~70° |
68х31х30 (мм) 2.68х1.22х1.18 (в) |
| N60L | 60°LW | 40°~70° | ||
| N55S | 55°СВ | 40°~70° | ||
| N55S-IHC | 55°СВ | 40°~70° | ||
| N55S-AOD100 | 55°СВ | 40°~70° | ||
| N55S-IHC-AOD100 | 55°СВ | 40°~70° |
![]()
