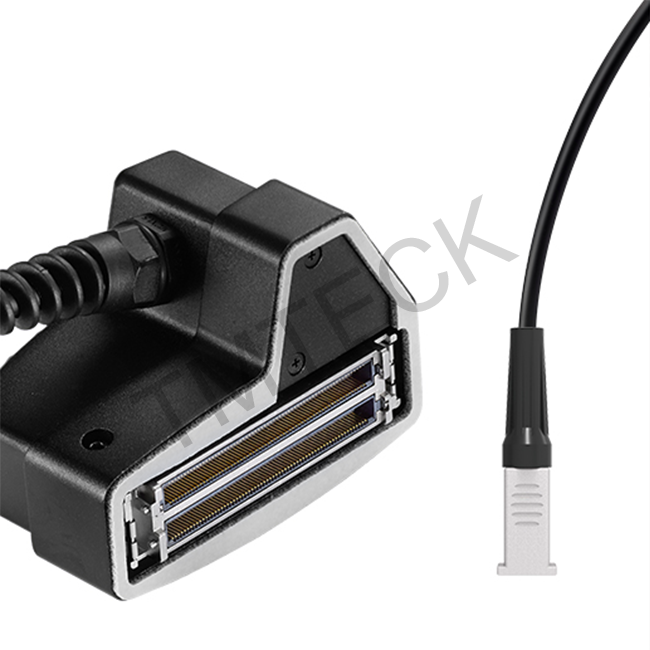

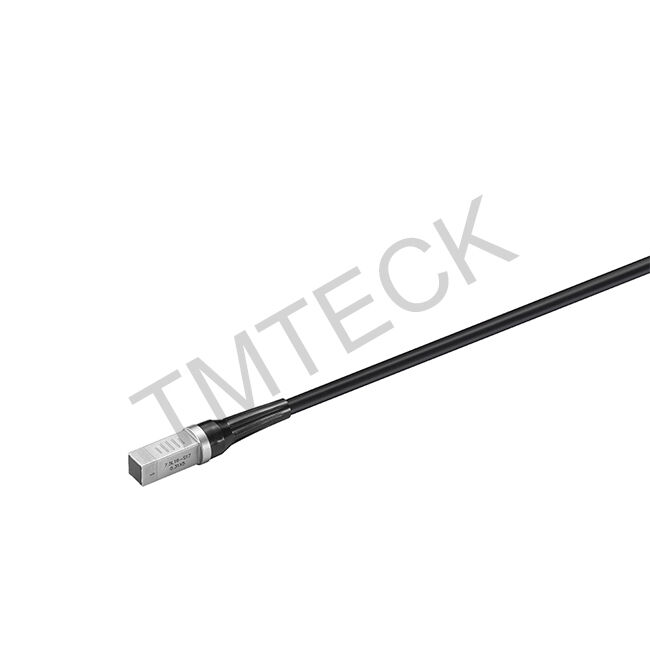

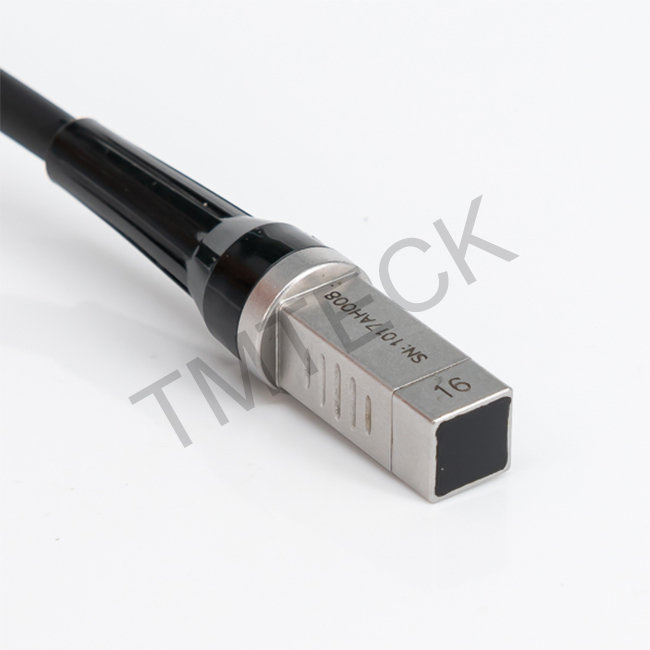

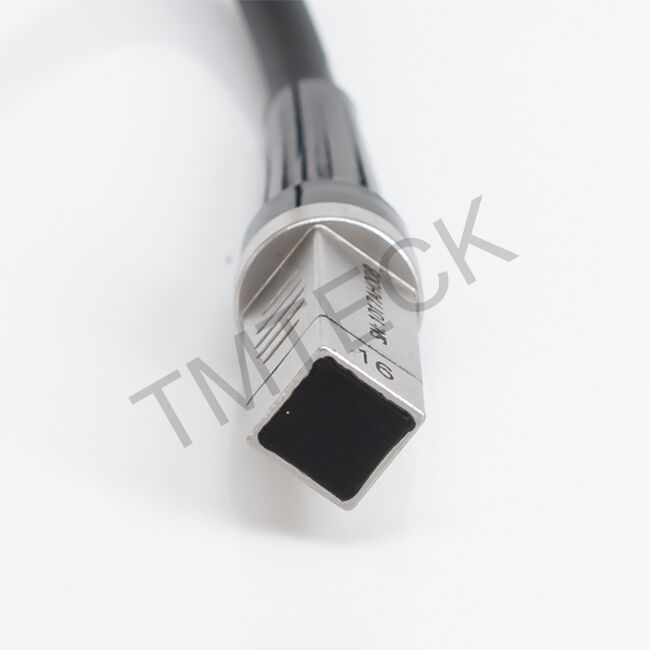

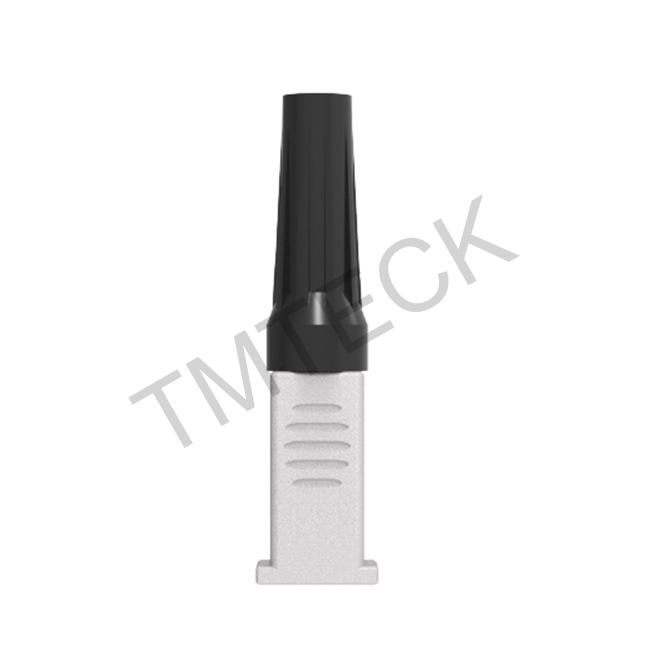

Зонд малого отпечатка:Пробы меньшего размера с размером корпуса минимум 0,31x0,31x0,91 дюйма, широко используются в области авиации, или некоторые небольшие части.
Преимущества
1.Высокая совместимость, может быть совместима с большинством фазовых массивов устройств обнаружения ошибок.
2Высокая производительность: хорошая чувствительность Pk-to-Pk и SNR, быстрое обнаружение и обнаружение дефектов.
3Малый размер: легко осматривать на очень маленьком пространстве.
4Широкое применение: широко используется в литьях, кованых изделиях, трубах, трубках и обработанных и структурных компонентах для обнаружения трещин и дефектов сварки.
5Тип соединения нескольких кабелей: верхнее соединение кабеля или боковое соединение кабеля.
Заявления
1.Ограбления самолётов, роторов, узлов и т.д.
2.Выявление и количественное определение дефектов
3Проверка литейных изделий, кованых изделий, труб, труб и механических и структурных компонентов
4.Разломы и дефекты сварки
ЗондСпецификация
Зонд
Серия |
Модель |
Совместимо
Модель
|
Элемент
Форма |
Частота (MHz) |
E-No |
Стрелка
(мм) |
Активный
Апертура
(мм)
|
Высота. |
Размер ((LxWxH)
|
| TS17/A00 |
5L16-0.31х5 |
5L16-4.96x5 |
Линейный |
5 |
16 |
0.31 |
5.0 |
5.0 |
8х8х23
(мм)
0.31х0.31х0.91
(в)
|
| 7.5L16-0.31х5 |
7.5L16-4.96x5 |
Линейный |
7.5 |
16 |
0.31 |
5.0 |
5.0 |
| 10L16-0.31х5 |
10L16-4.96x5 |
Линейный |
10 |
16 |
0.31 |
5.0 |
5.0 |
* Стандартная длина кабеля составляет 2,5 м/8,2 фута. Фазовый зонд можно настроить, включая частоту, число элементов и высоту, диафрагму и т. д.
КлинСпецификация
| Серия зондов |
Модель |
Совместимая модель |
Форма элемента |
Размер ((LxWxH) |
| TS17/A00 |
N0L-5MM |
0°LW |
-30°~30° |
LxWxH:8x8x23 ((мм)
LxWxH: 0,31x0,31x0,91 дюйма
|
| N0L-20MM |
0°LW |
-30°~30° |
| N45L |
45°LW |
40°~70° |
| N60L |
60°LW |
40°~70° |
| N45S |
45°СВ |
40°~70° |
| N60S |
60°СВ |
40°~70° |
| N60S-IHC |
60°СВ |
40°~70° |
| N60S-IHC-AOD100 |
60°СВ |
40°~70° |
Быстрые подробности
Номер модели: 5L16-0.31x5-TS17
Элемент:16
Размер: LxWxH8x8x23 ((mm) 0,31x0,31x0,91 ((in)
Гарантия: 12 месяцев
Дело:Нержавеющая сталь
Применение:Страны для самолетов, роторы, узлы и т.д.
Конфигурация: да
Тип: Зонд фазового массива
Форма элемента:линейная
Цвет: Серебро
МОК:1
