Цифровой вибрационный калибровочный калибровочный вибрационный счетчик Вибрационный анализатор
Испытатель вибрации ISO10816
Частота ((непрерывно регулируемая): от 10 до 1280 Гц + 0,01%
Заявка на вибрационный калибратор по ISO10816 TMV-5031:
1.Может быть использован для калибровки акселерометра вибрации, скорости и близости преобразователя, а также вибрационных измерительных приборов.640 и 1280 Гц
2.Можно генерировать из калибратора амплитуду ускорения, скорости и смещения
3Вибрации могут быть определены с помощью потенциометров и показаны на цифровых дисплеях.
4.TMV-5031 вибрационный калибратор сочетает в себе генератор синусового сигнала, усилитель мощности, стандартный преобразователь и трясущий в одном и имеет небольшой
Он может использоваться как в лаборатории, так и на месте.
5Международные стандарты: ISO 10816
Спецификации:
Частота: не фиксирована, частота ((непрерывно регулируемая): от 10 до 1280 Гц +0,01%
Раздел:
Ускорение: м/с 2 (ПИК)
Скорость:
мм/с (RMS)
Перемещение: мм (PK-PK)
Точность амплитуды:
Ускорение (30m/s 2 pk, 80Hz) от 40Hz до 320Hz + 0,3dB + 1 цифра
от 10 Гц до 1280 Гц + 0,5 дБ +1 цифра
Скорость (25 мм/сек pk,80 Гц) от 40 Гц до 320 Гц +0,5 дБ +1 цифра
Дислокация (10μm pk-pk, 80Hz) от 40Hz до 320Hz + 0,5dB + 1 цифра
Линейность зонда близости
Продо: 5 мм и 8 мм зонды Диапазон: 0 ~ 4,0 мм
Дисплей: 3 1/2 цифры для ускорения, скорости или смещения
Максимальная амплитуда вибрации и максимальная нагрузка:
Из-за вибратора, используемого в TMV-5031 вибрационный калибратор является скорее
небольшие, при калибровке преобразователей разного веса при различных условиях
частоты амплитуды выхода калибровщиков также различаются.
Амплитуда вибрации и максимальная нагрузка связаны с максимальной
Максимальная скорость и максимальное выходное смещение, полученные
из калибровочного устройства при определенной частоте и с определенным весом
Конкретные цифры можно увидеть в следующих
Стол.
|
Вт
Частота
|
<100 г |
<250 г |
<650 г |
| a(m/S2) |
v ((mm/S) |
d ((μm) |
a(m/S2) |
v ((mm/S) |
d ((μm) |
a(m/S2) |
v ((mm/S) |
d ((μm) |
| 10 Гц |
2.5 |
28 |
1300 |
3.5 |
40 |
1800 |
4 |
45 |
2000 |
| 20 Гц |
15 |
85 |
1900 |
10 |
60 |
1300 |
5 |
28 |
640 |
| 40 Гц |
60 |
170 |
2000 |
35 |
100 |
1100 |
12 |
35 |
380 |
| 80 Гц |
100 |
141 |
800 |
40 |
60 |
320 |
14 |
20 |
110 |
| 160 Гц |
75 |
53 |
150 |
35 |
25 |
70 |
12 |
8.5 |
24 |
| 320 Гц |
50 |
18 |
25 |
30 |
10 |
15 |
10 |
3.5 |
5 |
| 640 Гц |
30 |
5 |
3 |
20 |
3.5 |
2 |
6 |
1 |
* |
| 1280 Гц |
23 |
2 |
* |
10 |
0.9 |
* |
5 |
0.4 |
* |
Примечание: при более высокой частоте значение смещения вибрации очень
небольшой, так что не будет никакого выхода сигналов вибрации из калибратора.
Размер: 280 х 180 х 250 мм
Вес20 фунтов, 9 кг.
ТемператураОперация: 0°Cдо 50°C
Хранение: -20°Cдо 70°C
Влажность: 90% неконденсирующие

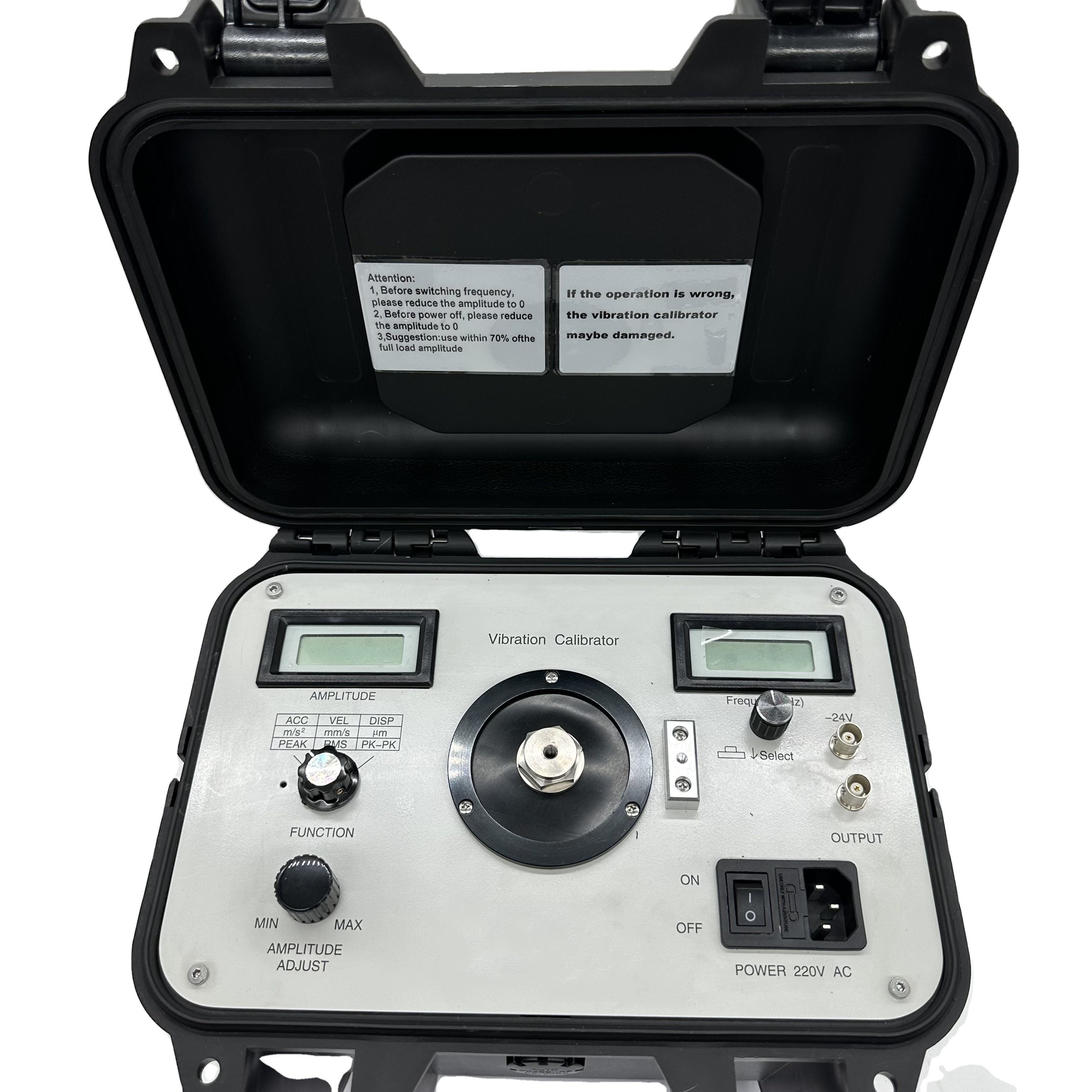

Контрольная панель вибрационного калибровочного устройства TMV-5031 показана следующим образом:
следующее:
1Дисплей амплитуды вибрации показывает амплитуду различных
выход вибрационного сигнала калибратора
2Калибровочный потенциометр
3. Функция выбора переключателя
ускорение, скорость или смещение
4. Потенциометр для регулирования амплитуды выхода
Настройка потенциометра для изменения амплитуды выходной вибрации
5. Регулирование амплитуды выходной вибрации медленно
6. Таблица для крепления калибровываемого передатчика
7. отверстие нитки для фиксации стойки сонда близости
Во время калибровки сонда близости стойка преобразователя фиксируется
на панели управления через эту нить.
8. переключатель питания 220 ВАК
9. Ввод для 220 В переменного тока
Используется для подключения 220 В переменного тока.
10. Включатель для питания
Для мониторинга формы волны выходного сигнала усилителя мощности
калибровщика.
11Выходной разъем напряжения 24 В
Поставка питания на проксимиторе при проксимитарии на 24 В
Зонд.
12. переключатель выбора частоты
