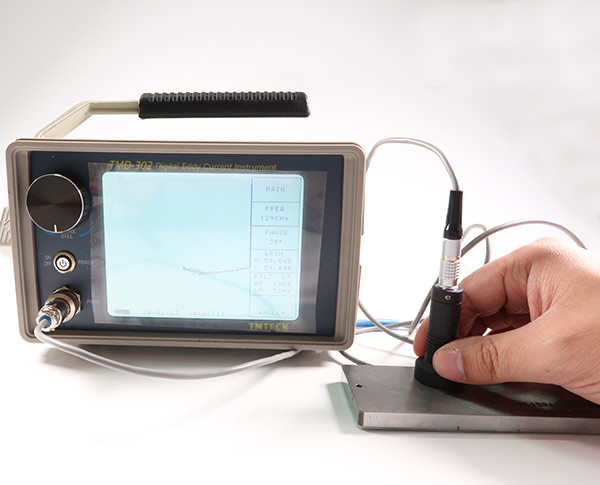

Цифровой портативный детектор дефектов Эдди-актива

Основная информация

Место происхождения:	Китай
Фирменное наименование:	TMTeck
Номер модели:	TMD-302

Количество мин заказа:	1
Цена:	Договоренно
Упаковывая детали:	Коробка
Время доставки:	3-6 дней работы
Условия оплаты:	T/T
Поставка способности:	недели 10ПКС/Тво

Лучшая цена Контакт

Подробная информация

Scan:	0.001-9.999s adjustable	Частота работы:	100Hz-3MHz (увеличенное модельное 100Hz-6MHz)
Operation interface:	touch	Размер:	200mm120mm100mm
Screen Display:	Eddy current signal impedance diagram display	Weight:	1.5Kg (battery included)
Display screen:	5.7" semi-reflective
Выделить:	цифровой портативный детектор рванины вихревого тока , портативный детектор рванины вихревого тока , Детектор рванины вихревого тока цифров

Характер продукции

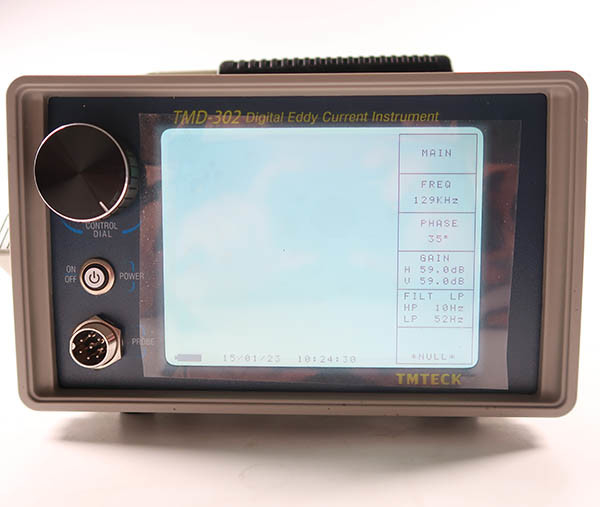

TMD-302 портативный детектор вихревого тока с цифровым фильтром

Технические параметры

Основная спецификация

Интерфейс работы	Сенсорный экран, цифровая панель ручки шаттла
Диапазон частот	100 Гц-3 МГц ((Улучшенная модель 100 Гц-6 МГц)). Минимальный прирост составляет 1% от указанного значения.
Прибыль	Минимальный инкремент - 0,1 дБ. Горизонтальное и вертикальное увеличение могут регулироваться отдельно или вместе
Чувствительность	200В/Ω регулируемый
Цифровая ставка	10-1500 раз/сек
Фазовое вращение	0-360° ((ступень 1°)
Сканирование	0Минимальный инкремент 0,001s
Фильтрация низкопроходной	0-500 Гц. Минимальный инкремент 1 Гц.
Высокопроходный фильтр	2-499 Гц. Минимальный инкремент - 1 Гц.
Настройка нуля	Ручная принудительная нулевая установка, минимальное время отклика <0,1 с
Экранный дисплей	Диаграмма импедантности сигнала вихревого тока
	Дисплей кривой сканирования базы времени сигнала тока вихря
	Симулируемый дисплей стереограммы 3D
Время сохранения экрана:	Время удержания следа импеданса является необязательным от 0,1 до 20 с, шаг 0,1 с
	Время хранения сканируемого трека равно одному циклу экрана
	Трасса сигнала вихревого тока постоянно сохраняется и может быть очищена вручную
Анализ сигналов	Автоматическое или ручное измерение фаз
Вождение с помощью зондов	Он разделен на 12 уровней, и пиковольтное напряжение регулируется от 1 В до 12 В.
Тип зонды:	Тип моста, отражающий, абсолютный, дифференциальный
	Тип ручки, Окружающий, Проникающий, Тип седла, тип болта, тип скользящий, тип различных точек, комбинированный тип
	Опциональный адаптер для зондов, совместимый с отечественными и зарубежными производителями всех видов зондов
Режим тревоги:	Плоский дисплей с импеданцией: 1-4 размер регулируемый угол правой и полярной зоны тревоги.
Режим тревоги:	Сканирование показывает: два регулируемых высокого и низкого поля сигнализации
Сохранение программ:	Он может хранить и вызывать 100 единиц настройки прибора, включая параметры обнаружения, управление дисплеем, режим тревоги и координаты фона. Без зарядки информация об установке устройства может храниться более 10 лет
Хранение данных:	Он может хранить и воспроизводить 20 единиц замороженных и заблокированных карт импедантности сигнала вихревого тока или все карты импедантности сигнала вихревого тока в пределах от 1 до 60 циклов.Каждый данный может быть назван до 17 символов.
	Отображение даты и времени в реальном времени

Интерфейс ввод/вывод

Ввод для зарядки

Внешний адаптер переменного тока для зарядки батареи или питания

Общая спецификация

Размер	200 мм120 мм100 мм
Вес	10,5 кг (включая аккумулятор)
Дисплей	Работает при сильном освещении (5.7" полуотражающий и полупрозрачный ЖК-экран с отключенным подсветкой)

Электрическое питание

DC	Литийная аккумуляторная батарея, встроенная интеллектуальная схема защиты зарядки, полностью заряженная может работать в течение 8 часов без отключения
Кондиционер	Внешнее питание 100-240VAC, 50/60 Hz

Разница между портативным детектором волкового тока TMTeck

	ТМД-301	TMD-302	TMD-306
Волновой фильтр	×	√	√
3D-сканирование	×	×	√

Применение

Цифровой портативный детектор дефектов Эдди-актива 0

Авиация

Поверхностный осмотр компонентов воздушного судна, таких как лопатка, колесный узел и посадочная машина
Определение трещин на внутренней поверхности отверстия нита или отверстия болта (разборка крепежа или нет может быть легко обнаружена)
Выявление межслойной коррозии в композитных материалах, таких как многослойные конструкции самолетов, алюминиевая оболочка и соединения крыльев фюзеляжа
Выявление изменений толщины металлического листа из-за износа и коррозии
Измерение толщины непроводящего покрытия на проводниках или немагнитного покрытия на ферромагнитных подложках
Испытания проводимости немагнитных металлов

Электроэнергетическая промышленность

Выявление поверхностных дефектов металлических компонентов лопастей турбины и отверстий для штифтов
C-сканирование (3D-дисплей водопада) Выявление неисправности центрального отверстия большого вала паровой турбины
Выявление дефектов и измерение толщины конденсаторов и других теплообменных труб (например, латуни, меди, титановых сплавов и т.д.)
Проверка дефектов труб котла

Нефтехимическая промышленность

Неразрушающее испытание и измерение толщины трубки из нержавеющей стали теплообменника
Неразрушительное испытание трубки из углеродистой стали теплообменника
Неразрушительный осмотр внутренней стенки трубы печи
Выявление дефектов корпуса и сосочного стержня и сортировка материалов
Все виды металлических трубопроводов, сварка стальных конструкций, проверка трещин
Измерение толщины внутренней поверхности контейнера из углеродистой стали, слоя поверхности из нержавеющей стали

Металлургия и машиностроение

Онлайн-проверка вихревого тока углеродной стали, нержавеющей стали, титана, меди, красной меди, серебро-медной, алюминиевой и двуслойной композитной труб и других металлических труб, покрытых медью,Стержни и провода
Неразрушительная проверка клапана, подшипника, булавки, болта, ствола и других механических частей

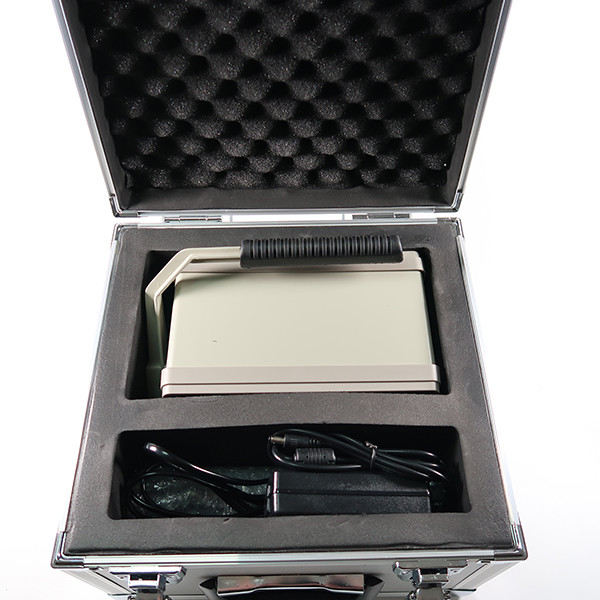

Список упаковки TMD-302/TMD-306
Нет, нет, нет.	Описание товара	Количество
1	Детектор вихревого тока	1
2	Пробный тип точечного тока вихревого тока	1
3	Блок пластин	1
4	12.6В адаптер питания	1
5	Пакет инструментов	1
6	Руководство по эксплуатации	1
7	Руководство по быстрому запуску	1
8	Сертификат качества	1
9	Гарантийный счет	1
