Тип дисплея:: | 2,4" цвет OLED, 320×240 пикселы, 10,000:1 контраста | Диапазон измерения:: | 0.50mm до 508mm (0,02" до 20.00"), в зависимости от материала, зонда и состояния поверхности |
---|---|---|---|
Принцип работы:: | Отголосок ИМПа ульс с двойными датчиками elemet | Разрешение измерения:: | Дискретные 0.01mm, 0.1mm (дискретное 0,001", 0.01") |
Режим работы монитора:: | Нормальный, минимальный/максимальный захват, DIFFERENCE/RR%, -развертка, B-развертка | Режим исправления:: | RF+, RF, HALF+, ПОЛУ-, ВПОЛНЕ |
Коррекция пути V:: | Автоматический | Скорость обновления:: | Дискретное 4Hz, 8Hz, 16Hz |
Диапазон скорости материала:: | 500 к in/μs 9999m/s (0,0197 до 0,3939) | Высокий свет:: | Ультразвуковой измеритель толщины, Ультразвуковой измеритель толщины покрытия |
Высокий свет: | ультразвуковой метр датчика толщины tm281,oled ультразвуковой метр датчика толщины,oled цифровой ультразвуковой датчик толщины |

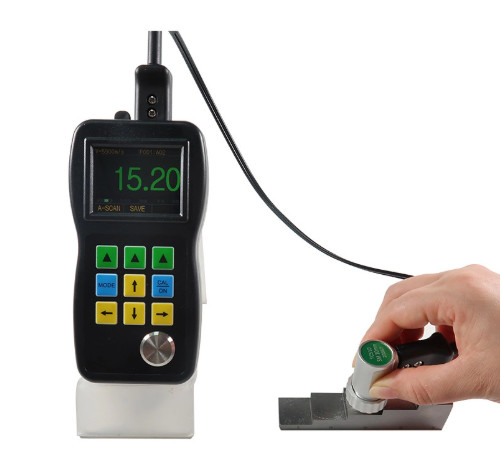

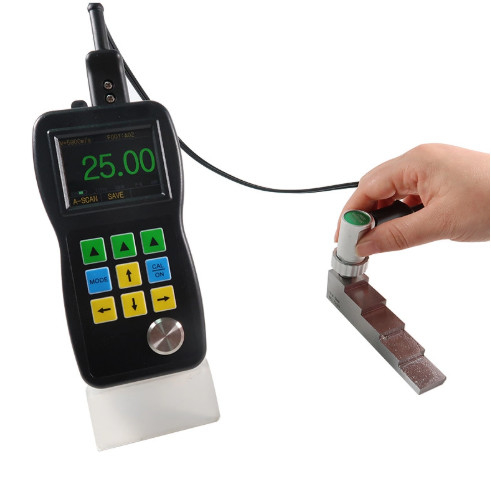

Ультразвуковой толщиномер A&B Сканирование для проверки толщины резины Серия TM281
Описание продукта

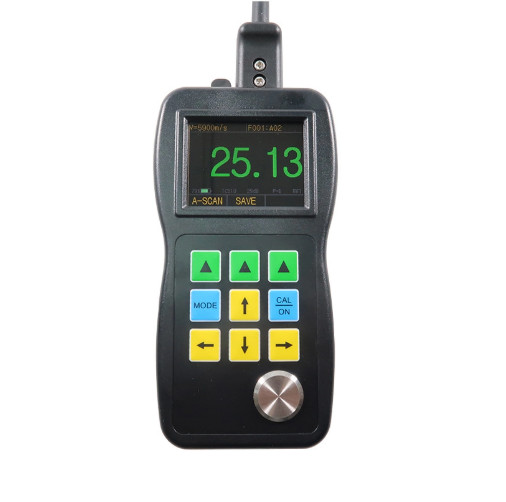

TM281 Серия цветный экран с A / B-сканирования УЗИ толщины габарита профессиональный в
Решение различных сложных задач измерения толщины
Особенности:
2.4 цветная OLED, 320 х 240 пикселей, дисплей контраст 10,000:1
Живое цветное сканирование
- Что?
Пользователи могли непосредственно видеть цветовую форму волны ультразвукового звука (или A-сканирование) на экране,что очень важно для случаев, когда мы должны проверить правильность результатов тестированияВ большинстве случаев результаты тестов будут ошибочными, или даже неправильными, мы сможем найти причину легко с помощью сканирования.и тогда мы получим правильные показания.

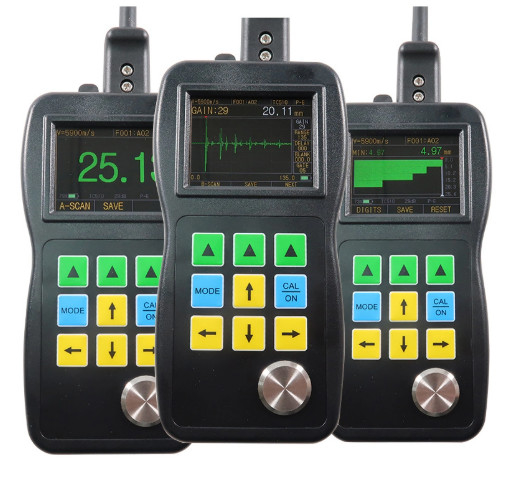

Живое цветное сканирование
TM281 серии толщиномер имеет функцию временной базы B-сканирования.используется для наблюдения контура нижней стороны заготовкиОн может автоматически захватить минимальное значение изображения B-сканирования и указать положение минимума красным треугольником.Вы можете увидеть любое значение толщины точки изображения B-сканирования, перемещая указатель.
С помощью функции покрытия больше не нужно тратить время на удаление покрытия
Теперь TM281D и TM281DL также имеют эту широко известную функцию. Это реализуется путем измерения двух непрерывных нижних поверхностей субстрата. Этот режим также имеет больше преимуществ:
Более практичная функция
Разница/уровень сокращения:Режим разницы отображает разницу между фактическим и нормальным значениями.Типичное применение заключается в измерении металлического материала, который из-за изгиба и становится тонким.
Информация отображается:LOS, min, max, большой показатель при одновременном отображении min, скорость, ноль, калибровка, единицы, замораживание, размораживание, % оставшегося срока службы батареи, прибавка - низкая, std, высокая, символ эхо-эхо
Макс./мин.В этом режиме на экране одновременно отображаются текущая толщина, минимальная толщина и максимальная толщина.
Режим тревоги:Динамическое изменение цвета показаний толщины при тревоге.
Скорость обновления:Выбирается 4Hz, 8Hz и 16Hz. 4Hz для обычного применения, когда вам нужно быстрое сканирование, например, измерение высокой температуры, вы можете выбрать более высокую частоту обновления.
Многоязычность:Китайский, английский, испанский, немецкий.
Эхо - Эхо.Измеряет только толщину металла (игнорирует краску и покрытия)
Регистратор данных:Регистратор данных толщины 99999 с точкой идентификации в линейных или сетевых файлах (400 файлов)
Выпуск:Подключатель USB 2.0 с полной скоростью.
Температура:Показатель работы: от -10°C до 50°C
- Что?Стандартный зонд TM510
Зонд является сердцем инструмента, TMTeck имеет ведущую в мире технологию производства зондов. TM510 зонд использует высокопроизводительный пиезоэлектрический керамический чип,с встроенной металлической литой оболочкой, практическое проектирование зонды и кабеля отдельно, независимо от затрат, чтобы создать высокое качество.
Разница между ультразвуковыми толщиномерами серии TM281
ТМ281 | TM281D | |
Цветный дисплей | √ | √ |
Живое сканирование | √ | √ |
Временное B-сканирование | √ | √ |
Контроль над входом и входом | √ | √ |
Удаление | √ | √ |
Прозрачные краски и покрытия | × | √ |
Регистратор данных | × | × |
Программное обеспечение DataView | × | × |
Спецификации ультразвукового толщиномера TM281DL
Тип отображения | 2.4' 'цвет OLED, 320×240 пикселей, дисплей контраст 10,000:1 |
Принцип работы | Импульсное эхо с двухэлементными преобразователями |
Диапазон измерений | 0.50mm до 508mm ((0,02' до 20,00'), в зависимости от материала, состояния зонда и поверхности;E-E Mode: |
Измерение разрешения | Выбираемый 0,01 мм, 0,1 мм ((выбираемый 0,001'', 0,01'') |
Объекты | Дюйм или миллиметр |
Режим исправления | RF+, RF-, HALF+, HALF-, ПОЛНО |
Режим отображения | Нормальное, минимальное/максимальное захват, DIFF/RR%, A-Scan, B-Scan |
Коррекция V-Path | Автоматический |
Скорость обновления | Выбираемые 4Hz, 8Hz, 16Hz |
Диапазон скорости материала | 500 до 9999 м/с ((0,0197 до 0,3939 дюйма/μs) |
Языки | Английский, французский, немецкий,испанский,китайский |
Настройки сигнализации | Минимальная и Максимальная сигнализация: диапазон от 0,25 до 508 мм. Динамическое изменение цвета формы волны при сигнализации |
Потребности в электроэнергии | 2 батареи AA |
Время работы | Приблизительно 40 часов |
Выключение прибора | Выбираемый всегда включен или автоматически выключен после 5, 10, 20 минут бездействия |
Операционная температура | - 10°Cдо +50°C(+10°F до +12°F) |
Размер | 158 мм × 76 мм × 37 мм (H × W × D) |
Вес | 225 г, включая батареи |
Стандартная доставка TM281DL
Имя | Количество |
Основной корпус | 1 |
Зонд | 1 |
Аккумулятор | 1 |
Копплантант | 1 |
Чемоданчик | 1 |
Руководство по эксплуатации | 1 |
Кабель USB | 1 |
Программа | 1 |
ТМ281 Спецификации зонды/трансдуктора | ||||||
ВПК | Модель | Тип | Частота | Диаметр контакта |
Измерение Диапазон |
Температурный диапазон |
|
PT-08 | Стандарт TM281 | 5 МГц | 11 мм | 0от 0,8 до 100,0 мм | - от 10 до 70°C |
|
TC510B | TM281D/DLСтандартыd | 5 МГц | 13.5 мм | 1.2 до 200.0 мм | - от 10 до 70°C |
|
TC550 | Маленькая трубка | 5 МГц | 5 мм | 00,8-60 мм | - от 10 до 70°C |
|
ZT-12-2 | КассыИроn | 2 МГц | 17 мм | 4от 0,0 до 508 мм | - от 10 до 70°C |
|
PT-06 | Маленькая трубка | 7.5 МГц | 8 мм | 0от 0,8 до 30 мм | - от 10 до 70°C |
|
PT-04 | На кончике пальца | 10 МГц | 6 мм | 0.7 до 12 мм | - от 10 до 70°C |
|
GT-12-2 | Высокий...Температураe | 5 МГц | 15 мм | от 4 до 80 мм | - От 20 до 300°C |
