| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | TMTeck |
| Сертификация: | CE |
| Номер модели: | TM281 |
| Количество мин заказа: | 1PC |
| Цена: | Negotiation |
| Упаковывая детали: | Коробка 30*15*24км 2.5кг |
| Время доставки: | 3-5 день работы |
| Условия оплаты: | T/T, западное соединение, PAYPAL |
| Поставка способности: | недели 100ПКС/Тво |
| Тип дисплея: | 2,4" цвет ОЛЭД, 320×240 пикселы, 10,000:1 контраста | Принцип действия: | Отголосок ИМПа ульс с двойными датчиками елемет |
|---|---|---|---|
| Измеряя ряд: | 0.50мм до 508мм (0,02" до 20,00"), в зависимости от материала, зонда и состояния поверхности | Измеряя разрешение: | Дискретные 0.01мм, 0.1мм (дискретное 0,001", 0,01") |
| Блоки: | Дюйм или миллиметр | Выпрямите режим: | РФ+, РФ, ХАЛФ+, ПОЛУ-, ВПОЛНЕ |
| Режим работы монитора: | Нормальный, минимум/максимальный захват, ДИФФ/РР%, -развертка, Б-развертка | Коррекция В-пути: | автоматический |
| Тариф обновления: | Дискретное 4Хз, 8Хз, 16Хз | Материальный ряд скорости: | 500 к ин/μс 9999м/с (0,0197 до 0,3939) |
| Высокий свет: | 2,4" ультразвуковой датчик толщины,ультразвуковой датчик толщины 4Hz |
||

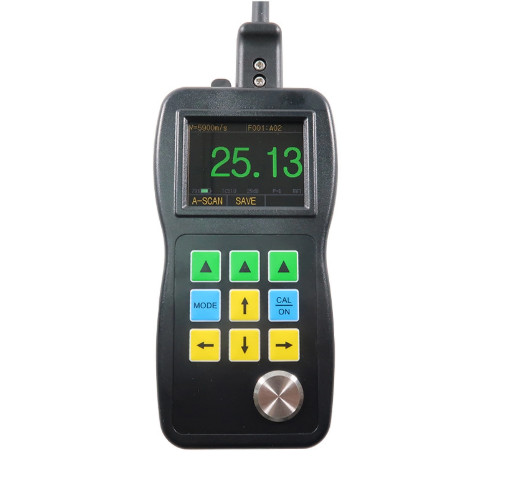

Ультразвуковая развертка датчика толщины A&B для толщины TM281 испытания резиновой
Характер продукции:
Экран цвета серии TM281 с датчиком толщины A/B-Scan ультразвуковым профессиональным в разрешать различное трудное измерение толщины
Особенности:
2,4" цвет OLED, 320 x 240 пикселов, 10,000:1 контраста
-развертка в реальном маштабе времени цвета
Потребители смогли сразу увидеть форму волны цвета ультразвукового звука (или -развертки) на экране, который довольно важен для случаев которые нам нужно для проверки правильности испытывая результатов. Много случаев причинят неправильно испытывая результаты или даже noreadings. Мы смогли найти причины легко через -развертку. Отрегулируйте 3 параметра УВЕЛИЧЕНИЯ, ЧЕРНЯ, ВОРОТА, и после этого мы получим правые чтения.
B-развертка в реальном маштабе времени цвета
Датчик толщины серии TM281 имеет функцию B-развертки линии времени. Двиньте зонд вдоль поверхности workpiece, тогда крест - секционный профиль дисплея workpiece, пользу для для того чтобы наблюдать контуром нижней стороны workpiece. Он смог быть автоматически захватить минимальную величину изображения B-развертки, и показывает положение минимума красным треугольником. Вы можете увидеть любое значение толщины пункта изображения B-развертки путем двигать указатель.
Через покрывая функцию больше не не нужно расточительствовать время извлечь покрытие
Теперь TM281D и TM281DL также имеют эту широко провозглашенную функцию. Она осуществляла путем измерять непрерывную нижнюю поверхность 2 субстрата. Этот режим также имеет больше преимуществ:
Более практически функция:
Тариф разницы/уменьшения: Режим разницы показывает разницу между натуральной величиной и нормальным значением. Тариф уменьшения высчитывает и показывает процент уменьшения толщины когда материал становится тонко. Типичное применение измерить материал металла который должен к гнуть и становится тонко.
Максимальный/Минимальн Захватывать: На этом режиме, настоящая толщина, минимальная толщина и максимальная толщина будут показаны на экране в то же время.
Режим сигнала тревоги: Динамическое изменение цвет чтений толщины тревожа.
Тариф обновления: Дискретные 4Hz, 8hz и 16Hz. 4Hz для обычного применения, когда вам нужна быстрая развертка, как высокотемпературное измерение, вы может выбрать более высокую частоту обновления.
Мульти- языки доступные: Китаец, английские языки, японский, французский, немецкие.
Отголосок, который нужно вторить: Измеряет толщину металла только (проигнорировать краску и покрытия)
Регистратор данных: регистратор данных 99999 толщин с пунктом ID в файлах линейных или решетки (400 файлах)
Выход: Соединитель высшей скорости USB 2,0. Программное обеспечение отчете о DataView
Размер: 156mm) (l) 76mm) (w) x 1,25» (38 mm) (h)
Вес: 285 g
Температура: Работать датчика: -10° c к 50° c
Стандартный зонд TM510:
Зонд сердце аппаратуры, TMTeck имеет технологию производства зонда мира ведущую. Зонд TM510 использует обломок высокой эффективности пьезоэлектрический керамический, с интегрированной раковиной заливки формы металла, практически дизайном зонда и кабелем отделенным, независимо от цен для создания высококачественного.

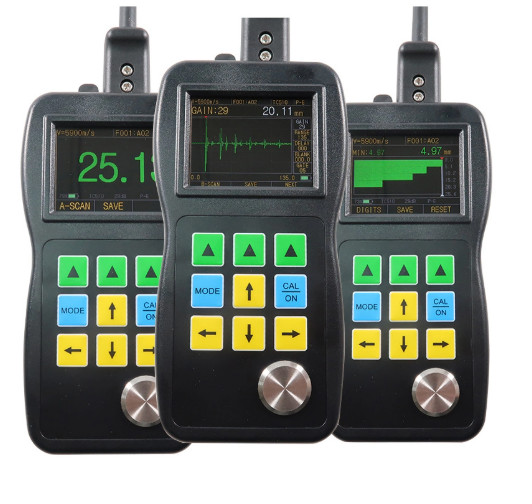

Разница между датчиком толщины серии TM281 ультразвуковым
| TM281 | TM281D | TM281DL | |
| Дисплей цвета | √ | √ | √ |
| -развертка в реальном маштабе времени | √ | √ | √ |
| Синхронизируемая B-развертка | √ | √ | √ |
| Контроль увеличения и ворот | √ | √ | √ |
| Прикрывать | √ | √ | √ |
| Через-paint&coatings | × | √ | √ |
| Регистратор данных | × | × | √ |
| Программное обеспечение DataView | × | × | √ |
Спецификации датчика толщины TM281DL ультразвукового
| Тип дисплея | 2,4" цвет OLED, 320×240 пикселы, 10,000:1 контраста |
| Принцип действия | Отголосок ИМПа ульс с двойными датчиками elemet |
| Измеряя ряд | 0.50mm до 508mm (0,02" до 20.00"), в зависимости от материала, зонда и состояния поверхности |
| Измеряя разрешение | Дискретные 0.01mm, 0.1mm (дискретное 0,001", 0.01") |
| Блоки | Дюйм или миллиметр |
| Выпрямите режим | RF+, RF, HALF+, ПОЛУ-, ВПОЛНЕ |
| Режим работы монитора | Нормальный, минимальный/максимальный захват, DIFFERENCE/RR%, -развертка, B-развертка |
| Коррекция V-пути | Автоматический |
| Тариф обновления | Дискретное 4Hz, 8Hz, 16Hz |
| Материальный ряд скорости | 500 к in/μs 9999m/s (0,0197 до 0,3939) |
| Языки | Английский, французский, немецкий, японцы, китайцы |
| Установки сигнала тревоги | Минимальные и максимальные сигналы тревоги. Ряд 0.25mm до 508mm (0,010" до 20.00"). Динамическое изменение цвета формы волны на сигнале тревоги |
| Требования к электической мощности | 2 батареи размера AA |
| Работая время | Приблизительно 40 часов |
| Выключение аппаратуры | Дискретный ВСЕГДА ДАЛЬШЕ или АВТОМОБИЛЬ после 5, 10, 20 минут неактивности |
| Рабочая температура | -10℃ к +50℃ (+10°F к +12°F) |
| Размер | × 38mm × 75mm 156mm (× d w × h) |
| Вес | 270g включая батареи |

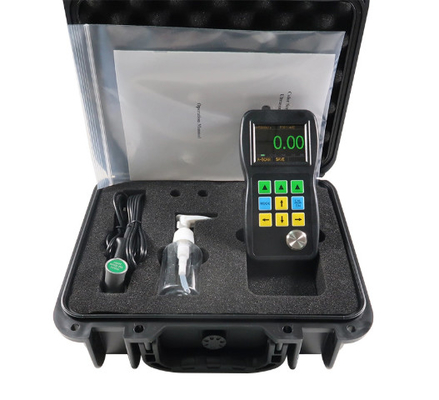

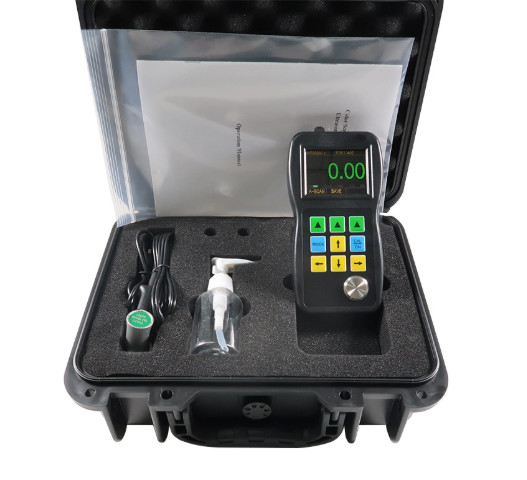

Стандартная доставка
| Имя | Количество |
| Основной корпус | 1 |
| Зонд | 1 |
| Батарея | 1 |
| Couplant | 1 |
| Переносная сумка | 1 |
| Руководство по эксплуатации | 1 |
| Кабель USB | 1 |
| Программное обеспечение | 1 |
| Спецификации зонда TM281/датчика | ||||||
| Модель | Тип | Частота | ИЗОБРАЖЕНИЕ |
Измерение Ряд |
Диапазон температур | |
|
PT-08 | Стандарт TM281 | 5MHz | 11mm | 0,8 до 100.0mm | -10 к 70℃ |
|
TC510B | Стандарт TM281D/DL | 5MHz | 13.5mm | 1,2 до 200.0mm | -10 к 70℃ |
|
TC550 | Небольшая трубка | 5MHz | 5mm | 0.8-60 mm | -10 к 70℃ |
|
ZT-12-2 | Литое железо | 2MHz | 17mm | 4,0 до 508mm | -10 к 70℃ |
|
PT-06 | Небольшая трубка | 7.5MHz | 8mm | 0,8 до 30mm | -10 к 70℃ |
|
PT-04 | Кончик пальца | 10MHz | 6mm | 0,7 до 12mm | -10 к 70℃ |
|
GT-12-2 | Высокая температура | 5MHz | 15mm | 4 до 80mm | -20 к 300℃ |
